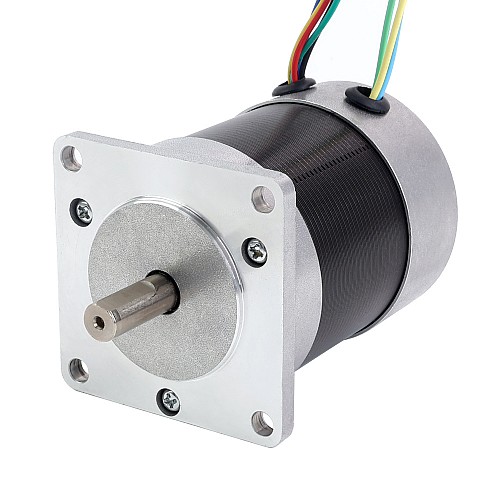

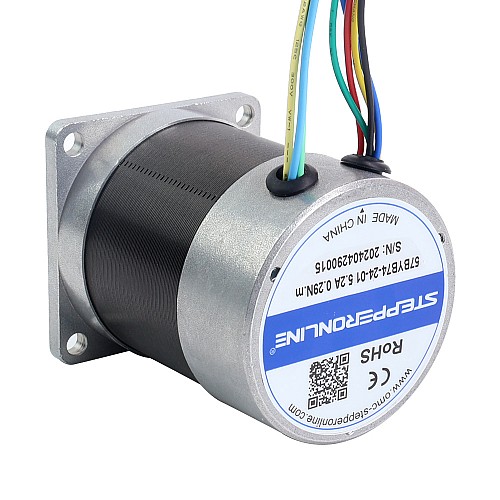

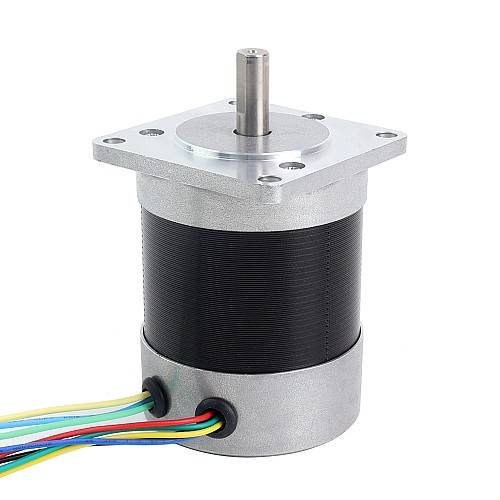

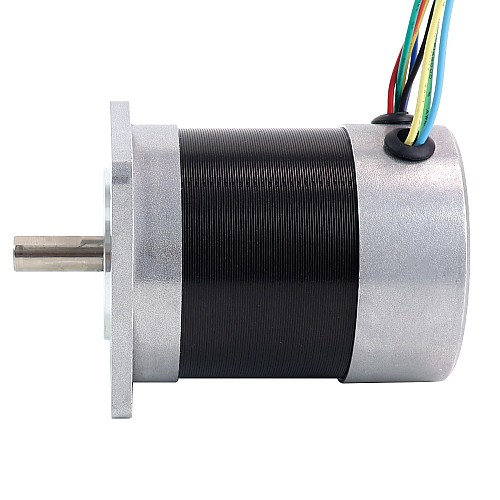

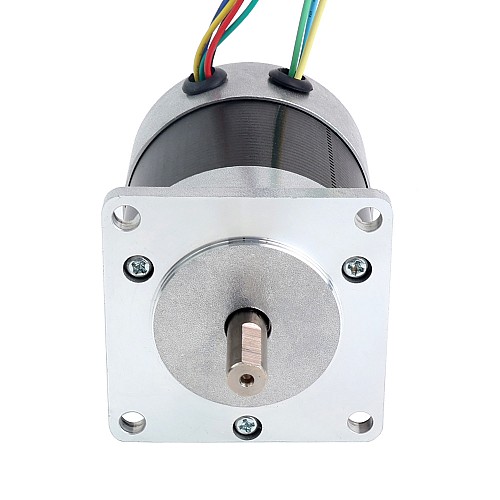

Бесщеточный двигатель постоянного тока 24 В, 3000 об/мин, 0,29 Нм, 91 Вт, 5,20 А, 57 x 57 x 73,5 мм

Это 24-вольтовый бесщёточный двигатель постоянного тока с 3 фазами и 4 полюсами. Он обеспечивает номинальную скорость 3000 об/мин и крутящий момент 0,29 Н·м (41,07 унций-дюйм).
Бесщёточные двигатели серии 57BYB, как правило, недороги, имеют круглый корпус, но стандартную монтажную поверхность Nema, совместимую с редукторами серий EG23 и RYG23. Они подходят для применений, требующих низкого крутящего момента и высокой скорости, таких как воздушные насосы, вентиляторы охлаждения, воздушные насосы и другие бытовые приборы и т. д.

Электрические характеристики

• Номер детали производителя: 57BYB74-24-01
• Фазы: 3
• Полюса: 4
• Номинальное напряжение: 24 В
• Номинальный крутящий момент: 0,29 Нм (41,07 унций-дюйм)
• Номинальная мощность: 91 Вт
• Номинальная скорость: 3000±10% об/мин
• Номинальный ток: 5,20 А
• Скорость холостого хода: 4000±10% об/мин
• Сопротивление/фаза: 0,66±10% Ом
• Индуктивность/фаза: 1,47±20% мГн
• ОБРАТНАЯ ЭДС: 4,4±5% В/тыс. об/мин
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер рамы: 57 x 57 мм
• Длина корпуса: 73,5 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Тип вала: D-образный
• Количество выводов: 8
• Длина вывода: 500 мм
• Датчик: Датчик Холла
• Вес: 0,7 кг

Подключение
