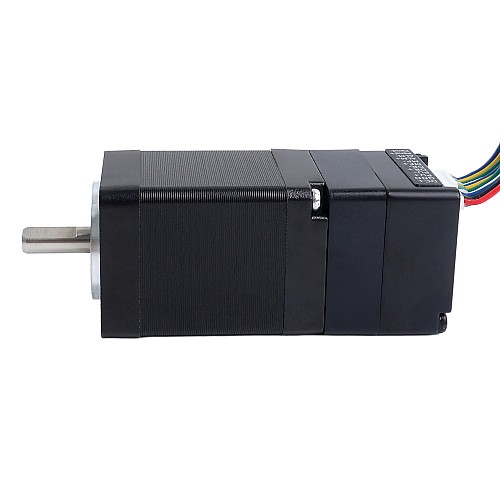

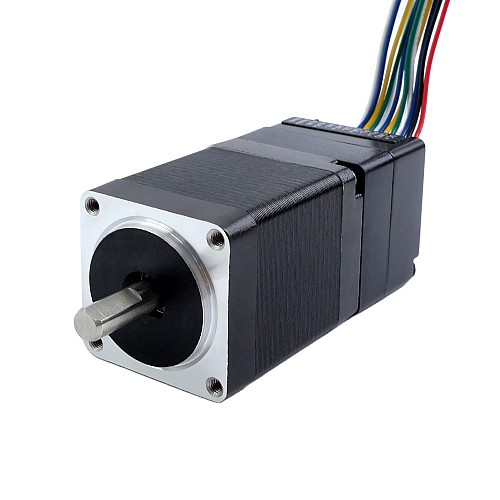

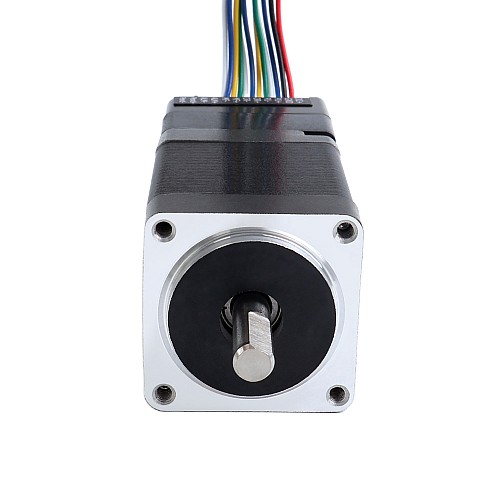

Интегрированный шаговый серводвигатель замкнутого контура серии ESS 7,4Ncm(10,48oz.in) Nema 11, 24VDC, 16-Битный Энкодер

0 отзывов - Написать отзыв

руб.5302

5 + руб.5121

10 + руб.4952

50 + руб.4793

100 + руб.4644

В наличии: 200
Модель: ESS11-P01
Вес брутто: 0.21kg
Сертифицировано: ISO, CE

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В избранное Сравнить

Это интегрированный шаговый двигатель серии ESS Nema 11 с удерживающим моментом 7,4 Нсм (10,48 унций·дюйм), диапазоном пикового тока от 0,1 до 1,2 А, входным напряжением 24 В постоянного тока и 16-битным инкрементальным энкодером.
В нем используется технология управления на базе 32-битного ARM нового поколения и технология управления углом мощности. Достигается максимальная скорость более 3000 об/мин, при этом снижение крутящего момента на высоких скоростях значительно ниже, чем у обычных драйверов с разомкнутым контуром, что эффективно снижает нагрев и вибрацию двигателя. Оснащенный 16-битным магнитным энкодером, он значительно повышает эффективность и точность обработки оборудования. Технология управления током на основе нагрузки снижает нагрев двигателя и продлевает срок его службы. Встроенный сигнал выхода аварийного сигнала драйвера облегчает мониторинг и управление со стороны хост-компьютера, а аварийное сообщение о превышении допуска по положению обеспечивает безопасную работу обрабатывающего оборудования.

Особенности

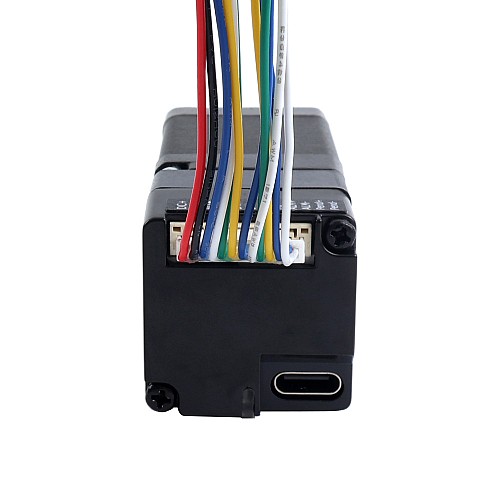

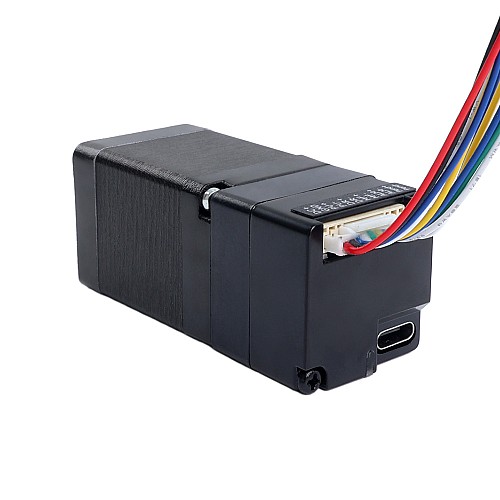

Порт отладки Type-C
Рабочее напряжение: 24 В постоянного тока
Отличные характеристики на высоких скоростях и жесткость
32-битная технология ARM нового поколения
Интегрированная конструкция, объединяющая драйвер и двигатель в одном блоке
Простая установка, малая занимаемая площадь и простая проводка
Низкое снижение крутящего момента, скорость до 3000 об/мин
Встроенные функции защиты: перенапряжение, пониженное напряжение, перегрузка по току
Встроенный выход аварийного сигнала для удобного мониторинга и управления
Интеллектуальная регулировка тока снижает вибрацию, шум и нагрев, повышение эффективности на 35%

Электрические характеристики

Номер детали производителя: ESS11-P01
Удерживающий момент: 7,4 Нсм (10,48 унций·дюйм)
Входное напряжение: 24 В постоянного тока
Пиковый выходной ток: 0,1 - 1,2 А
Входной ток логики: 10 мА
Входное напряжение логики: 5 В
Инерция ротора: 10 г·см²
Тип энкодера: Инкрементальный
Тип выхода энкодера: Дифференциальный
Разрешение энкодера: 16 бит
Сопротивление изоляции: > 100 МОм
Электрическая прочность: 500 В переменного тока в течение 1 минуты
Класс изоляции: B 130°C [266°F]

Физические характеристики

Размер фланца: 28 x 28 мм
Длина корпуса: 62,1 мм
Диаметр вала: Φ5 мм
Длина вала с лыской: 10 мм
Длина вала: 15 мм
Вес: 170 г

Спецификация разъема

Модель корпуса: 502380-1200
Модель клеммы: 5023810000

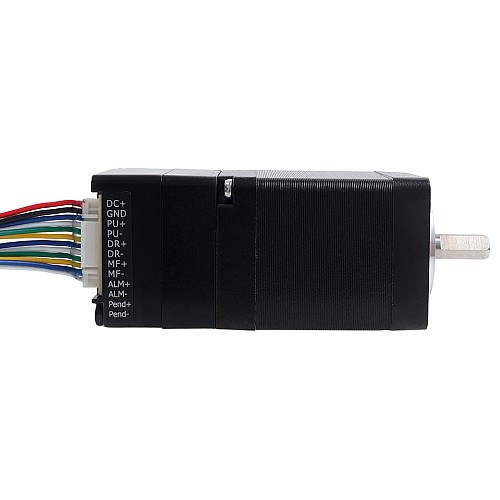

Подключение

DC+	GND	PUL+	PUL-	DR+	DR-	MF+	MF-	ALM+	ALM-	PEND+	PEND-
Красный	Черный	Синий	Белый	Зеленый	Желтый	Синий	Белый	Зеленый	Желтый	Синий	Белый

Тип продукта
Тип продукта	Интегрированный шаговый двигатель
Электрические характеристики
Аналоговый вход	Нет
Входное напряжение (В)	24DC
Входное опорное напряжение (В)	24 - 36DC
Обратная связь с энкодером	Да (замкнутый цикл)
Разрешение кодера	16-bit
Режимы управления	Импульсный режим
Тип кодировщика	Инкрементный
Удерживающий крутящий момент (унции на дюйм)	10.48
Удерживающий момент (Нсм)	7.4
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	15
Длина тела (мм)	62.1
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
