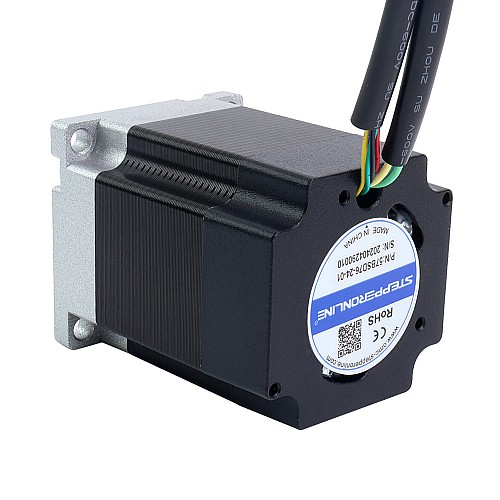

Бесщеточный двигатель постоянного тока 24 В, 3000 об/мин, 0,3 Нм, 94 Вт, 5,40 А, 57 x 57 x 76 мм

Это 24-вольтовый бесщёточный двигатель постоянного тока с тремя фазами и восемью полюсами. Он обеспечивает номинальную скорость 3000 об/мин и крутящий момент 0,3 Н·м (42,48 унций·дюйм).
Бесщёточные двигатели серии 57BSD — это экономичные и высокопроизводительные двигатели, подходящие для устройств с низким крутящим моментом, таких как вентиляторы охлаждения, воздушные насосы и другая бытовая техника.

Электрические характеристики

• Номер детали производителя: 57BSD76-24-01
• Фазы: 3
• Полюса: 8
• Номинальное напряжение: 24 В
• Номинальный крутящий момент: 0,3 Нм (42,48 унций-дюйм)
• Номинальная мощность: 94 Вт
• Номинальная скорость: 3000±10% об/мин
• Номинальный ток: 5,40 А
• Скорость холостого хода: 4400±10% об/мин
• Сопротивление/фаза: 0,61±10% Ом
• Индуктивность/фаза: 0,56±20% мГн
• ОБРАТНАЯ ЭДС: 3,8±5% В/тыс. мин.
• Класс изоляции: B 130 °C [266 °F]

Физические характеристики

• Размер рамы: 57 x 57 мм
• Длина корпуса: 76 мм
• Диаметр вала: Φ8 мм
• Длина вала: 21 мм
• Тип вала: D-образный
• Количество выводов: 8
• Длина вывода: 500 мм
• Датчик: Датчик Холла
• Вес: 0,81 кг

Подключение
