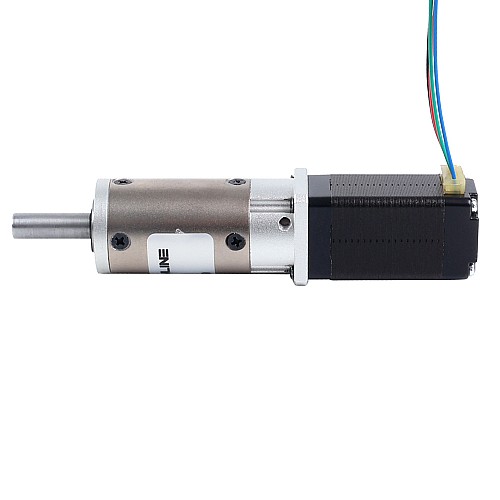

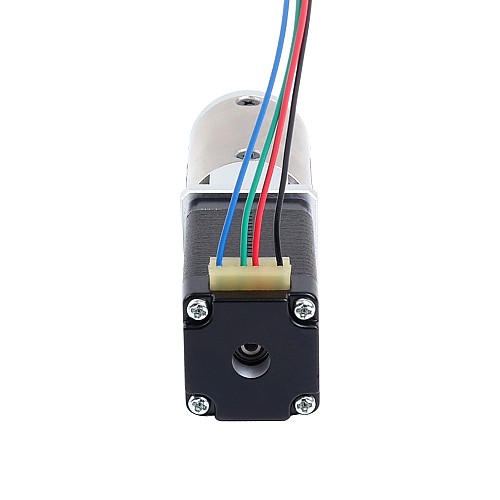

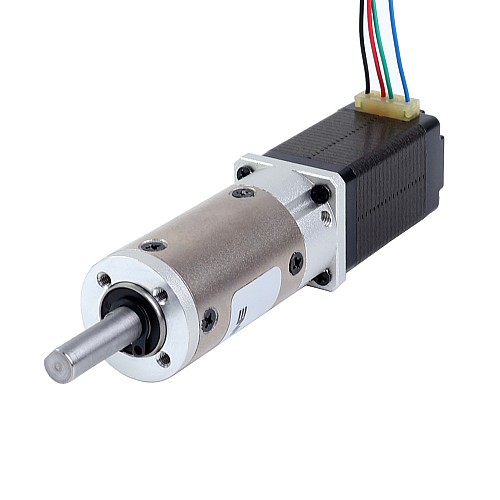

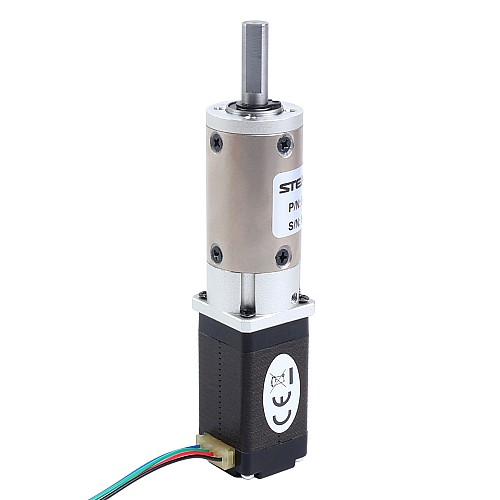

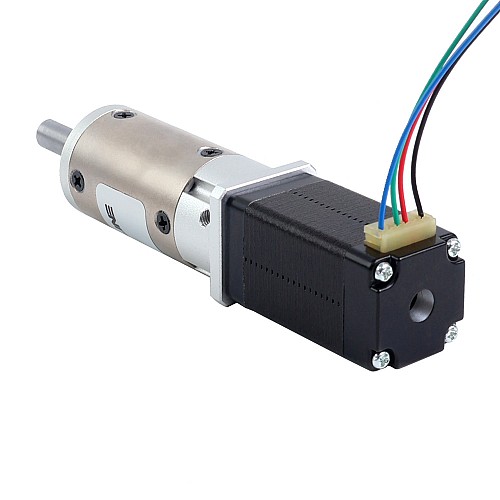

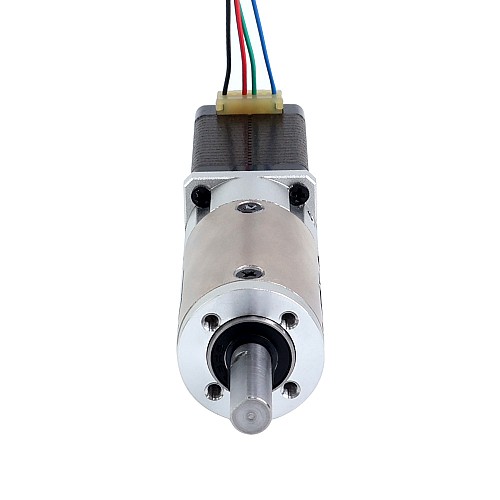

Шаговый двигатель Nema 8 биполярный, длина 39,3 мм, с планетарным редуктором серии EG с передаточным числом 20:1

0 отзывов - Написать отзыв

руб.5427

5 + руб.5015

10 + руб.4661

50 + руб.4354

100 + руб.4085

В наличии: 10000
Модель: 8HS15-0604S-EGS20
Вес брутто: 0.23kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 2

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 8 обладает удерживающим моментом 0,04 Н·м (5,66 унций-дюймов) и оснащен высокоточным редуктором серии EG с передаточным числом 20:1. По сравнению с двигателями с редукторами серии PG, точность и надёжность этого двигателя с редуктором серии EG значительно улучшены, а максимальный люфт достигает 20 армин.
Благодаря своей исключительной точности и надежности двигатели серии EG демонстрируют выдающиеся эксплуатационные характеристики, что делает их идеальным выбором для применений, где точность, долговечность и ценность имеют решающее значение.

Электрические характеристики

Номер детали: 8HS15-0604S-EGS20
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 0,04 Нм (5,66 унций-дюйм)
Номинальный ток/фаза: 0,60 А
Фазовое сопротивление: 11,00 Ом±10%
Индуктивность: 5,50 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 20:1
Эффективность: 94%
Зазор при отсутствии нагрузки: <= 20 армин
Максимально допустимый крутящий момент: 4,00 Нм (566,45 унций-дюйм)
Допустимый крутящий момент: 8,00 Нм (1132,89 унций-дюйм)

Физические характеристики

Размер оправы: 22 x 22 мм
Длина мотора: 39,3 мм
Длина коробки передач: 48 мм
Тип выходного вала: D-образный
Диаметр выходного вала: Φ6 мм
Длина выходного вала: 19,5 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	5.5
Ток(А)	0.6
Удерживающий момент без редуктора (Нм)	0.04
Фазовое сопротивление (Ом)	11.0
Физические характеристики
Диаметр вала (мм)	6
Длина вала (мм)	19.5
Зазор при отсутствии нагрузки	<=20 армин
Количество свинца	4
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	20
Размер рамы (мм)	Nema 08 (20 x 20)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Прецизионный планетарный
