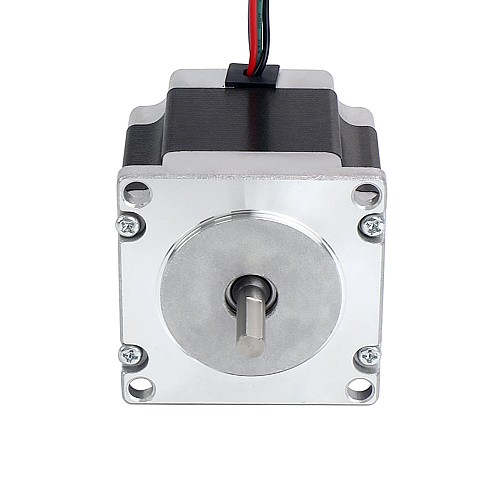

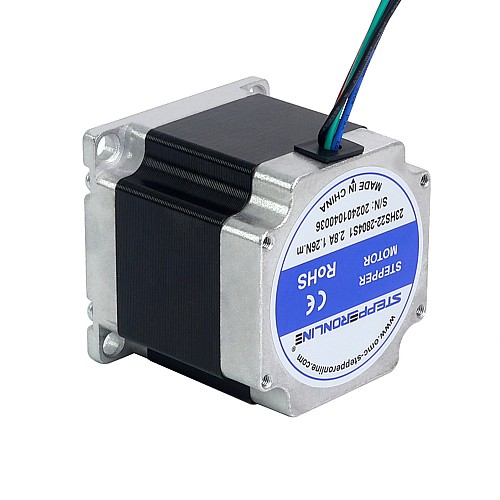

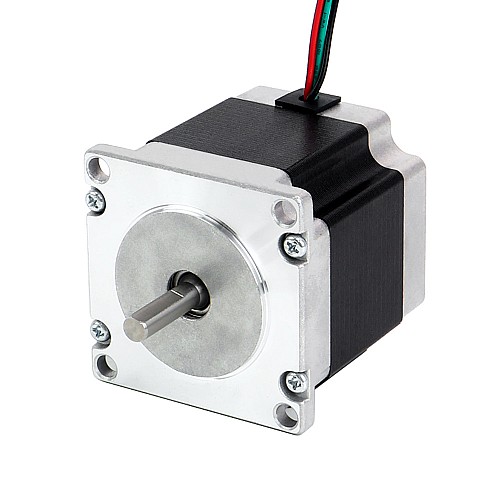

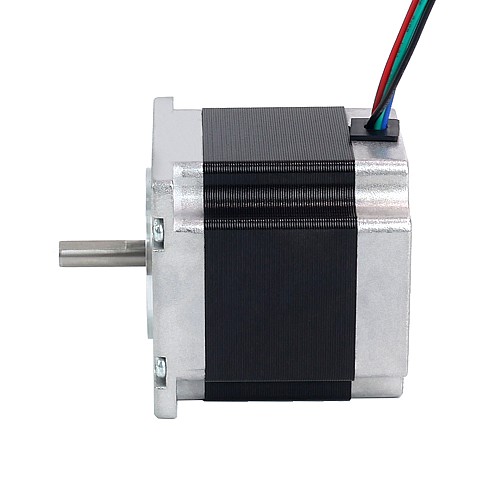

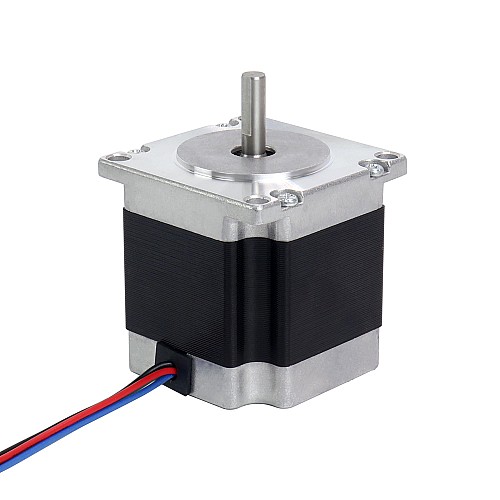

Nema 23 биполярный 1,26 Нм (178,4 унций-дюйма) 2,8 А 57x57x56 мм 4 провода вал Φ6 мм

3 отзывов - Написать отзыв

руб.1123

5 + руб.1070

10 + руб.1022

50 + руб.979

100 + руб.938

В наличии: 10000
Модель: 23HS22-2804S1
Вес брутто: 0.80kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 519

Страну кликните｜реальный запас

Отправляется из

Китай

США

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот биполярный шаговый двигатель Nema 23 имеет угол шага 1,8 градуса и размеры 57 x 57 x 56 мм. Он имеет 4 провода, каждая фаза потребляет 2,8 А, а крутящий момент составляет 1,26 Н·м (178,4 унций-дюйм).

Электрические характеристики

Номер детали производителя: 23HS22-2804S1
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 1,26 Нм (178,4 унций-дюйм)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 0,9 Ом
Индуктивность: 2,5 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 56 мм
Диаметр вала: Φ6 мм
Длина вала: 21 мм
Длина D-образного выреза: 15 мм
Количество отведений: 4
Длина вывода: 300 мм
Вес: 700 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Обратите внимание: диаметр вала составляет 6 мм.

Тип продукта
Тип продукта	Гибридный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.5
Номинальный ток (А)	2.8
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	178.4
Удерживающий момент (Нсм)	126
Фазовое сопротивление (Ом)	0.9
Физические характеристики
Вес(г)	700
Диаметр вала (мм)	6
Длина вала (мм)	21
Длина вывода (мм)	500
Длина тела (мм)	56
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Серия продуктов	С
Тип выхоDного вала	D
