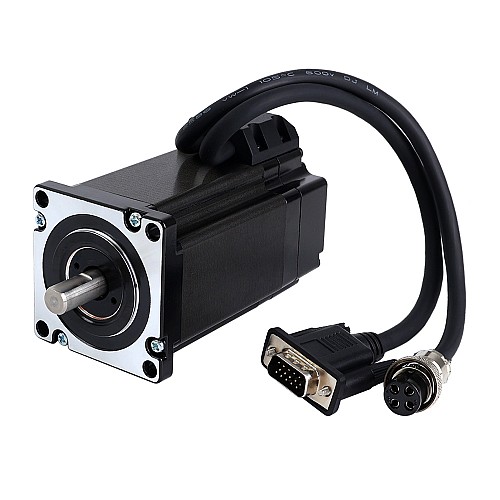

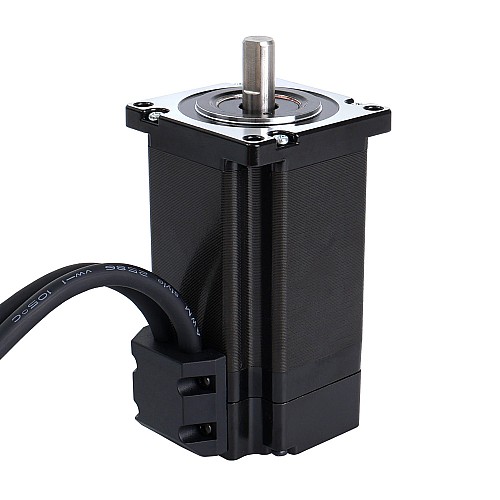

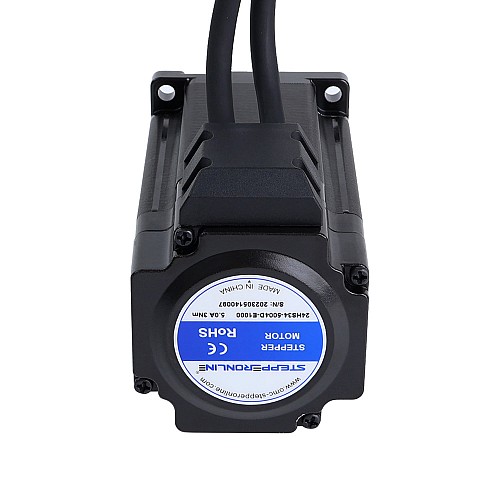

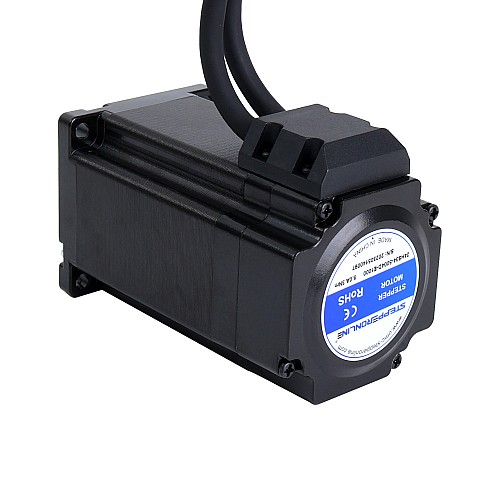

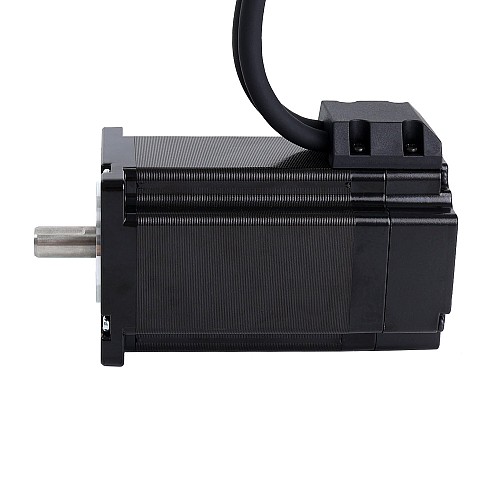

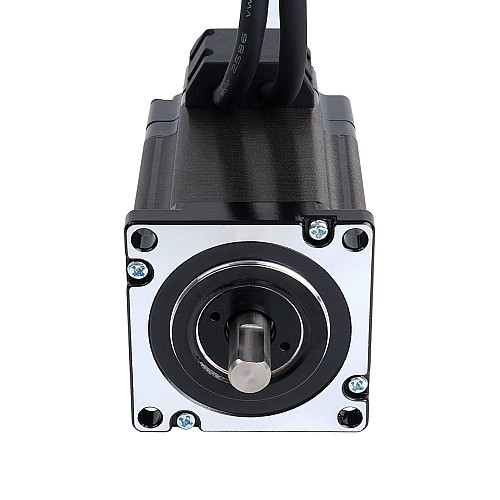

Шаговый двигатель Nema 24 серии S с замкнутым контуром, 3,0 Нм (424,83 унций-дюйма), энкодер 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.2835

5 + руб.2717

10 + руб.2610

50 + руб.2511

100 + руб.2418

В наличии: 10000
Модель: 24HS34-5004D-E1000
Вес брутто: 1.74kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Электрические характеристики

Номер детали производителя: 24HS34-5004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 3,0 Нм (424,83 унции на дюйм)
Номинальный ток/фаза: 5,0 А
Фазовое сопротивление: 0,52 Ом ± 10%
Индуктивность: 2,1 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 60 x 60 мм
Длина корпуса: 111 мм
Диаметр вала: Φ10 мм
Длина вала: 21 мм
Длина вала D-CUT: 15 мм
Длина вывода: 300 мм
Вес: 1,52 кг

Спецификация кодировщика

Тип выходной цепи: дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 4 В
Максимальное напряжение питания: 5 В
Выходной ток: 100 мА
Выходное высокое напряжение: 5 В
Выходное низкое напряжение: 4,5 В
Максимальная выходная частота: 60 кГц

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

Для этого двигателя подходит кронштейнST-M13 .

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.1
Каналы выходного сигнала	2
Номинальный ток (А)	5.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	424.83
Удерживающий момент (Нсм)	300
Фазовое сопротивление (Ом)	0.52
Физические характеристики
Диаметр вала (мм)	10
Длина вала (мм)	21
Длина тела (мм)	111
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 24 (60 x 60)
Рейтинг IP	40
Серия продуктов	С
