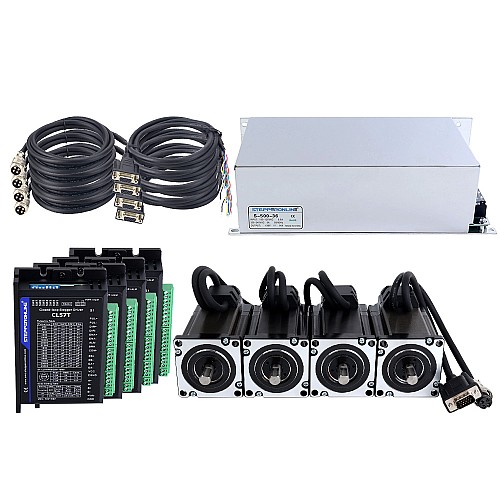

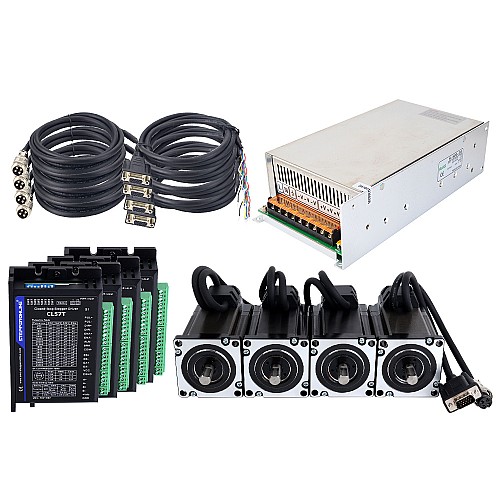

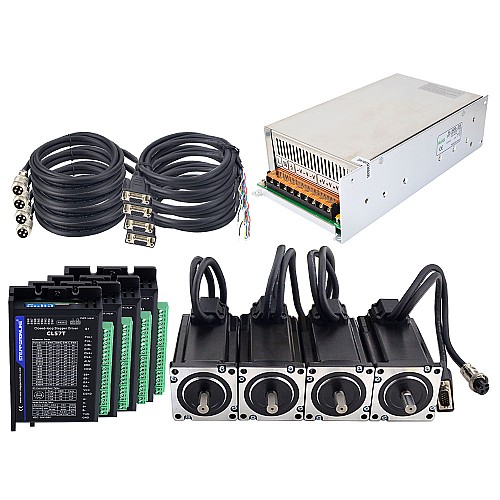

Комплект шагового двигателя Nema 24 с замкнутым контуром, 4 оси, 3,0 Нм (424,83 унции-дюйма) серии TS с блоком питания

• 4 x CL57T-V41: драйвер шагового двигателя с замкнутым контуром V4.1 0–8,0 А 24–48 В постоянного тока для шаговых двигателей Nema 17, 23, 24
• 4 x 24HS34-5004D-E1000: шаговый двигатель с замкнутым контуром Nema 24 3,0 Н·м/424,83 унции/дюйма, энкодер 1000 имп/об
• 1 x S-500-36: импульсный источник питания 500 Вт 36 В для шагового двигателя, комплекты для фрезерного станка с ЧПУ
• 1 x CABLE-PC-1: отладочный кабель RS232
• 4 x CE2M: Удлинительный кабель энкодера длиной 1,7 м (67 дюймов) для шагового двигателя с замкнутым контуром
• 4 x CM2M-20: Удлинительный кабель двигателя RV-4 AWG20 длиной 1,7 м (67 дюймов) с авиационным штекером GX16 для шаговых двигателей Nema 23 и 24 с замкнутым контуром (только для модели двигателя с авиационным штекером)

Характеристики двигателя

• Номер детали производителя: 24HS34-5004D-E1000
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,0 Нм (424,83 унции на дюйм)
• Номинальный ток/фаза: 5,0 А
• Сопротивление фазы: 0,52 Ом
• Индуктивность: 2,1 мГн ± 20% (1 кГц)
• Размер рамы: 60 x 60 мм
• Длина корпуса: 111 мм
• Диаметр вала: Φ10 мм
• Длина вала: 21 мм
• Длина вала D-CUT: 15 мм
• Длина вывода: 300 мм
• Класс изоляции: B 130 °C[266 °F]

Характеристики энкодера

• Тип выходной цепи: Дифференциальный
• Тип энкодера: Оптический инкрементальный
• Разрешение энкодера: 1000 PPR (4000 CPR)
• Выходной сигнал Каналы: 2 канала
• Минимальное напряжение питания: 4 В
• Максимальное напряжение питания: 5 В
• Выходной ток: 100 мА
• Высокое выходное напряжение: 5 В
• Низкое выходное напряжение: 4,5 В
• Максимальная выходная частота: 60 кГц

Подключение двигателя и энкодера

Подключение удлинительного кабеля двигателя

Подключение кабеля расширения энкодера

Характеристики драйвера

• Входное напряжение 24–48 В постоянного тока, выходной пиковый ток 0–8,0 А
• Замкнутый контур, исключает потерю синхронизации
• Доступен отладочный интерфейс RS232
• Не требуется высокий запас по крутящему моменту
• Более широкий диапазон рабочих скоростей
• Уменьшенный нагрев двигателя и более высокая эффективность
• Плавное движение и сверхнизкий уровень шума двигателя
• Защита для Перенапряжение, перегрузка по току и ошибка позиционирования

Характеристики источника питания

• Выход 36 В постоянного тока 14 А
• Диапазон входного напряжения переменного тока: 180–264 В переменного тока
• Выбор 115 В/230 В переменного тока переключателем
• Высокая эффективность, низкая стоимость
• Свободное конвективное охлаждение
• Низкий уровень выходных пульсаций и рыскания
• Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева
• 238*124*65 мм (Д*Ш*В)
