Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания

Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 4,0 Нм (566,56 унций-дюймов), с блоком питания
руб.6835
5 + руб.6616
10 + руб.6411
50 + руб.6219
100 + руб.6036
  • В наличии: 10000
  • Модель: 1-CLTS40-V41
  • Вес брутто: 3.40kg
  • Сертифицировано: ISO, CE
Products Sold: 173

Страну кликните|реальный запас

Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

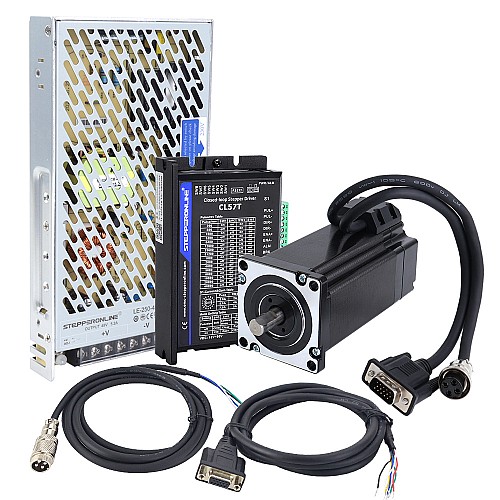

Комплектация

  • 1 x 24HS40-5004D-E1000: шаговый двигатель с замкнутым контуром 4,0 Нм
  • 1 x CL57T-V41: драйвер шагового двигателя с замкнутым контуром Nema 23/Nema 24 V4.1
  • 1 x LE-250-48: драйвер импульсного источника питания 250 Вт 48 В 5,2 А
  • 1 x CABLE-PC-1: отладочный кабель RS232
  • 1 x CE2-M2-20: удлинительные кабели двигателя и энкодера длиной 1,7 м

Характеристики двигателя

  • Деталь Номер: 24HS40-5004D-E1000
  • Количество фаз: 2
  • Удерживающий момент: 4,0 Нм (566,56 унций-дюймов)
  • Номинальный ток/фаза: 5,0 А
  • Сопротивление фазы: 0,6 Ом
  • Индуктивность: 2,6 мГн ± 20% (1 кГц)
  • Размер рамы: 60 x 60 мм
  • Длина корпуса: 125 мм
  • Диаметр вала: Φ10 мм
  • Длина вала: 21 мм
  • Длина вала с D-образным вырезом: 15 мм
  • Длина выводов: 300 мм
  • Класс изоляции: B 130°C[266°F]

Характеристики энкодера

  • Тип выходной цепи: Дифференциальный
  • Тип энкодера: Оптический инкрементальный
  • Разрешение энкодера: 1000PPR (4000CPR)
  • Каналы выходного сигнала: 2 канала
  • Напряжение питания мин.: 4 В
  • Напряжение питания макс.: 5 В
  • Выходной ток: 100 мА
  • Высокое выходное напряжение: 5 В
  • Низкое выходное напряжение: 4,5 В
  • Максимальная выходная частота: 60 кГц

Характеристики драйвера

  • Номер детали: CL57T
  • Выход Пиковый ток: 0~8A
  • Входное напряжение: +24~48 В постоянного тока (типичное 36 В постоянного тока)
  • Ток логического сигнала: 7~16 мА (типичное 10 мА)
  • Частота импульсного входа: 0~200 кГц
  • Доступен интерфейс отладки RS232
  • Более широкий диапазон рабочих скоростей
  • Уменьшенный нагрев двигателя и более высокая эффективность
  • Плавное движение и сверхнизкий уровень шума двигателя
  • Защита от перенапряжения, перегрузки по току и ошибки позиционирования

Характеристики источника питания

  • Номер детали: LE-250-48
  • Входное напряжение: 115/230 В переменного тока ±20%
  • Входная частота: 47-63 Гц
  • Входной ток: 40 А/230 В переменного тока
  • Выходное напряжение: 48 В
  • Выходной ток: 5,2 А
  • Номинальная выходная мощность: 250 Вт
  • Ток утечки: <0,5 мА/230 В переменного тока
  • Размеры: 215*115*30 мм (Д*Ш*В)
  • Внутренний фильтр электромагнитных помех
  • Высокая эффективность и низкая стоимость
  • Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
  • Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева

Подключение двигателя и энкодера

ПИН-код
1
2
3
4
Двигатель
A+
A-
B+
B-

ПИН-код
2
3
1
13
11
12
Кодер
VCC
EGND
EA+
EA-
EB+
EB-

Подключение удлинительного кабеля двигателя

КОНТАКТ
1
2
3
4
Цвет
Черный
Зеленый
Красный
Синий

Подключение удлинительного кабеля энкодера

PIN
2
3
1
13
11
12
Цвет
Красный
Белый
Черный
Синий
Жёлтый
Зелёный
ОБРАТИТЕ ВНИМАНИЕ: толстый чёрный провод можно использовать для экранирования, но это не обязательно, поэтому его можно не подключать.
Мы постепенно заменим блоки питания в этом комплекте на новейшую модель: LE-250-48. Новый блок питания — это сверхтонкий блок питания, оптимизированный для промышленной автоматизации. В процессе замены каждый склад может случайным образом отправлять новые и старые версии.
CL57T в этом комплекте — это последняя версия 4.1, которая по сравнению с версией 4.0 открывает интерфейс RS232 и предоставляет бесплатный отладочный кабель, что делает настройку параметров более удобной.
Двигатель поставляется с очень гибким кабель, который можно сгибать 8 миллионов раз без повреждения.
Тип продукта
Тип продукта Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное напряжение (В) 18 - 50DC
Входное опорное напряжение (В) 24 - 48DC
Имеет ли кривая крутящего момента/тяги? Да
Индуктивность (мГн) 2.6
Каналы выходного сигнала 2
Количество осей 1
Номинальный ток (А) 5.2
Разрешение кодера 1000PPR
Тип кодировщика Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм) 566.56
Удерживающий момент (Нсм) 400
Фазовое сопротивление (Ом) 0.6
Физические характеристики
Диаметр вала (мм) 10
Длина вала (мм) 21
Длина вывода (мм) 300
Длина тела (мм) 125
Источник питания Источник питания
Метод инвентаризации Выделенный инвентарь
Размер рамы (мм) Nema 24 (60 x 60)
Серия продуктов Серия TS
Тип выхоDного вала D




File Size
LE-250-48.Manual 258.5KB Download
MotionStudio_v1.4.10.rar 14.35MB Download
CL57T-V41_Manual.pdf 1.22MB Download
Software_manual.pdf 269.98KB Download
24HS40-5004D-E1000.STEP 7.67MB Download
24HS40-5004D-E1000_Full_Datasheet.pdf 239.17KB Download
24HS40-5004D-E1000_Torque_Curve.pdf 84.41KB Download
