Комплект шагового двигателя Nema 24 с замкнутым контуром, 1 ось серии TS, 3,0 Нм (424,83 унции-дюйма) с блоком питания

0 отзывов - Написать отзыв

руб.6954

5 + руб.6732

10 + руб.6523

50 + руб.6327

100 + руб.6142

В наличии: 10000
Модель: 1-CLTS30-V41
Вес брутто: 3.30kg
Сертифицировано: ISO, CE

Доступные варианты

Отправка из

Китай

США

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

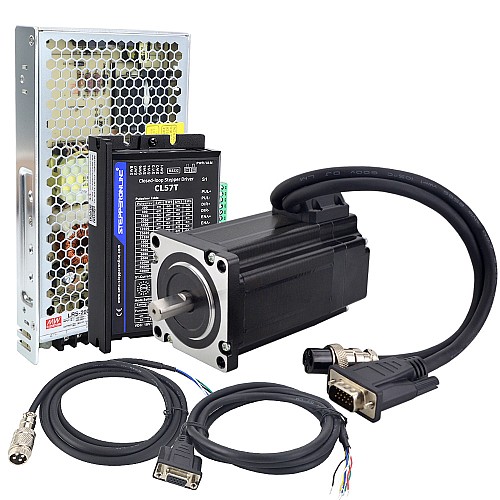

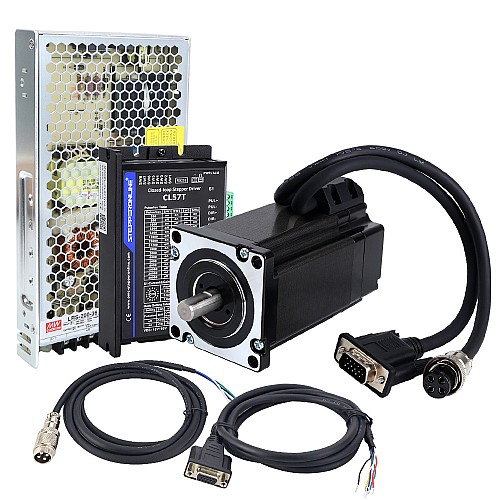

Комплектация

1 x 24HS34-5004D-E1000: шаговый двигатель с замкнутым контуром 3,0 Нм
1 x CL57T-V41: драйвер шагового двигателя с замкнутым контуром Nema 23/Nema 24 V4.1
1 x CABLE-PC-1: отладочный кабель RS232
1 x LRS-200-36: драйвер импульсного источника питания 201 Вт 36 В 5,5 А
1 x CE2-M2-20: удлинительные кабели двигателя и энкодера длиной 1,7 м

Характеристики двигателя

Номер детали: 24HS34-5004D-E1000
Количество фаз: 2
Удерживающий момент: 3,0 Нм (424,83 унции·дюйма)
Номинальный ток/фаза: 5,0 А
Сопротивление фазы: 0,52 Ом
Индуктивность: 2,1 мГн ± 20% (1 кГц)
Размер рамы: 60 x 60 мм
Длина корпуса: 111 мм
Диаметр вала: Φ10 мм
Длина вала: 21 мм
Длина вала с D-образным вырезом: 15 мм
Длина выводов: 300 мм
Класс изоляции: B 130°C[266°F]

Характеристики энкодера

Тип выходной цепи: Дифференциальный
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Напряжение питания мин.: 4 В
Напряжение питания макс.: 5 В
Выходной ток: 100 мА
Высокое выходное напряжение: 5 В
Низкое выходное напряжение: 4,5 В
Максимальная выходная частота: 60 кГц

Характеристики драйвера

Номер детали: CL57T
Выход Пиковый ток: 0–8 А
Входное напряжение: +24–48 В постоянного тока (типичное 36 В постоянного тока)
Ток логического сигнала: 7–16 мА (типичное 10 мА)
Частота входного импульса: 0–200 кГц
Доступен интерфейс отладки RS232
Более широкий диапазон рабочих скоростей
Уменьшенный нагрев двигателя и более высокая эффективность
Плавное движение и сверхнизкий уровень шума двигателя
Защита от перенапряжения, перегрузки по току и ошибки позиционирования

Характеристики источника питания

Номер детали: LRS-200-36
Выход 36 В постоянного тока 5,9 А
Диапазон входного напряжения переменного тока: 90–132 В переменного тока
Номинальная мощность: 212,4 Вт
Диапазон входного переменного тока выбирается переключателем
Выдерживает скачок напряжения 300 В переменного тока в течение 5 секунд
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев

Подключение двигателя и энкодера

PIN	1	2	3	4
Двигатель	A+	A-	B+	B-

ПИН-код	2	3	1	13	11	12
Энкодер	VCC	EGND	EA+	EA-	EB+	EB-

Подключение удлинительного кабеля двигателя

PIN	1	2	3	4
Цвет	Черный	Зеленый	Красный	Синий

Подключение удлинительного кабеля энкодера

ПИН-код	2	3	1	13	11	12
Цвет	Красный	Белый	Черный	Синий	Жёлтый	Зелёный

ОБРАТИТЕ ВНИМАНИЕ: Толстый чёрный провод можно использовать для экранирования, но это не обязательно, поэтому его можно не подключать.

CL57T в этом комплекте — это последняя версия 4.1, которая по сравнению с версией 4.0 открывает интерфейс RS232 и предоставляет бесплатный отладочный кабель, что делает настройку параметров более удобной

Двигатель поставляется с очень гибким кабелем, который можно сгибать 8 миллионов раз без повреждений.

Тип продукта
Тип продукта	Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное напряжение (В)	18 - 50DC
Входное опорное напряжение (В)	24 - 48DC
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.1
Каналы выходного сигнала	2
Количество осей	1
Номинальный ток (А)	5.0
Разрешение кодера	1000PPR
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	424.83
Удерживающий момент (Нсм)	300
Фазовое сопротивление (Ом)	0.52
Физические характеристики
Диаметр вала (мм)	10
Длина вала (мм)	21
Длина вывода (мм)	300
Длина тела (мм)	111
Источник питания	Источник питания
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 24 (60 x 60)
Серия продуктов	Серия TS
Тип выхоDного вала	D

File	Size
24HS34-5004D-E1000.STEP	7.68MB	Download
24HS34-5004D-E1000_Torque_Curve.pdf	80.3KB	Download
Software_manual.pdf	269.98KB	Download
24HS34-5004D-E1000_Full_Datasheet.pdf	192.63KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL57T-V41_Manual.pdf	1.22MB	Download
Software_manual.pdf	269.98KB	Download
