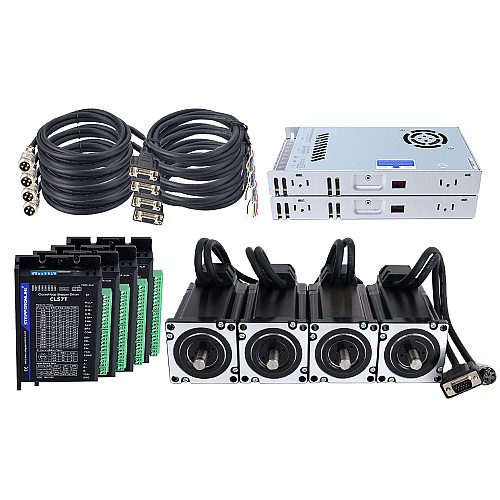

Комплект шагового двигателя Nema 24 с замкнутым контуром, 4 оси, 4,0 Нм (566,56 унций-дюйма) серии TS с блоком питания

• 4 x CL57T-V41: Драйвер шагового двигателя с замкнутым контуром V4.1 0-8.0A 24-48 В постоянного тока для шаговых двигателей Nema 17, 23, 24
• 4 x 24HS40-5004D-E1000: Шаговый двигатель с замкнутым контуром Nema 24 4.0 Нм/566.56 унций. Дюймов, энкодер 1000 имп/об
• 2 x LE-350-48: Импульсный источник питания 350 Вт 48 В 7.3 А 115/230 В для шаговых двигателей, комплекты ЧПУ для фрезерного станка
• 1 x CABLE-PC-1: RS232 Отладочный кабель
• 4 x CE2M: удлинительный кабель энкодера длиной 1,7 м (67 дюймов) для шагового двигателя с замкнутым контуром
• 4 x CM2M-20: удлинительный кабель двигателя AWG20 длиной 1,7 м (67 дюймов) с авиационным штекером GX16

Характеристики двигателя

• Номер детали производителя: 24HS40-5004D-E1000
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 4,0 Нм (566,56 унций-дюймов)
• Номинальный ток/фаза: 5,0 А
• Сопротивление фазы: 0,60 Ом
• Индуктивность: 2,6 мГн ± 20% (1 кГц)
• Размер рамы: 60 x 60 мм
• Длина корпуса: 125 мм
• Диаметр вала: Φ10 мм
• Длина вала: 21 мм
• Длина вала D-CUT: 15 мм
• Длина вывода: 300 мм
• Класс изоляции: B 130 °C[266 °F]

Характеристики энкодера

• Тип выходной цепи: Дифференциальный
• Тип энкодера: Оптический инкрементный
• Разрешение энкодера: 1000 PPR (4000 CPR)
• Выходной сигнал Каналы: 2 канала
• Минимальное напряжение питания: 4 В
• Максимальное напряжение питания: 5 В
• Выходной ток: 100 мА
• Высокое выходное напряжение: 5 В
• Низкое выходное напряжение: 4,5 В
• Максимальная выходная частота: 60 кГц

Подключение двигателя и энкодера

Подключение удлинительного кабеля двигателя

Подключение кабеля расширения энкодера

Характеристики драйвера

• Входное напряжение 24–48 В постоянного тока, выходной пиковый ток 0–8,0 А
• Замкнутый контур, исключает потерю синхронизации
• Доступен отладочный интерфейс RS232
• Не требуется высокий запас по крутящему моменту
• Более широкий диапазон рабочих скоростей
• Уменьшенный нагрев двигателя и более высокая эффективность
• Плавное движение и сверхнизкий уровень шума двигателя
• Защита для перенапряжение, перегрузка по току и ошибка следования положения

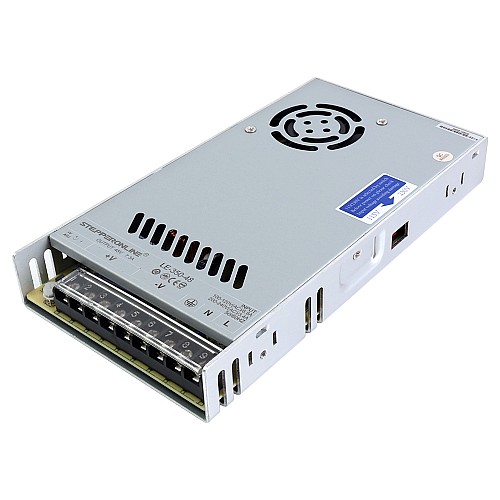

Характеристики источника питания

• Номер детали: LE-350-48
• Входное напряжение: 115/230 В переменного тока ±20%
• Входная частота: 47–63 Гц
• Входной ток: 40 А/230 В переменного тока
• Выходное напряжение: 48 В
• Выходной ток: 7,3 А
• Номинальная выходная мощность: 350 Вт
• Ток утечки: <0,5 мА/230 В переменного тока
• Размеры: 215*115*30 мм (Д*Ш*В)
• Внутренний фильтр электромагнитных помех
• Высокая эффективность, низкая стоимость
• Принудительное воздушное охлаждение Встроенный вентилятор постоянного тока
• Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева
