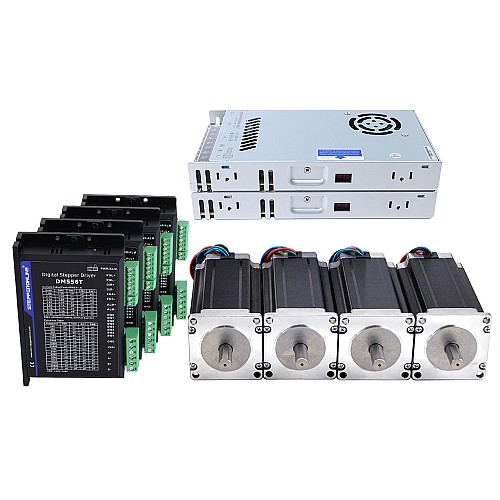

Комплект 4-осевого ЧПУ-фрезерного станка с шаговым двигателем Nema 23 3,0 Нм (425 унций-дюймов) и драйвером DM556T

• 4 x DM556T: цифровой шаговый драйвер 1,8~5,6 А 20-50 В постоянного тока для шаговых двигателей Nema 23, 24, 34
• 4 x 23HS45-4204S: Nema 23 биполярный 3 Нм (425 унций-дюймов) 4,2 А 57x57x114 мм 4-проводной шаговый двигатель с ЧПУ
• 2 x LE-350-48: импульсный источник питания 350 Вт 48 В 7,3 А 115/230 В для шаговых двигателей, комплекты для фрезерного станка с ЧПУ

Спецификация драйвера

• Антирезонанс для оптимального крутящего момента, сверхплавного движения, низкого нагрева двигателя и шума
• Автоматическая идентификация двигателя и автоматическая настройка параметров для оптимального крутящего момента от двигателей с широким диапазоном
• Управление шагом и направлением (PUL/DIR)
• Многошаговый режим для плавного движения двигателя
• ТТЛ-совместимые и оптически изолированные входы до 5,6 А
• Входное напряжение 20-50 В постоянного тока
• 16 выбираемых микрошаговых разрешений от 400 до 25 600 с помощью DIP-переключателей
• 8 выбираемых настроек выходного тока от 1,8 А до 5,6 А с помощью DIP-переключателей
• Плавный пуск без «скачка» при включении
• Частота входного импульса до 200 кГц
• Автоматическое снижение тока холостого хода
• Защита от перенапряжения и перегрузки по току

Спецификация двигателя

• Номер детали производителя: 23HS45-4204S
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент: 3,0 Нм (425 унций-дюймов)
• Номинальный ток/фаза: 4,2 А
• Фазовое сопротивление: 0,9 Ом
• Индуктивность: 3,8 мГн±20%(1 кГц)
• Размер оправы: 57 x 57 мм
• Длина корпуса: 113 мм
• Диаметр вала: Φ10 мм
• Длина вала: 24 мм
• Длина D-образного выреза: 20 мм
• Количество отведений: 4
• Длина вывода: 400 мм
• Класс изоляции: B 130°C[266°F]

Связь

Спецификация мощности

• Номер детали: LE-350-48
• Входное напряжение: 115/230 В переменного тока ±20%
• Входная частота: 47–63 Гц
• Входной ток: 40 А/230 В переменного тока
• Выходное напряжение: 48 В
• Выходной ток: 7,3 А
• Номинальная выходная мощность: 350 Вт
• Ток утечки: <0,5 мА/230 В переменного тока
• Размеры: 215*115*30 мм(Д*Ш*В)
• Внутренний фильтр электромагнитных помех
• Высокая эффективность, низкая стоимость
• Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
• Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева
