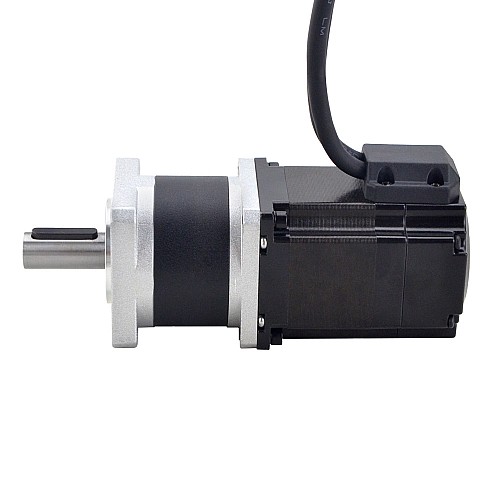

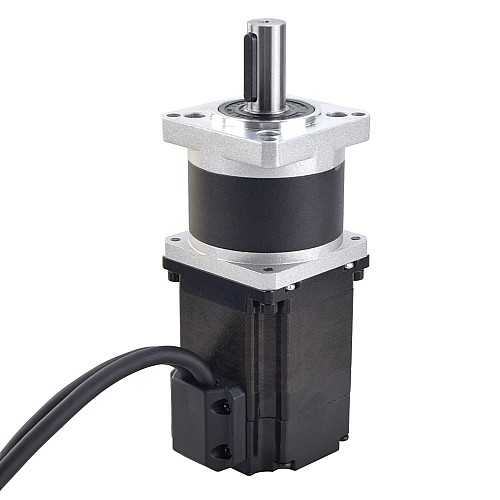

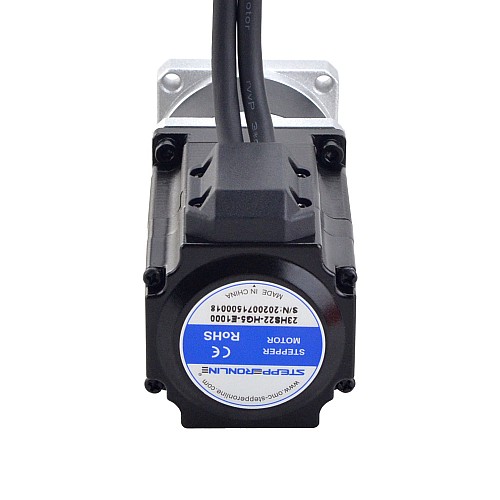

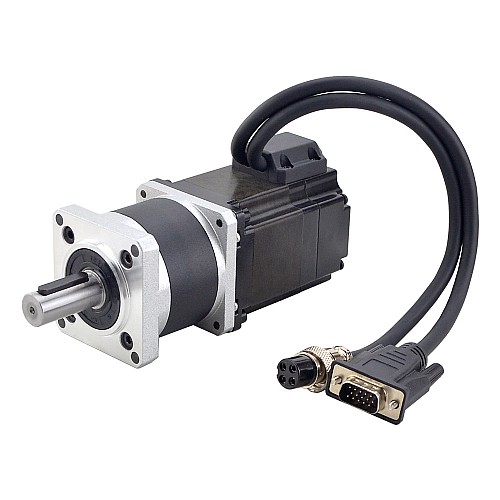

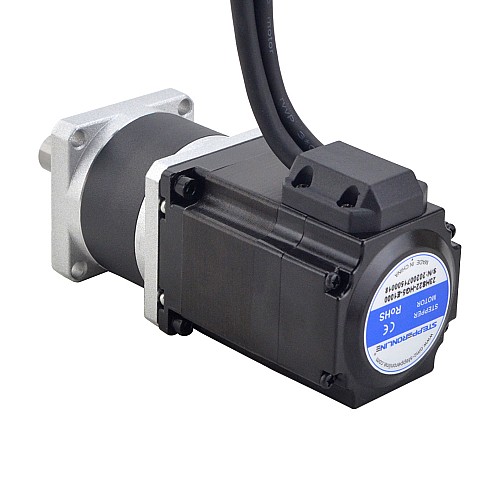

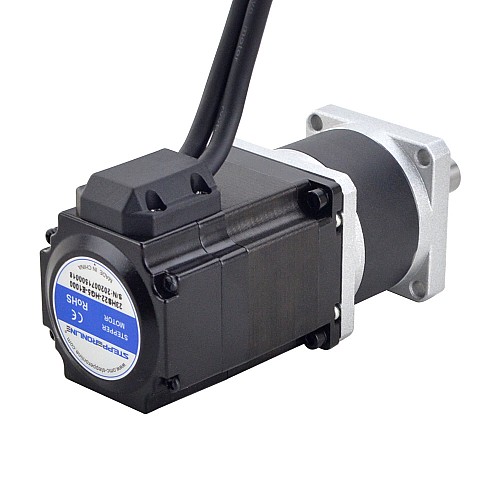

Шаговый двигатель Nema 23 с замкнутым контуром, длина = 56 мм, передаточное отношение 5:1, высокоточный планетарный редуктор

0 отзывов - Написать отзыв

руб.7718

5 + руб.7295

10 + руб.6917

50 + руб.6575

100 + руб.6266

В наличии: 10000
Модель: 23HS22-HG5-E1000
Вес брутто: 1.80kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Электрические характеристики

Номер детали производителя: 23HS22-HG5-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 1,2 Нм (169,97 унций-дюймов)
Номинальный ток/фаза: 4,0 А
Фазовое сопротивление: 0,45 Ом
Индуктивность: 1,3 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер оправы: 57 x 57 мм
Длина тела: 56 мм
Диаметр вала: Φ14 мм
Длина вала: 34 мм
Длина вала шпоночного паза: 25 мм
Длина вывода: 300 мм
Вес: 1,5 кг

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 5:1
Эффективность: 90%
Люфт на холостом ходу: <=0,8 град.
Максимально допустимый крутящий момент: 6 Нм (849,7 унций-дюймов)
Допустимый крутящий момент: 12 Нм (1699 унций-дюймов)
Макс. радиальная нагрузка: 400 Н
Шум: <=50 дБ
Температура окружающей среды: 0 - 50℃

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000
Каналы выходного сигнала: 2 канала
Мин. напряжение питания: 4 В
Максимальное напряжение питания: 5 В
Выходной ток: 100 мА
Выходное высокое напряжение: 5 В
Выходное низкое напряжение: 4,5 В
Максимальная выходная частота: 60 кГц

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	Земля	ЕА+	EA-	ЭБ+	ЭБ-

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	1.3
Каналы выходного сигнала	2
Номинальный ток (А)	4.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	120
Фазовое сопротивление (Ом)	0.45
Шаговый двигатель с	Энкодер/редуктор
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	34
Длина тела (мм)	56
Зазор	<=0.8 град.
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	5
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Планетарный редуктор серии HG
