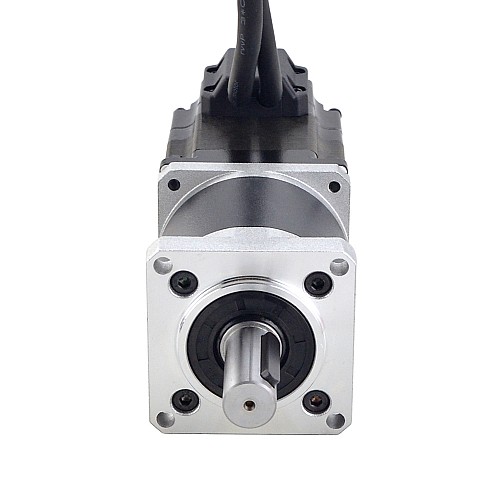

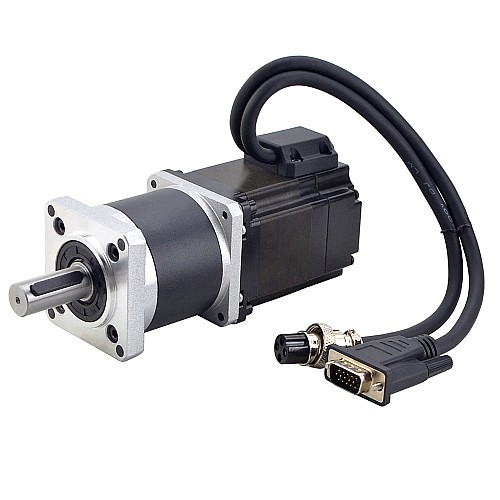

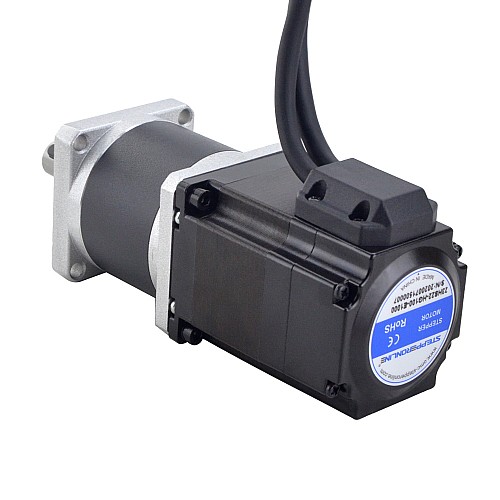

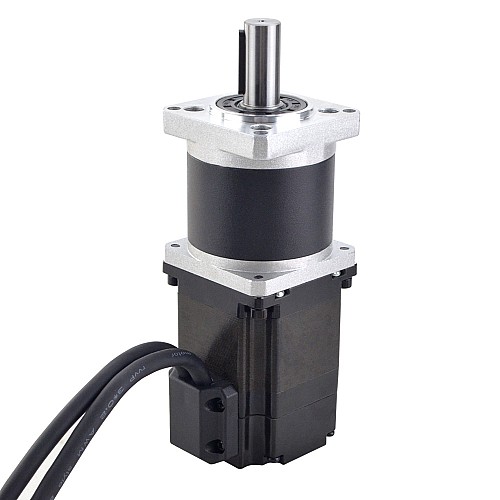

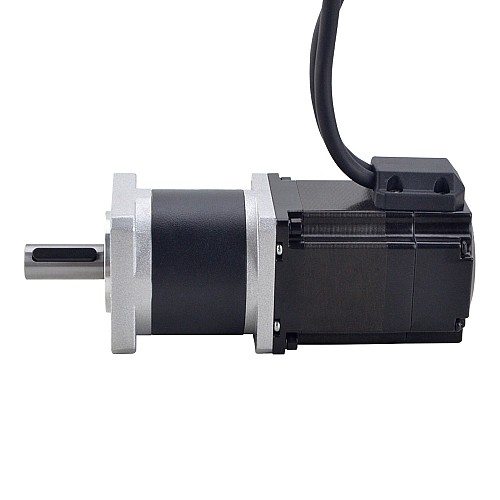

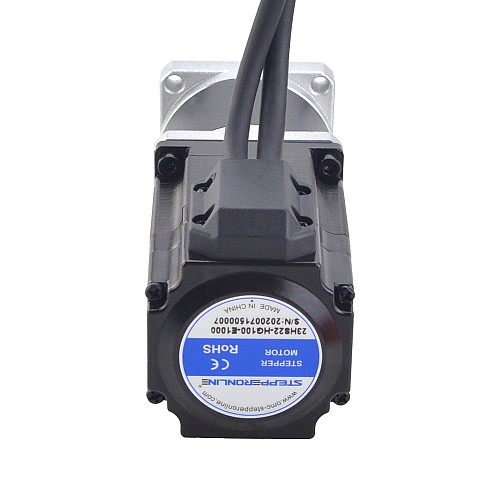

Шаговый двигатель Nema 23 с замкнутым контуром, длина = 56 мм, передаточное отношение 100:1, высокоточный планетарный редуктор

Электрические характеристики

• Номер детали производителя: 23HS22-HG100-E1000
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 1,2 Нм (169,97 унций-дюймов)
• Номинальный ток/фаза: 4,0 А
• Фазовое сопротивление: 0,45 Ом
• Индуктивность: 1,3 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Физические характеристики

• Размер оправы: 57 x 57 мм
• Длина тела: 157 мм
• Диаметр вала: Φ14 мм
• Длина вала: 34 мм
• Длина вала шпоночного паза: 25 мм
• Длина вывода: 300 мм
• Вес: 1,65 кг

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 100:1
• Эффективность: 65%
• Зазор при отсутствии нагрузки: <=2,4 градуса
• Максимально допустимый крутящий момент: 25 Нм (3540 унций-дюймов)
• Допустимый крутящий момент: 50 Нм (7082 унций-дюйм)
• Макс. радиальная нагрузка: 250 Н
• Шум: <=50 дБ
• Температура окружающей среды: 0 - 50℃

Спецификация кодировщика

• Тип выходной цепи: Дифференциальный тип
• Тип энкодера: оптический инкрементальный
• Разрешение энкодера: 1000
• Каналы выходного сигнала: 2 канала
• Мин. напряжение питания: 4 В
• Максимальное напряжение питания: 5 В
• Выходной ток: 100 мА
• Выходное высокое напряжение: 5 В
• Выходное низкое напряжение: 4,5 В
• Максимальная выходная частота: 60 кГц
