Внешний стек Nema 11 51 мм, вывод 0,67 А, длина 100 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 11E20S0674ED2-100RS
Вес брутто: 0.70kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В избранное Сравнить

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из России рекомендуется в первую очередь использовать локальный склад в России, так как это обеспечивает более быструю доставку, удобное послепродажное обслуживание и позволяет избежать таможенного оформления, экономя время и средства.
Клиенты из всех стран также могут выбрать склад в Китае.

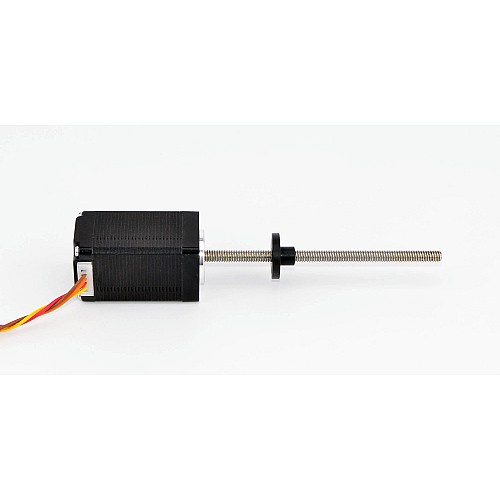

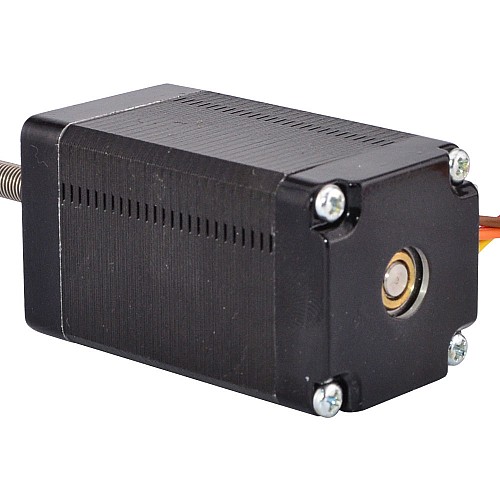

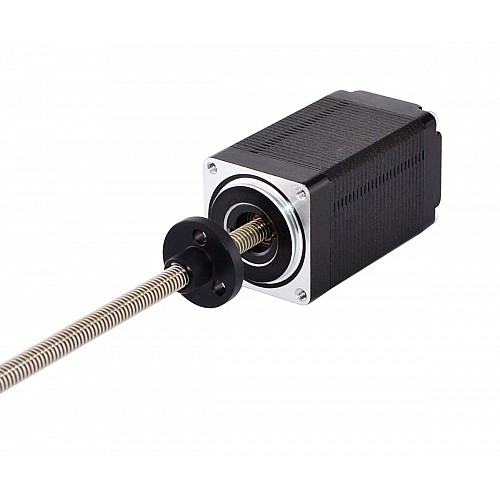

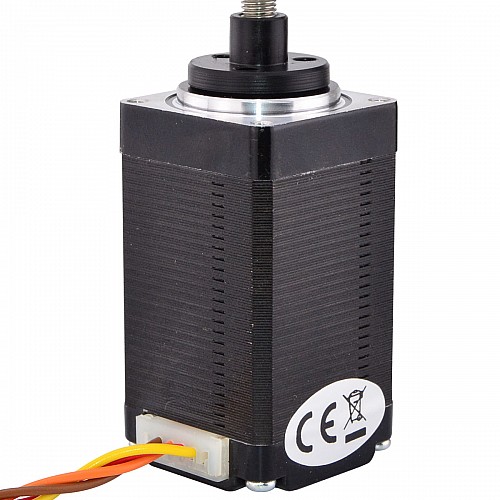

Эта модель представляет собой экономичный линейный шаговый двигатель, называемый внешним линейным приводом Nema 11. Двигатель представляет собой шаговый двигатель Nema 11 диаметром 51 мм с углом поворота 1,8 градуса и силой тока 0,67 А. Двигатель интегрирован со стержнем Tr4.76x0.635 диаметром 100 мм и гайкой из полиоксиметилена (POM), которая перемещается вдоль стержня.

Электрические характеристики

Номер детали производителя: 11E20S0674ED2-100RS(11E20S0674ED-100RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8 градуса
Удерживающий момент: 12,0 Н·см (17 унций·дюйм)
Номинальный ток/фаза: 0,67 А
Фазовое сопротивление: 9,2 Ом
Напряжение: 6,2 В
Индуктивность: 5,7 мГн ± 20% (1 кГц)

Физические характеристики

Размер оправы: 28 x 28 мм
Длина тела: 51 мм

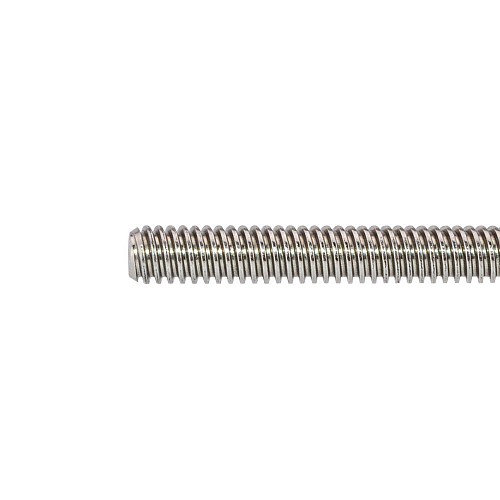

Длина ходового винта: 100 мм (3,937 дюйма)
Диаметр ходового винта: Φ4,76 мм (0,1874 дюйма)
Шаг: 0,003175 мм (0,000125 дюйма)
Шаг/оборот: 0,635 мм (0,025 дюйма)
Количество отведений: 4
Длина кабеля: 304 мм
Вес: 220 г

Связь

А+	А-	B+	Б-
Красный	Коричневый	Желтый	Апельсин

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 11E20S0674ED4-100RS.

Тип продукта
Тип продукта	Линейный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	5.7
Номинальный ток (А)	0.67
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	16.99
Удерживающий момент (Нсм)	12
Фазовое сопротивление (Ом)	9.2
Физические характеристики
Диаметр ходового винта (мм)	4.76
Длина вывода (мм)	304
Длина тела (мм)	51
Длина ходового винта (мм)	100
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	0.635
Ход/Шаг (мм)	0.003175
