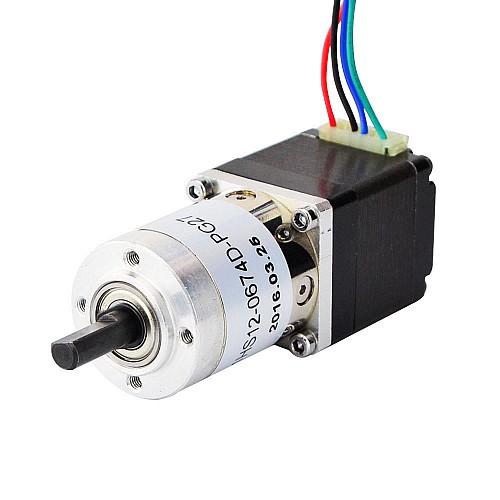

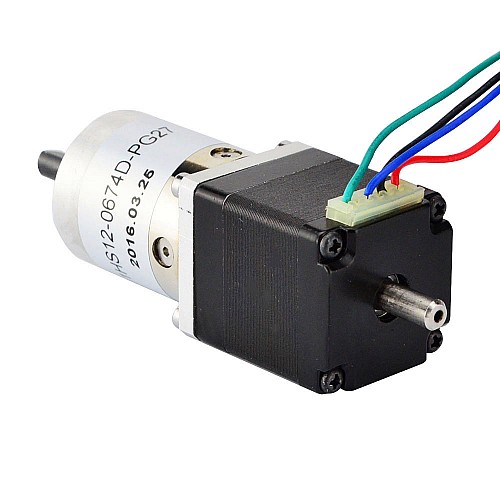

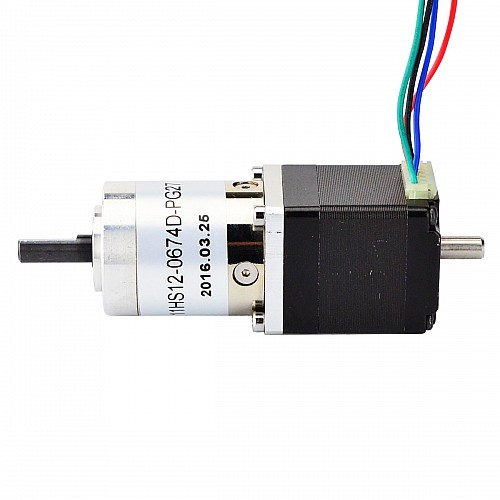

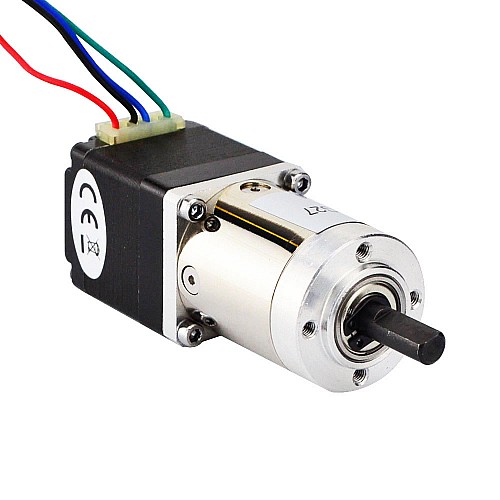

Шаговый двигатель Nema 11 длиной 31 мм с задним валом и планетарным редуктором с передаточным числом 27:1

0 отзывов - Написать отзыв

руб.2983

5 + руб.2835

10 + руб.2702

50 + руб.2580

100 + руб.2470

В наличии: 10000
Модель: 11HS12-0674D-PG27
Вес брутто: 0.30kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Этот шаговый двигатель Nema 11 с корпусом диаметром 31 мм и номинальным током 0,67 А оснащен планетарным редуктором с передаточным числом 26,85:1. Доступен задний вал диаметром 5 мм. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

Номер детали производителя: 11HS12-0674D-PG27
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 6 Н·см (8,50 унций·дюйм)
Номинальный ток/фаза: 0,67 А
Фазовое сопротивление: 5,6 Ом
Индуктивность: 4,0 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 26,85:1
КПД редуктора: 80%
Люфт на холостом ходу: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (425 унций-дюймов)
Допустимый крутящий момент: 5 Нм (708 унций-дюймов)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

Размер оправы: 28 x 28 мм
Длина мотора: 32 мм
Длина коробки передач: 36,8 мм
Диаметр переднего вала: Φ6 мм
Длина переднего вала: 18 мм
Длина переднего D-образного выреза: 12 мм
Диаметр заднего вала: 5 мм
Длина заднего вала: 10 мм
Количество отведений: 4
Длина вывода: 300 мм
Вес: 120 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	4
Ток(А)	0.67
Удерживающий момент без редуктора (Нм)	0.06
Фазовое сопротивление (Ом)	5.6
Физические характеристики
Вес(г)	120
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	300
Длина тела (мм)	66.5
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	26.85
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная

File	Size
11HS12-0674D-PG27_Full_Datasheet.pdf	141.07KB	Download
11HS12-0674D-PG27.STEP	1.75MB	Download
11HS12-0674D-PG27_Torque_Curve.pdf	140.51KB	Download
11HS12-0674D_Torque_curve.pdf	212.33KB	Download
