Шаговый двигатель Nema 11 длиной 31 мм с задним валом и отверстием под винт, передаточное отношение 100:1

Горячие товары

Шаговый двигатель Nema 11 длиной 31 мм с задним валом и отверстием под винт, передаточное отношение 100:1

0 отзывов - Написать отзыв

руб.2983

5 + руб.2835

10 + руб.2580

50 + руб.2470

100 + руб.2470

В наличии: 10000
Модель: 11HS12-0674D1-PG100
Вес брутто: 0.40kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 750

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

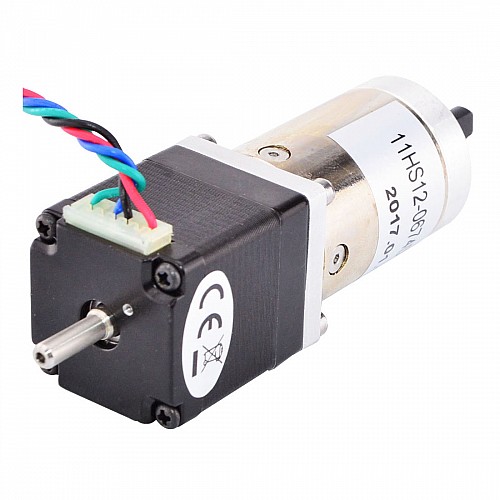

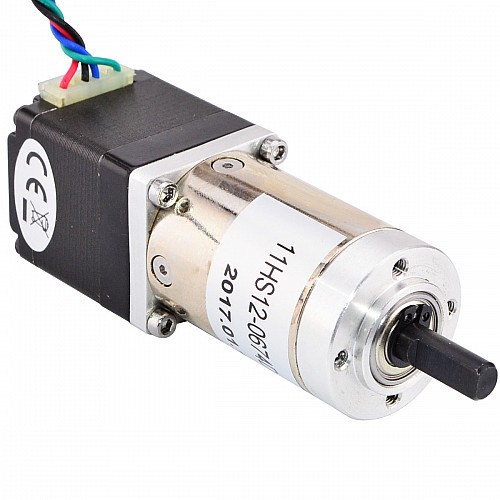

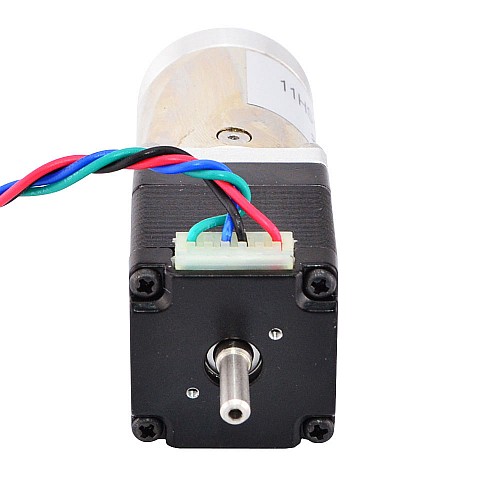

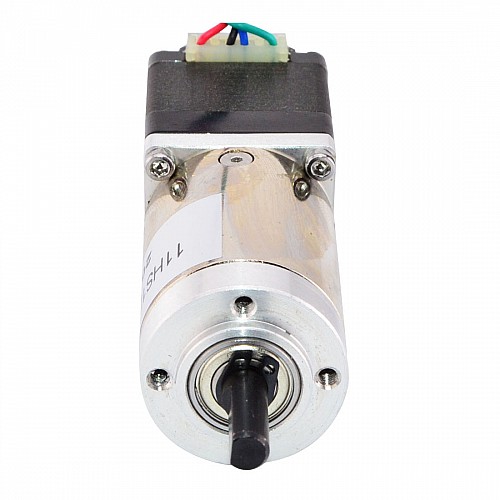

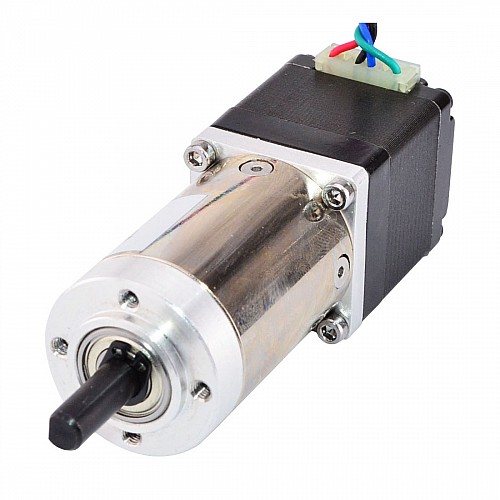

Этот шаговый двигатель Nema 11 с корпусом диаметром 31 мм и номинальным током 0,67 А оснащен планетарным редуктором с передаточным числом 99,548:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент. Доступен задний вал диаметром 3,9 мм с отверстиями для винтов на задней крышке.

Электрические характеристики

Номер детали производителя: 11HS12-0674D1-PG100
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 7 Н·см (9,91 унций·дюйм)
Номинальный ток/фаза: 0,67 А
Фазовое сопротивление: 5,6 Ом
Индуктивность: 4,0 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 99,548:1
КПД редуктора: 70%
Зазор при отсутствии нагрузки: <=3°
Максимально допустимый крутящий момент: 3 Нм (425 унций-дюймов)
Допустимый крутящий момент: 5 Нм (708 унций-дюймов)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

Размер оправы: 28 x 28 мм
Длина мотора: 32 мм
Длина коробки передач: 44,6 мм
Диаметр переднего вала: Φ6 мм
Длина переднего вала: 18 мм
Длина переднего D-образного выреза: 12 мм
Диаметр заднего вала: 3,9 мм
Длина заднего вала: 12 мм
Количество отведений: 4
Длина вывода: 300 мм
Вес: 200 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	4
Ток(А)	0.67
Удерживающий момент без редуктора (Нм)	0.07
Фазовое сопротивление (Ом)	5.6
Физические характеристики
Вес(г)	200
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	300
Длина тела (мм)	74.2
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	99.548
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
