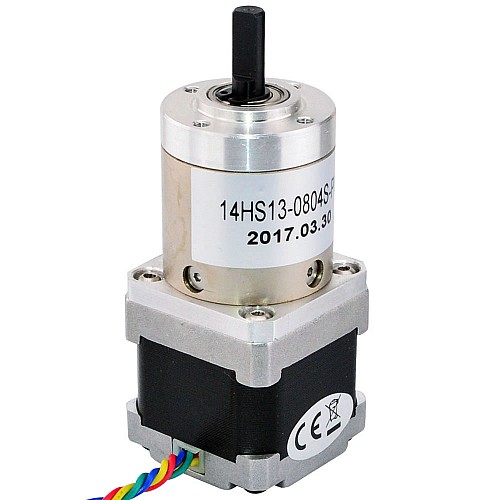

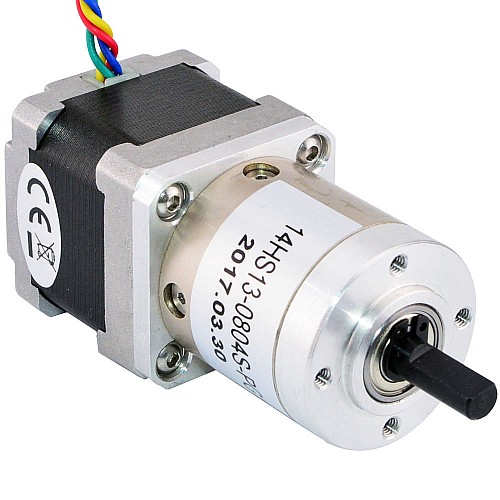

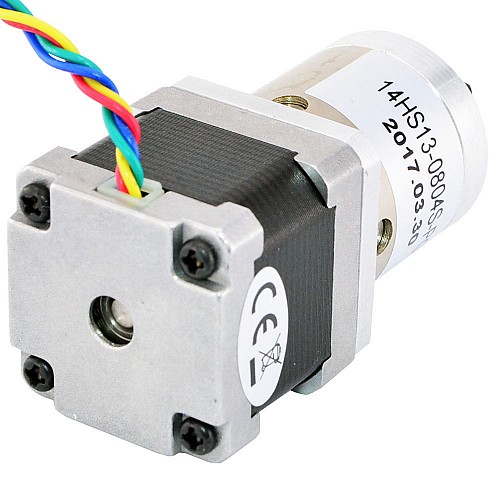

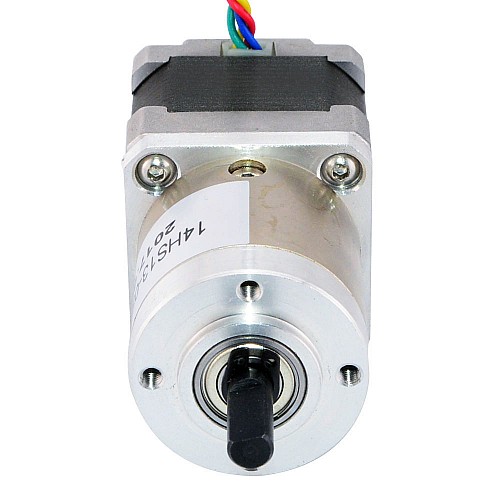

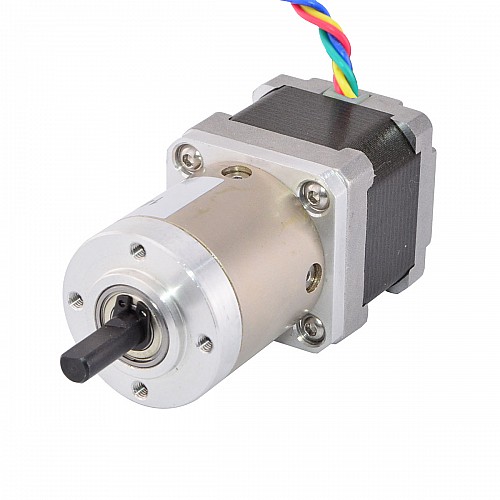

Шаговый двигатель Nema 14, биполярный, длина 34 мм, с планетарным редуктором с передаточным числом 51:1

2 отзывов - Написать отзыв

руб.3025

5 + руб.2868

10 + руб.2726

50 + руб.2597

100 + руб.2481

В наличии: 10000
Модель: 14HS13-0804S-PG51
Вес брутто: 0.44kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 485

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 14 с корпусом диаметром 34 мм и номинальным током 1,0 А оснащен планетарным редуктором с передаточным числом 50,9:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

Номер детали производителя: 14HS13-0804S-PG51
Тип двигателя: биполярный шаговый
Угол шага: 0,035 градуса
Удерживающий момент без редуктора: 14 Н·см (19,8 унций·дюйм)
Номинальный ток/фаза: 1,0 А
Фазовое сопротивление: 3,2 Ом
Индуктивность: 4,5 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 50,9:1
КПД редуктора: 70%
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (424,83 унции на дюйм)
Допустимый крутящий момент: 5 Нм (708,06 унций-дюймов)
Максимальная осевая нагрузка вала: 50 Н
Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

Размер оправы: 35 x 35 мм
Длина мотора: 34 мм
Длина коробки передач: 44,6 мм
Диаметр вала: Φ6 мм
Длина вала: 18 мм
Длина D-образного выреза: 12 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 360 г

Связь

А+	А-	B+	Б-
Красный	Зеленый	Желтый	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	4.5
Ток(А)	1.0
Удерживающий момент без редуктора (Нм)	0.14
Фазовое сопротивление (Ом)	3.2
Физические характеристики
Вес(г)	360
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	500
Длина тела (мм)	77.6
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	50.9
Размер рамы (мм)	Nema 14 (35 x 35)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная

File	Size
14HS13-0804S-PG51_Full_Datasheet.pdf	136.73KB	Download
14HS13-0804S-PG51.STEP	1.92MB	Download
14HS13-0804S-PG51_Torque_Curve.pdf	187.81KB	Download
14HS13-0804S_Torque_curve.pdf	214.15KB	Download
