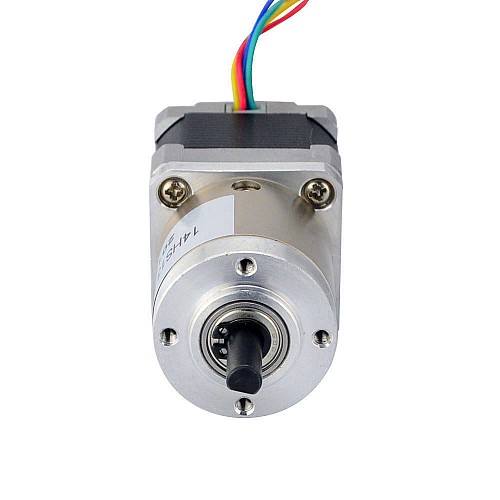

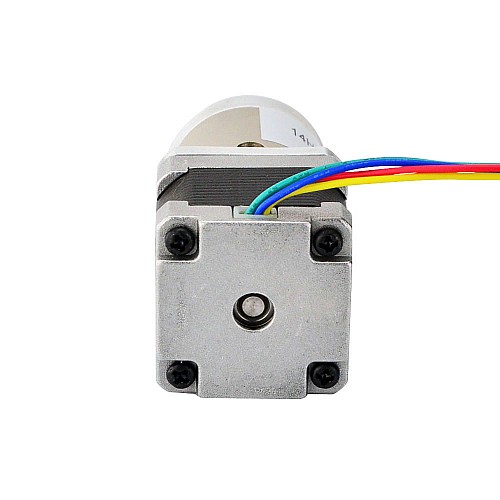

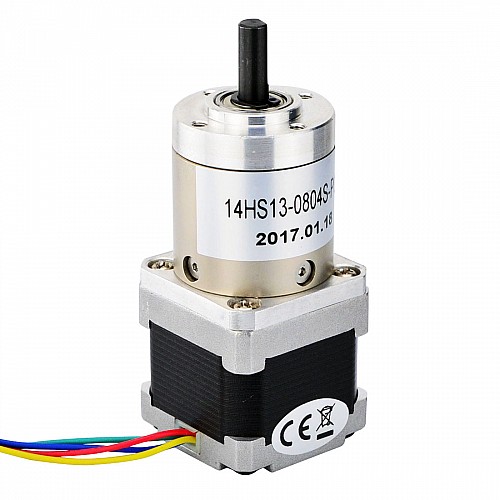

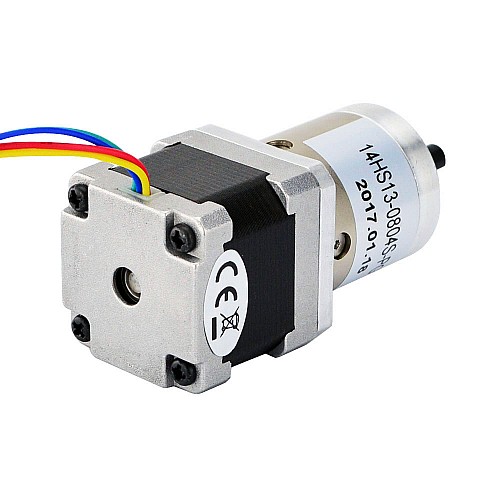

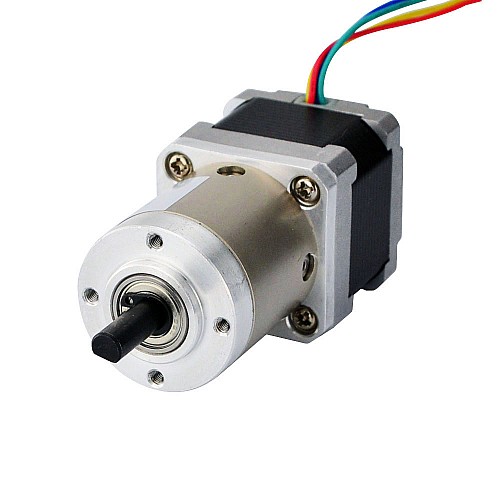

Шаговый двигатель Nema 14, биполярный, длина 34 мм, с планетарным редуктором с передаточным числом 14:1

Этот шаговый двигатель Nema 14 с корпусом диаметром 34 мм и номинальным током 1,0 А оснащен планетарным редуктором с передаточным числом 13,73:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

• Номер детали производителя: 14HS13-0804S-PG14
• Тип двигателя: биполярный шаговый
• Угол шага: 0,131 градуса
• Удерживающий момент без редуктора: 18 Н·см (25,49 унций·дюйм)
• Номинальный ток/фаза: 1,0 А
• Фазовое сопротивление: 6,8 Ом
• Напряжение: 5,4 В
• Индуктивность: 10 мГн ± 20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 13,73:1
• КПД редуктора: 81%
• Зазор при отсутствии нагрузки: <=1 град.
• Максимально допустимый крутящий момент: 4 Нм (566,4 унций-дюйм)
• Допустимый крутящий момент: 8 Нм (1132,9 унций-дюйм)
• Максимальная осевая нагрузка вала: 50 Н
• Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

• Размер оправы: 35 x 35 мм
• Длина мотора: 34 мм
• Длина коробки передач: 36,8 мм
• Диаметр вала: Φ6 мм
• Длина вала: 18 мм
• Длина D-образного выреза: 12 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 400 г
