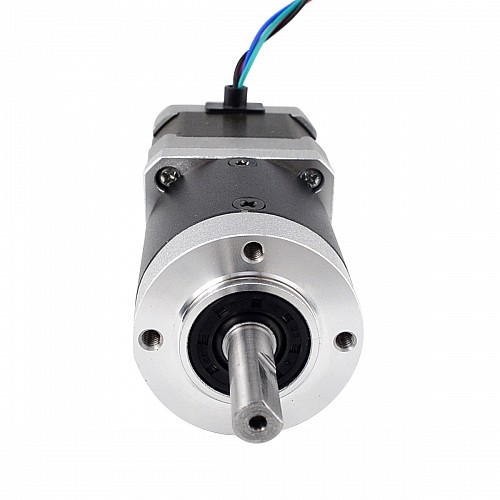

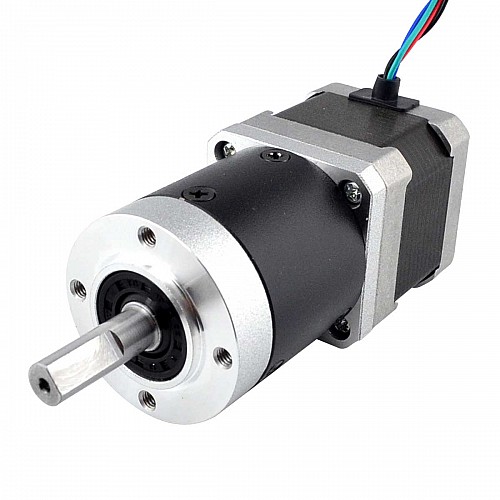

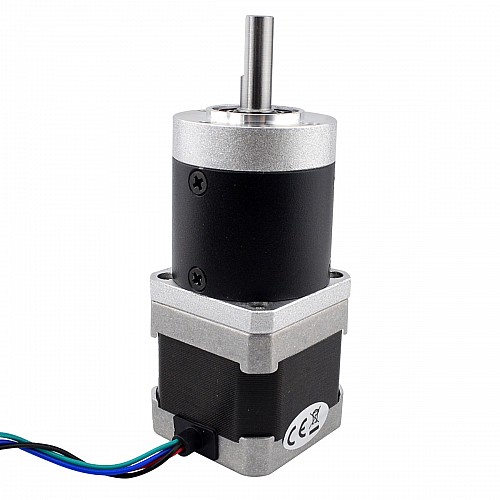

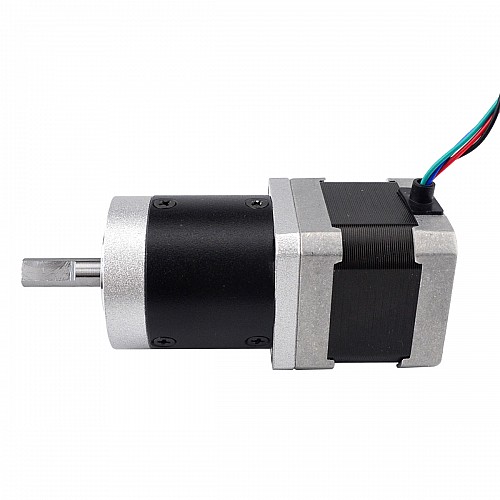

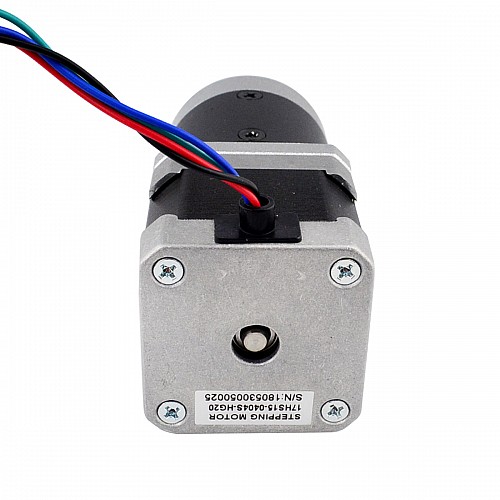

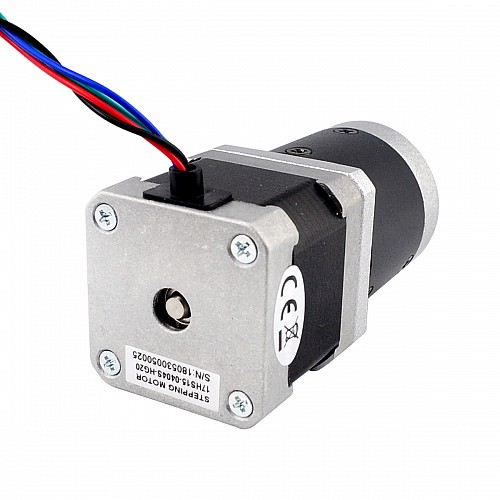

Шаговый двигатель Nema 17, длина = 39 мм, передаточное отношение 20:1, высокоточный планетарный редуктор

0 отзывов - Написать отзыв

руб.5187

5 + руб.4931

10 + руб.4699

50 + руб.4488

100 + руб.4295

В наличии: 10000
Модель: 17HS15-0404S-HG20
Вес брутто: 0.63kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 361

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 17 с корпусом диаметром 39 мм и номинальным током 0,40 А интегрирован с планетарным редуктором диаметром 48,3 мм с передаточным числом 20:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали: 17HS15-0404s-HG20
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без редуктора: 40 Н·см (56,8 унций·дюйм)
Номинальный ток/фаза: 0,40 А
Фазовое сопротивление: 30 Ом
Индуктивность: 58 мГн ± 20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: легированная сталь
Передаточное отношение: 20:1
Эффективность: 85%
Зазор при отсутствии нагрузки: <= 50 армин
Максимально допустимый крутящий момент: 10 Н·м (1416,4 унций·дюйм)
Допустимый крутящий момент: 15 Н·м (2124,6 унций·дюйм)
Макс. радиальная нагрузка: 100 Н
Температура окружающей среды: -10-50℃
Шум: <= 50 дБ
Срок службы: 20000 ч

Физические характеристики

Размер оправы: 42 x 42 мм
Длина мотора: 39 мм
Длина коробки передач: 48,3 мм
Диаметр вала: Φ8 мм
Длина вала: 25 мм
Длина D-образного выреза: 15 мм
Количество отведений: 4
Длина вывода: 320 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Подходящий кронштейн — ST-M12 .

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	58
Ток(А)	0.4
Удерживающий момент без редуктора (Нм)	0.4
Фазовое сопротивление (Ом)	30
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	25
Длина вывода (мм)	320
Длина тела (мм)	87
Зазор при отсутствии нагрузки	<=50 армин
Количество свинца	4
Материал шестерни	Легированная сталь
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	20
Размер рамы (мм)	Nema 17 (42 x 42)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Прецизионный планетарный
