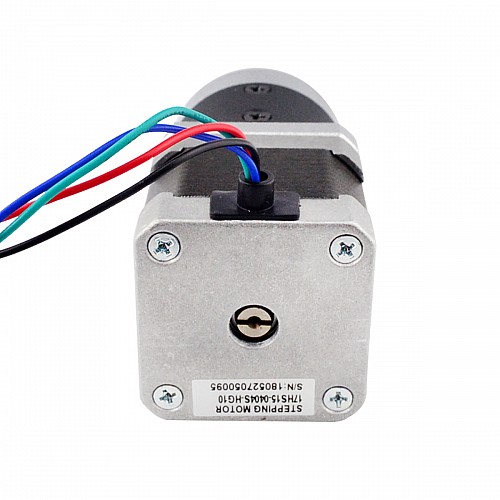

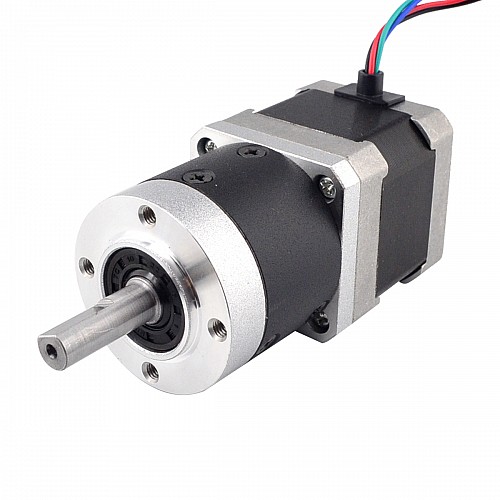

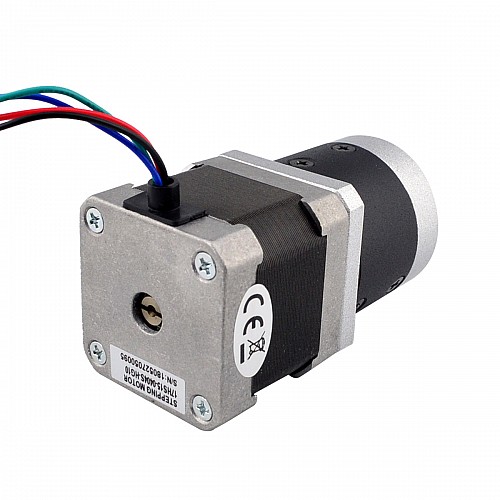

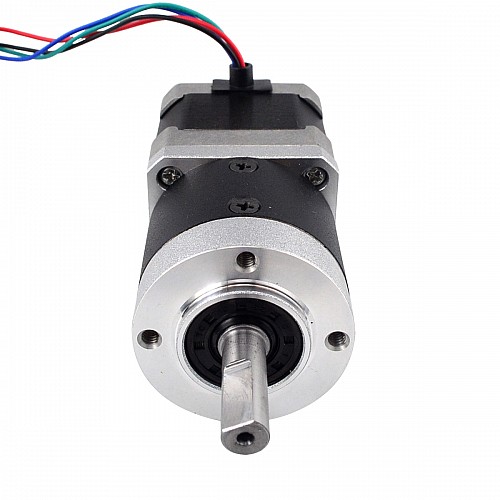

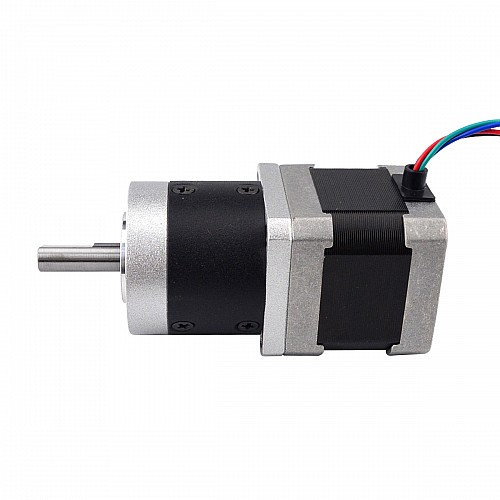

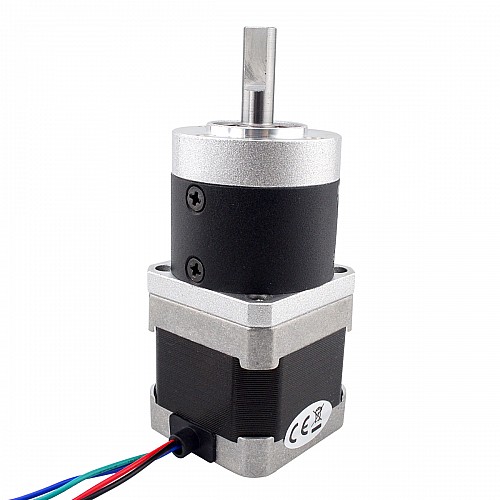

Шаговый двигатель Nema 17, длина = 39 мм, передаточное отношение 10:1, высокоточный планетарный редуктор

Этот шаговый двигатель Nema 17 с корпусом диаметром 39 мм и номинальным током 0,40 А интегрирован с планетарным редуктором диаметром 41 мм с передаточным числом 10:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

• Номер детали: 17HS15-0404S-HG10
• Тип двигателя: биполярный шаговый
• Угол шага: 1,8 градуса
• Удерживающий момент без редуктора: 40 Н·см (56,8 унций·дюйм)
• Номинальный ток/фаза: 0,40 А
• Фазовое сопротивление: 30 Ом
• Индуктивность: 58 мГн ± 20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: легированная сталь
• Передаточное отношение: 10:1
• Эффективность: 92%
• Зазор при отсутствии нагрузки: <=30 армин
• Максимально допустимый крутящий момент: 3,5 Нм (495,74 унций-дюйм)
• Допустимый крутящий момент: 6 Н·м (849,84 унций·дюйм)
• Макс. радиальная нагрузка: 100 Н
• Температура окружающей среды: -10-50℃
• Шум: <= 50 дБ
• Срок службы: 20000 ч

Физические характеристики

• Размер оправы: 42 x 42 мм
• Длина мотора: 39 мм
• Длина коробки передач: 41 мм
• Диаметр вала: Φ8 мм
• Длина вала: 25 мм
• Длина D-образного выреза: 15 мм
• Количество отведений: 4
• Длина вывода: 320 мм

Связь

Ресурсы

• Полное техническое описание: 17HS15-0404S-HG10.pdf
• Кривая крутящего момента: 17HS15-0404S-HG10_Torque_Curve.pdf
