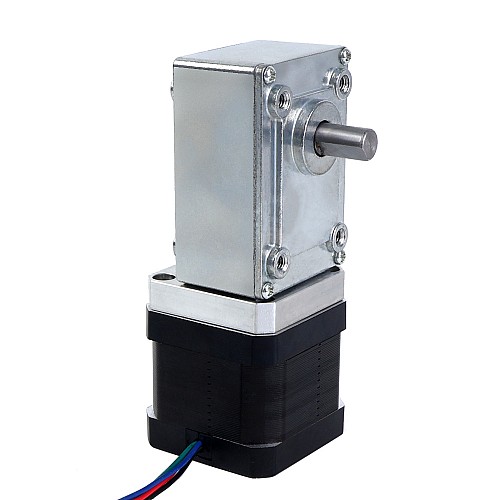

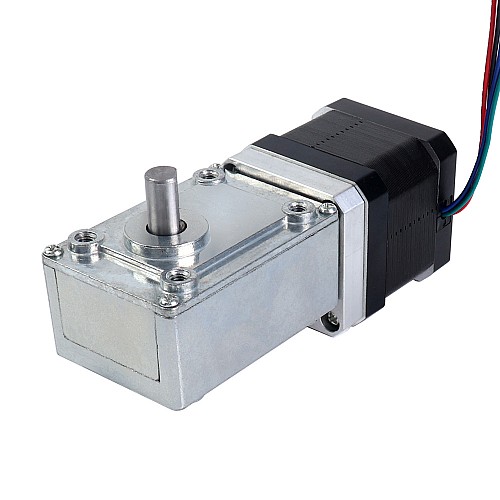

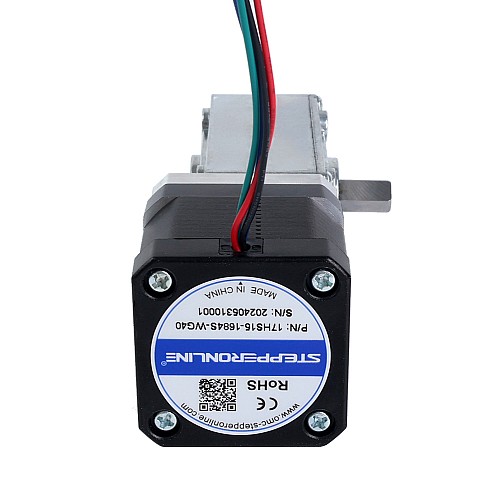

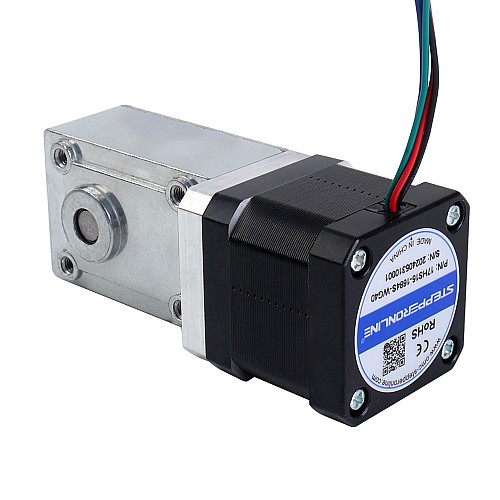

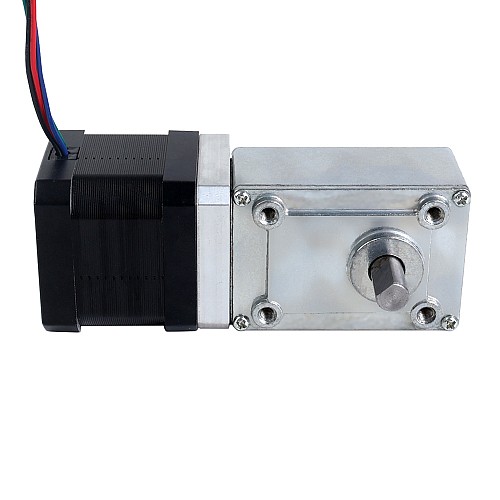

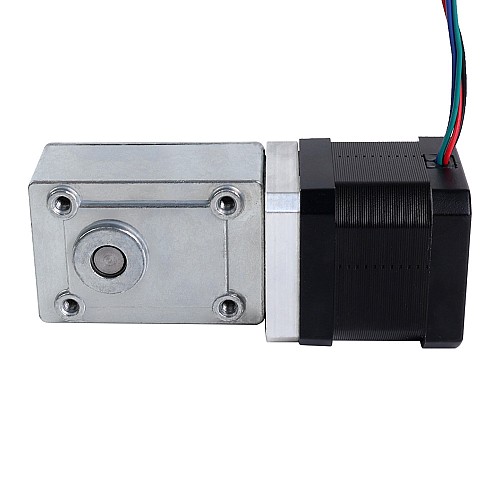

Шаговый двигатель Nema 17, длина = 39 мм, 1,68 А, передаточное отношение 40:1, квадратный червячный редуктор

Этот шаговый двигатель Nema 17 оснащён уникальным квадратным червячным редуктором с передаточным числом 40:1. В редукторе используются высококачественные долговечные синтетические смазочные материалы, что делает его не требующим обслуживания. Выходной и ведущий валы смещены на 90°, что заполняет нишу на рынке червячных редукторов типоразмера NEMA 17.
Редуктор имеет высокую грузоподъемность и перегрузочную способность, стабильную трансмиссию, продуманный размер и удобное соединение и т. д. Этот шаговый двигатель с червячным редуктором легко монтируется и имеет доступную цену, идеально подходит для небольших фрезерных станков, гравировальных станков, токарных станков и других применений.

Электрические характеристики

• Номер детали производителя: 17HS15-1684S-WG40
• Тип двигателя: биполярный шаговый
• Угол шага: 0,045 градуса
• Передаточное отношение: 40:1
• КПД: 25%
• Максимально допустимый крутящий момент: 2,1 Нм (297,38 унций-дюймов)
• Номинальный ток/фаза: 1,68 А
• Сопротивление фазы: 1,5 ± 10% Ом
• Индуктивность: 3,2 ± 20% мГн (1 кГц)
• Класс изоляции: B 130 °C [266 °F]

Физические характеристики

• Размер рамы: 42 x 42 мм
• Длина двигателя: 39 мм
• Длина редуктора: 58 мм
• Диаметр вала: Φ7 мм
• Длина вала: 18 мм
• Тип вала: D-образный
• Длина D-образного выреза: 13 мм
• Количество выводов: 4
• Длина вывода: 320 мм
• Вес: 502 г

Подключение
