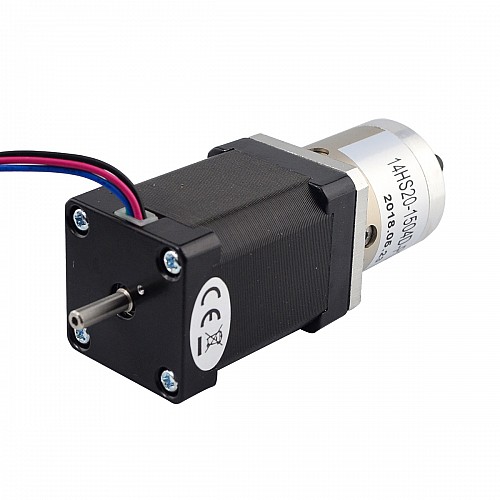

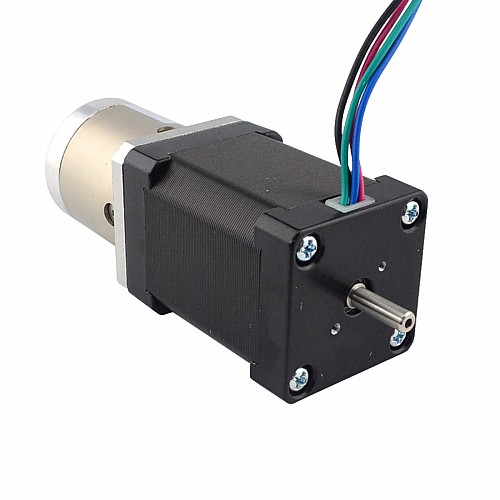

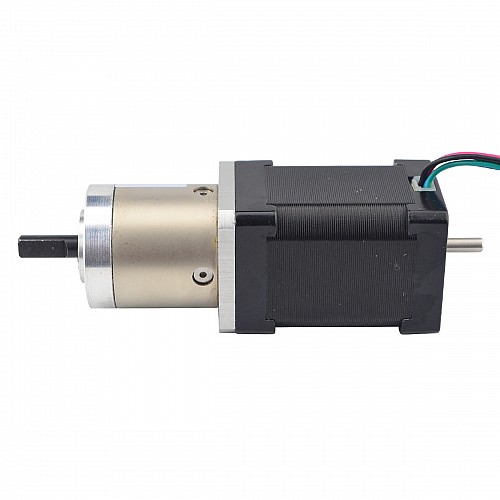

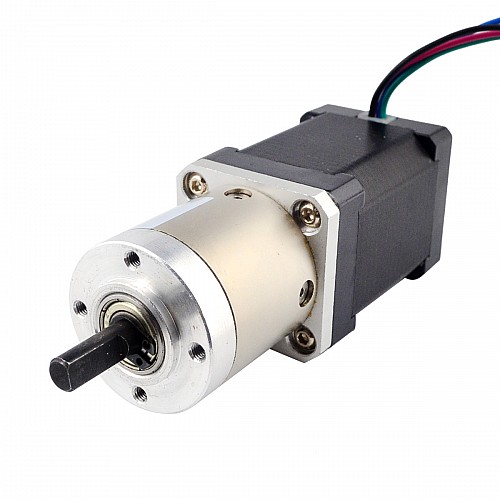

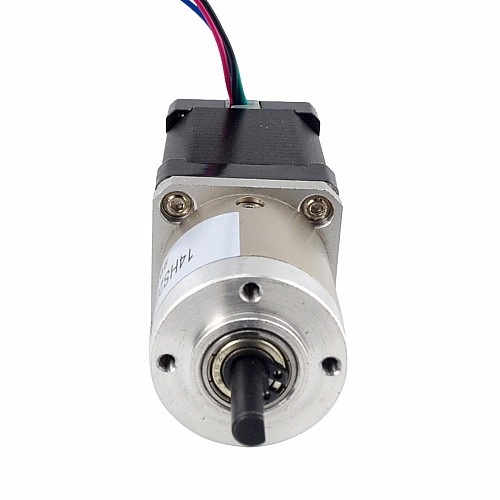

Шаговый двигатель Nema 14 длиной 52 мм с задним валом и отверстием под винт, передаточным числом 14:1

0 отзывов - Написать отзыв

руб.3359

5 + руб.3184

10 + руб.3027

50 + руб.2885

100 + руб.2755

В наличии: 10000
Модель: 14HS20-1504D-PG14
Вес брутто: 0.53kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 68

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 14 с корпусом диаметром 52 мм и номинальным током 1,50 А оснащен планетарным редуктором с передаточным числом 13,73:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

Номер детали производителя: 14HS20-1504D-PG14
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент: 40 Н·см (56,8 унций·дюйм)
Номинальный ток/фаза: 1,50 А
Фазовое сопротивление: 2,8 Ом
Индуктивность: 3,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 13,73:1
Эффективность:80%
Зазор при отсутствии нагрузки: <= 3 градуса
Максимально допустимый крутящий момент: 3 Нм (424,83 унции на дюйм)
Допустимый крутящий момент: 5 Нм (708,06 унций-дюймов)
Максимальная осевая нагрузка вала: 50 Н
Максимальная радиальная нагрузка на вал: 100 Н

Физические характеристики

Размер оправы: 35x35 мм
Длина двигателя: 52 мм
Длина коробки передач: 36,8 мм
Диаметр переднего вала: Φ6 мм
Длина переднего вала: 18 мм
Длина переднего D-образного выреза: 12 мм
Диаметр заднего вала: Φ4 мм
Длина заднего вала: 12 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 450 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3.8
Ток(А)	1.5
Удерживающий момент без редуктора (Нм)	0.4
Фазовое сопротивление (Ом)	2.8
Физические характеристики
Вес(г)	450
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	500
Длина тела (мм)	88.8
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	13.73
Размер рамы (мм)	Nema 14 (35 x 35)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
