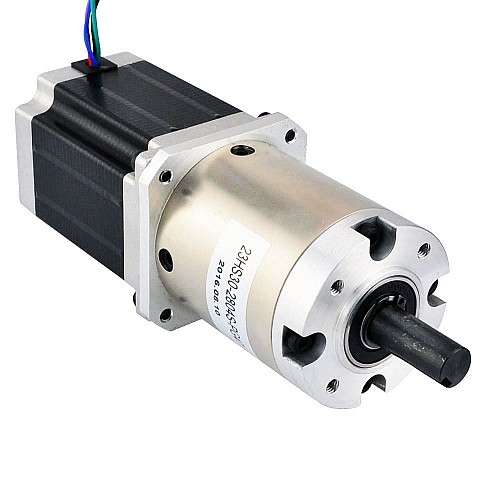

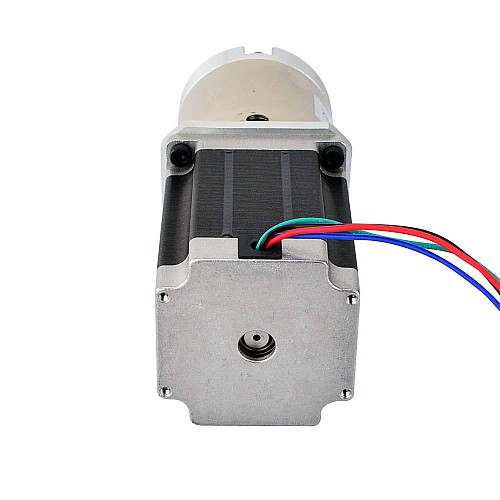

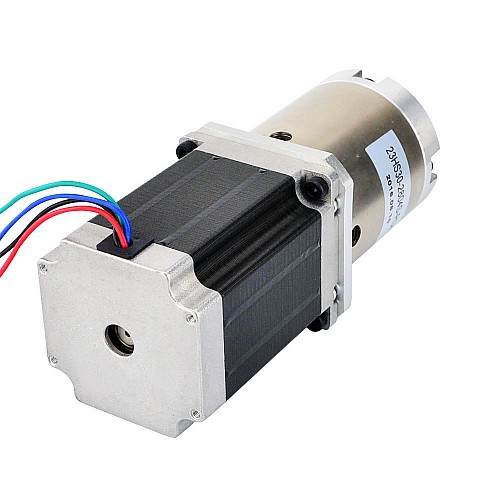

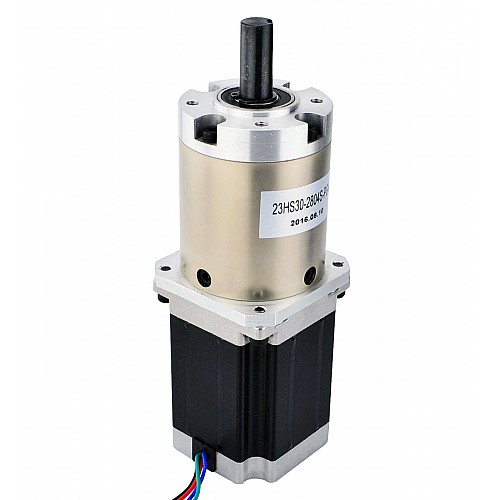

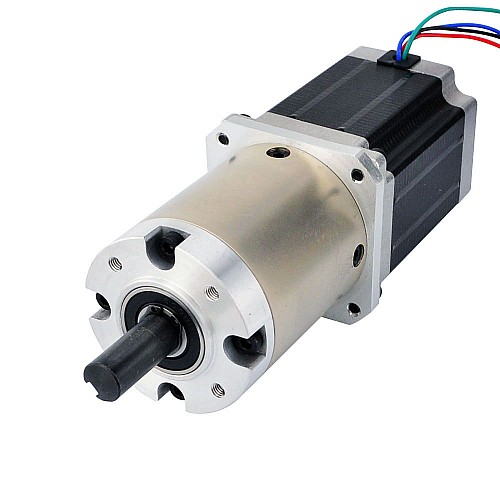

Шаговый двигатель Nema 23 биполярный, длина 76 мм, с планетарным редуктором с передаточным числом 47:1

Этот шаговый двигатель Nema 23 с корпусом диаметром 76 мм и номинальным током 2,8 А оснащен планетарным редуктором с передаточным числом 46,656:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

• Номер детали производителя: 23HS30-2804S-PG47
• Тип двигателя: биполярный шаговый
• Угол шага: 0,039 градуса
• Удерживающий момент без коробки передач: 1,89 Нм (267,65 унций-дюймов)
• Номинальный ток/фаза: 2,8 А
• Фазовое сопротивление: 1,13 Ом
• Индуктивность: 5,4 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 46,656:1
• Эффективность: 73%
• Люфт на холостом ходу: <=3 градуса
• Максимально допустимый крутящий момент: 30 Нм (4248,36 унций-дюйм)
• Допустимый крутящий момент: 50 Нм (7080,6 унций-дюймов)
• Максимальная осевая нагрузка вала: 100 Н
• Максимальная радиальная нагрузка на вал: 200 Н

Физические характеристики

• Размер оправы: 57 x 57 мм
• Длина двигателя: 76 мм
• Длина коробки передач: 72 мм
• Диаметр вала: Φ12 мм
• Длина вала: 30 мм
• Длина шпоночного паза: 20 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 2,3 кг
