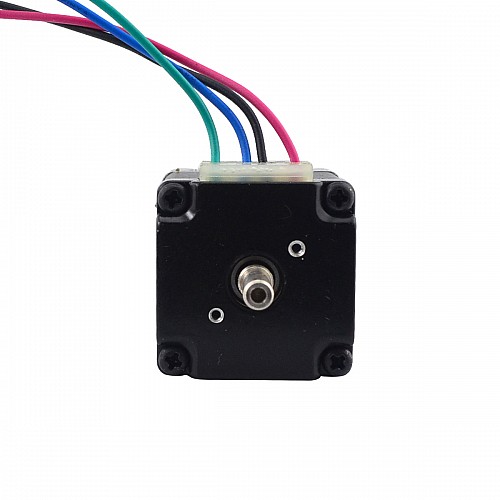

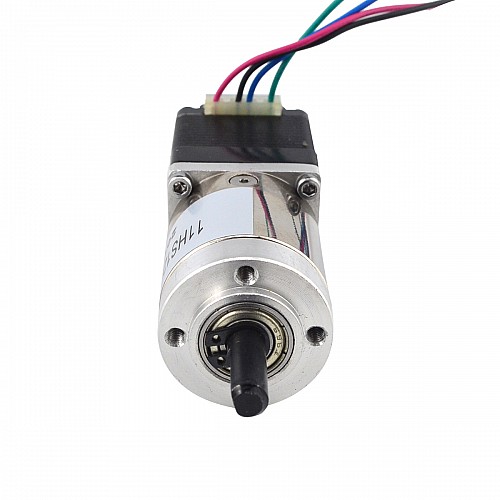

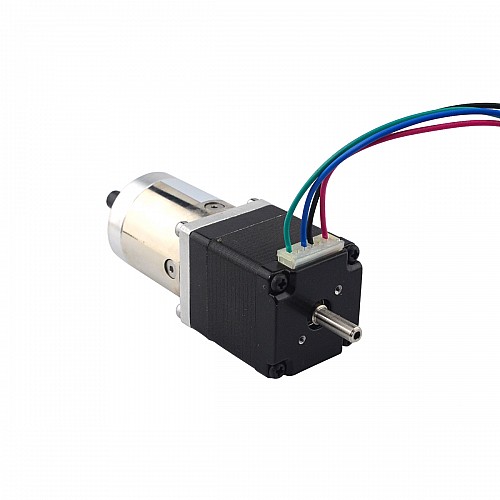

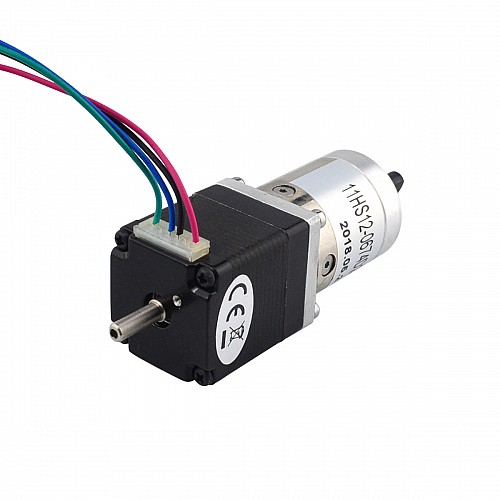

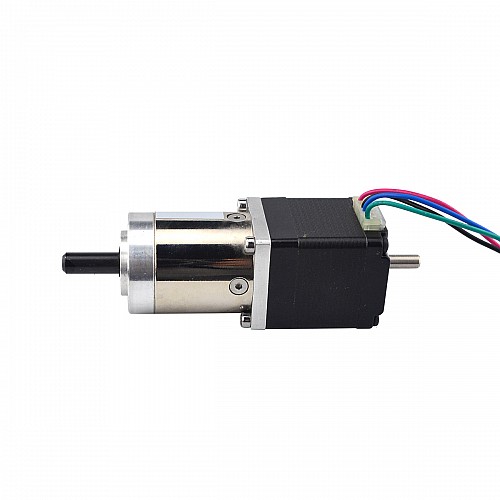

Шаговый двигатель Nema 11 длиной 31 мм с задним валом и отверстием под винт. Передаточное отношение редуктора 27:1.

Снято с производства

Шаговый двигатель Nema 11 длиной 31 мм с задним валом и отверстием под винт. Передаточное отношение редуктора 27:1.

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 11HS12-0674D2-PG27
Вес брутто: 0.28kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 61

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 11 с корпусом диаметром 31 мм и номинальным током 0,67 А оснащен планетарным редуктором с передаточным числом 26,85:1. Доступен задний вал диаметром 4 мм с отверстиями для винтов на задней крышке. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали производителя: 11HS12-0674D2-PG27
Тип двигателя: биполярный шаговый
Удерживающий момент: 7 Н·см (9,91 унций·дюйм)
Номинальный ток/фаза: 0,67 А
Фазовое сопротивление: 5,6 Ом
Индуктивность: 4,0 мГн±20%(1 кГц)

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 26,85:1
Эффективность: 80%
Люфт на холостом ходу: <= 3 градуса
Максимально допустимый крутящий момент: 3 Н·м (425 унций·дюйм)
Допустимый крутящий момент: 5 Н·м (708 унций·дюйм)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

Размер оправы: 28 x 28 мм
Длина коробки передач: 35 мм
Диаметр переднего вала: Φ6 мм
Длина переднего вала: 18 мм
Длина переднего D-образного выреза: 12 мм
Диаметр заднего вала: Φ4 мм
Длина заднего вала: 12 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 200 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар: 11HS12-0674D-PG27 .

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	4
Ток(А)	0.67
Удерживающий момент без редуктора (Нм)	0.07
Фазовое сопротивление (Ом)	5.6
Физические характеристики
Вес(г)	200
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	500
Длина тела (мм)	67
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Общий инвентарь
Одновальный/Двухвальный	Двойной вал
Передаточное отношение	26.85
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
