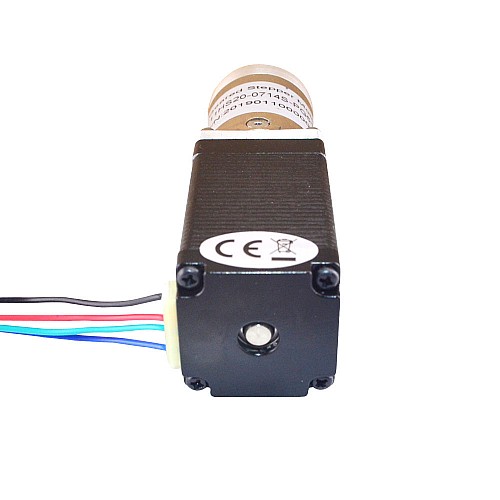

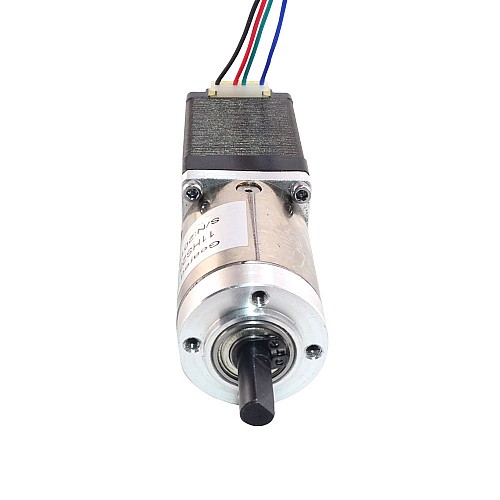

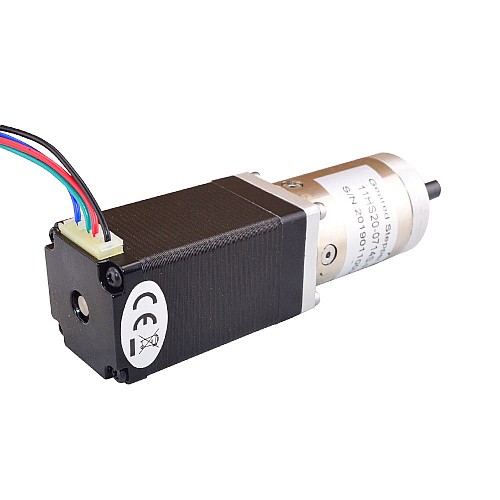

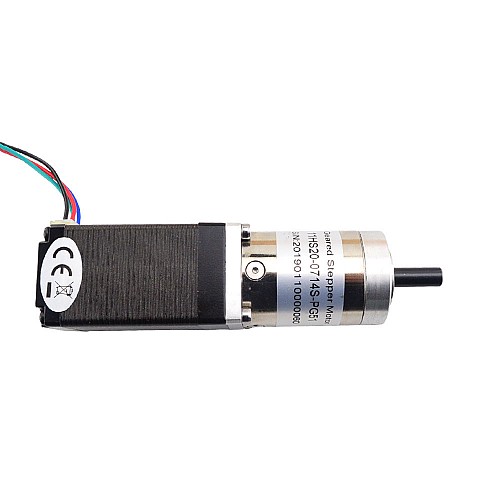

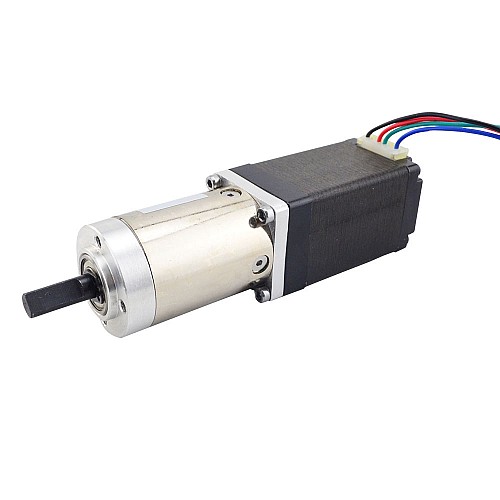

Шаговый двигатель Nema 11 0,71 А, биполярный, длина 51 мм, с планетарным редуктором с передаточным числом 50,9:1

0 отзывов - Написать отзыв

руб.3069

5 + руб.2917

10 + руб.2780

50 + руб.2655

100 + руб.2541

В наличии: 10000
Модель: 11HS20-0714S-PG51
Вес брутто: 0.40kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 110

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 11 с корпусом диаметром 51 мм и номинальным током 0,71 А оснащен планетарным редуктором с передаточным числом 50,9:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

Номер детали производителя: 11HS20-0714S-PG51
Тип двигателя: биполярный шаговый
Удерживающий момент: 13 Н·см (18,4 унций·дюйм)
Номинальный ток/фаза: 0,71 А
Фазовое сопротивление: 9,0 Ом
Индуктивность: 8,4 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 50,9:1
Эффективность: 70%
Зазор при отсутствии нагрузки: <= 3 градуса
Максимально допустимый крутящий момент: 3 Нм (425 унций-дюймов)
Допустимый крутящий момент: 5 Нм (708 унций-дюймов)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

Размер оправы: 28 x 28 мм
Длина коробки передач: 44,6 мм
Диаметр вала: Φ6 мм
Длина вала: 18 мм
Длина D-образного выреза: 12 мм
Количество отведений: 4
Длина вывода: 500 мм
Вес: 330 г

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	8.4
Ток(А)	0.71
Удерживающий момент без редуктора (Нм)	0.13
Фазовое сопротивление (Ом)	9
Физические характеристики
Вес(г)	330
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина вывода (мм)	500
Длина тела (мм)	93.7
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	50.9
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
