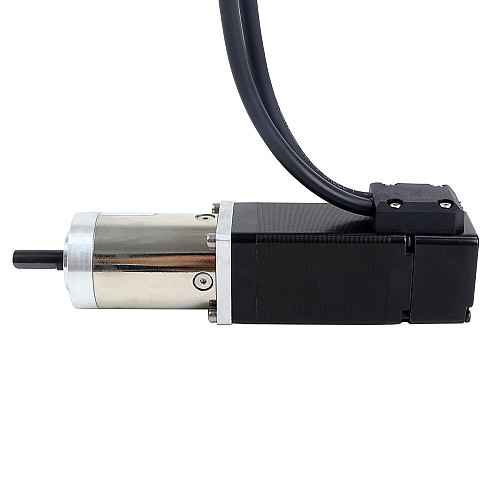

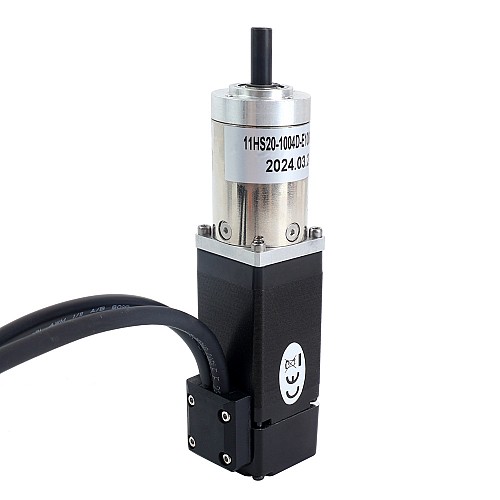

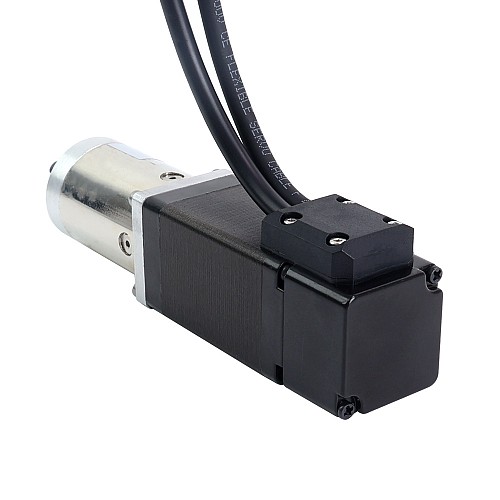

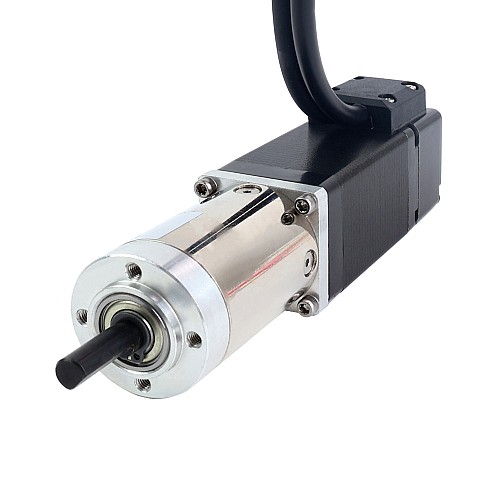

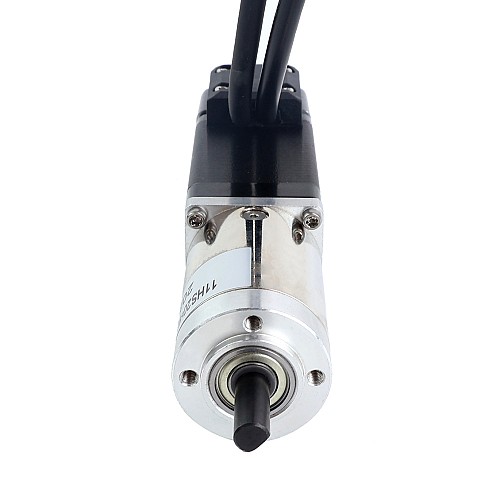

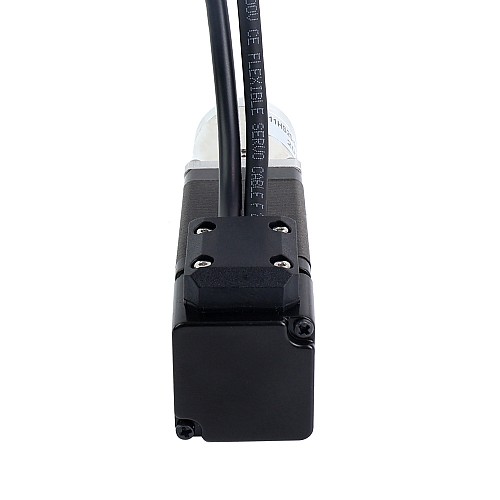

Шаговый двигатель Nema 11 с редуктором замкнутого контура, длина 51 мм, передаточное отношение 51:1, энкодер 1000 имп/об (4000 имп/об)

0 отзывов - Написать отзыв

руб.7767

5 + руб.7341

10 + руб.6959

50 + руб.6616

100 + руб.6304

В наличии: 10000
Модель: 11HS20-1004D-E1000-PG51
Вес брутто: 0.43kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 2

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это шаговый двигатель Nema 11 с замкнутым контуром, совмещенный с инкрементальным оптическим энкодером 1000 имп/об (4000 имп/об) и планетарным редуктором с передаточным отношением 51,89:1. Встроенный энкодер, редуктор и компактный размер делают двигатель идеальным для применений, требующих ограниченного пространства, точного позиционирования и высокого крутящего момента.

Характеристики двигателя

Номер детали производителя: 11HS20-1004D-E1000-PG51
Тип двигателя: биполярный шаговый
Угол шага без редуктора: 1,8 градуса
Удерживающий момент без редуктора: 0,14 Нм (19,83 унций-дюймов)
Номинальный ток/фаза: 1,0 А
Сопротивление фазы: 3,5 Ом
Индуктивность: 3,2 мГн ±20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]
Количество выводов: 4
Длина выводов: 300 мм

Характеристики редуктора

Тип редуктора: Планетарный
Длина редуктора: 42,7 мм
Передаточное отношение: 51,89:1
КПД: 73%
Диаметр вала: Φ6 мм
Длина вала: 18 мм
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 4 Нм (566,45 унций-дюймов)
Допустимый крутящий момент: 6 Нм (849,67 унций-дюймов)

Характеристики энкодера

Выходная цепь Тип: Дифференциальный
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 3 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5,5 В
Выходное напряжение высокого уровня: 2,4 В - Vcc
Выходное напряжение низкого уровня: ≤ 0,4 В

Подключение

Контакт	1	2	3	4
Мотор	A+	A-	B+	B-
Цвет	Чёрный	Зелёный	Красный	Синий

Кодер	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Цвет	Красный	Черный	Белый	Жёлтый	Оранжевый	Серый	Зелёный	Синий

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без каких-либо повреждений.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	3.2
Каналы выходного сигнала	3
Номинальный ток (А)	1.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	14
Фазовое сопротивление (Ом)	3.5
Шаговый двигатель с	Энкодер/редуктор
Физические характеристики
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина тела (мм)	51
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	51
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Планетарный редуктор серии PG
