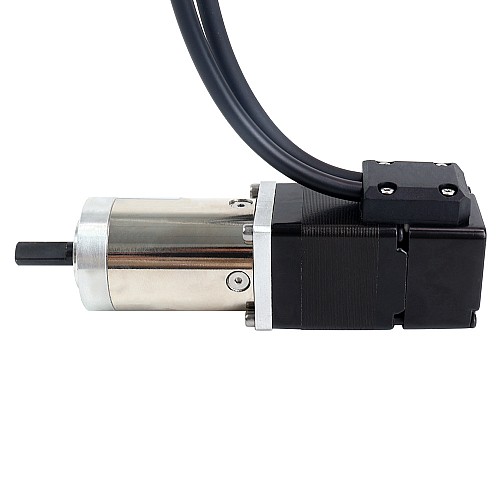

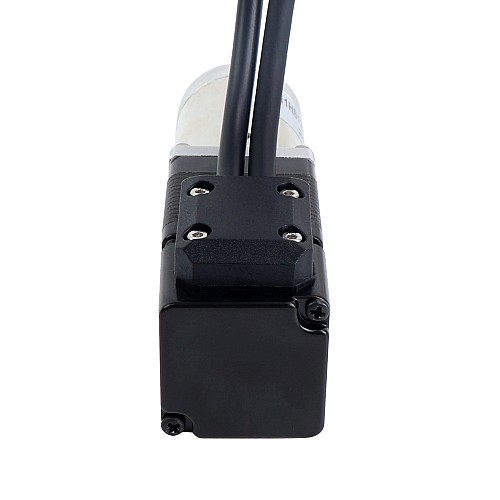

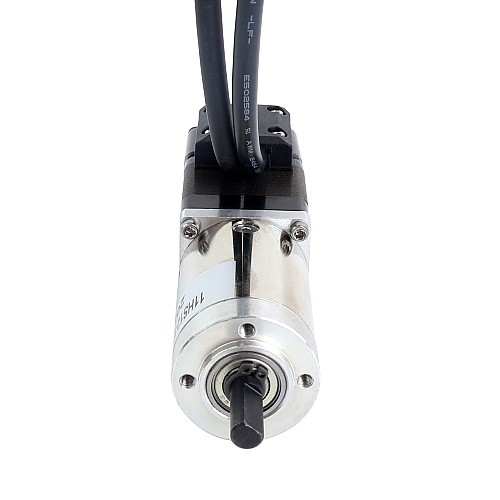

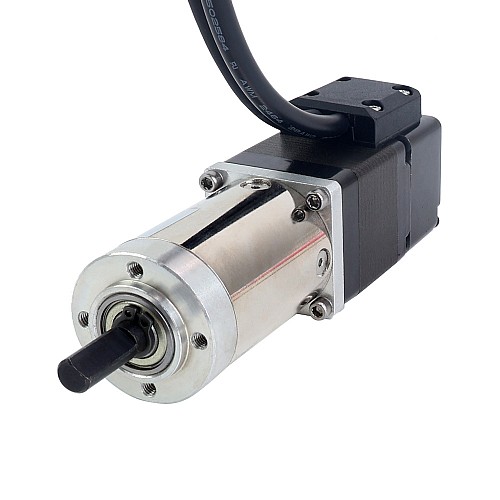

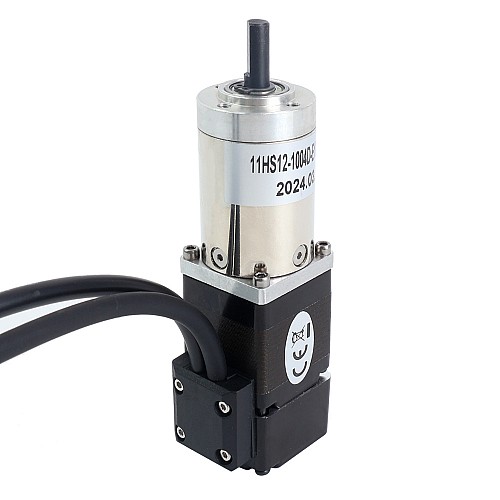

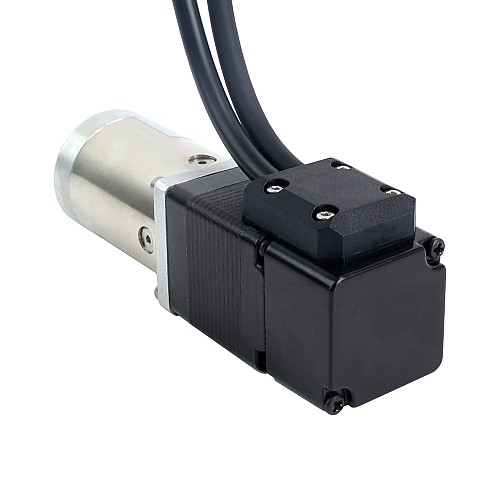

Шаговый двигатель Nema 11 с редуктором и замкнутым контуром, длина = 32 мм, передаточное отношение 100:1, энкодер 1000 имп/об (4000 имп/об)

0 отзывов - Написать отзыв

руб.7445

5 + руб.7037

10 + руб.6671

50 + руб.6342

100 + руб.6044

В наличии: 10000
Модель: 11HS12-1004D-E1000-PG100
Вес брутто: 0.35kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 6

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это шаговый двигатель Nema 11 с замкнутым контуром, планетарным редуктором 99,548:1 и инкрементальным оптическим энкодером с частотой 1000 имп/об (4000 циклов/об). Компактный размер, точное позиционирование и высокий крутящий момент делают его идеальным для применения в ограниченном пространстве, где требуется высокая точность и высокий крутящий момент на низких скоростях.

Характеристики двигателя

Номер детали производителя: 11HS12-1004D-E1000-PG100
Тип двигателя: биполярный шаговый
Угол шага без редуктора: 1,8 градуса
Удерживающий момент без редуктора: 0,06 Нм (8,5 унций-дюймов)
Номинальный ток/фаза: 1,0 А
Сопротивление фазы: 2,0 Ом
Индуктивность: 1,5 мГн ±20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]
Количество выводов: 4
Длина выводов: 300 мм

Редуктор Технические характеристики

Тип редуктора: Планетарный
Длина редуктора: 42,7 мм
Передаточное отношение: 99,548:1
КПД: 70%
Диаметр вала: Φ6 мм
Длина вала: 18 мм
Зазор при отсутствии нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (424,84 унций-дюйма)
Допустимый крутящий момент: 5 Нм (708,06 унций-дюйма)

Характеристики энкодера

Тип выходной цепи: Дифференциальный тип
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 3 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5,5 В
Выходное напряжение высокого уровня: 2,4 В - Vcc
Выходное напряжение низкого уровня: ≤ 0,4 В

Подключение

Контакт	1	2	3	4
Мотор	A+	A-	B+	B-
Цвет	Чёрный	Зелёный	Красный	Синий

Кодер	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Цвет	Красный	Чёрный	Белый	Жёлтый	Оранжевый	Серый	Зелёный	Синий

Двигатель оснащён очень гибким кабелем, который можно сгибать 8 миллионов раз без неудача.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	1.5
Каналы выходного сигнала	3
Номинальный ток (А)	1.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	6
Фазовое сопротивление (Ом)	2.0
Шаговый двигатель с	Энкодер/редуктор
Физические характеристики
Диаметр вала (мм)	6
Длина вала (мм)	18
Длина тела (мм)	32
Метод инвентаризации	Выделенный инвентарь
Передаточное отношение	100
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Планетарный редуктор серии PG
