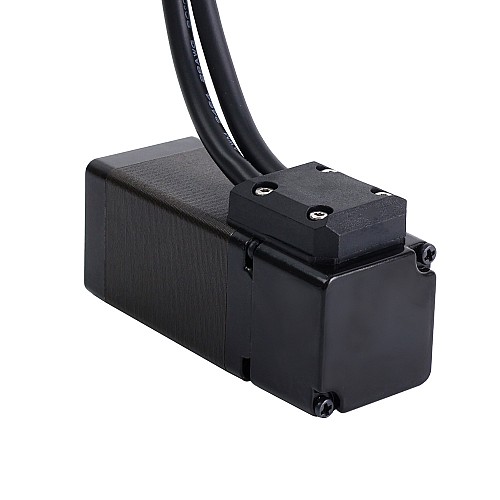

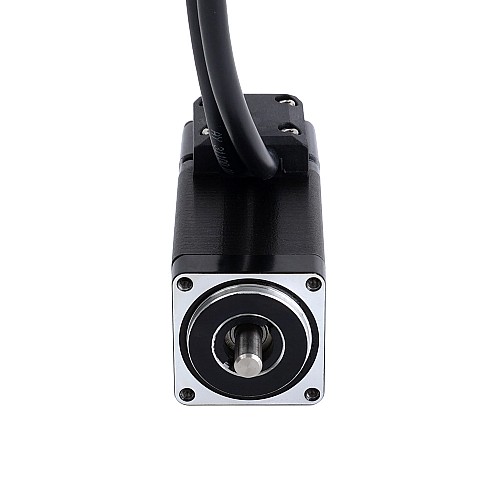

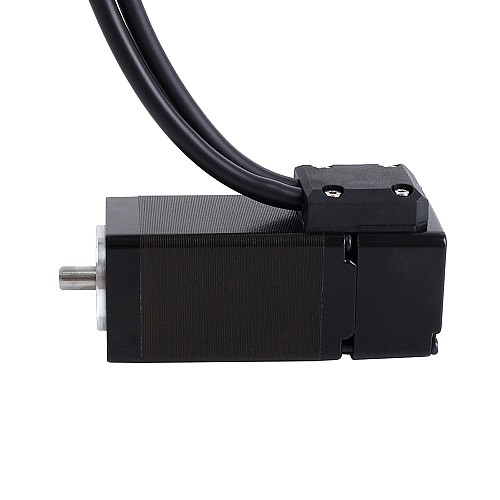

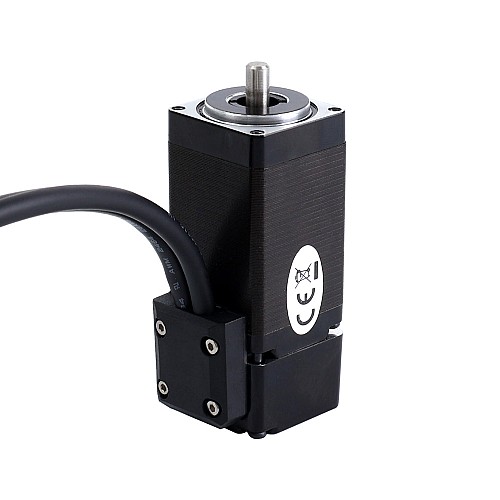

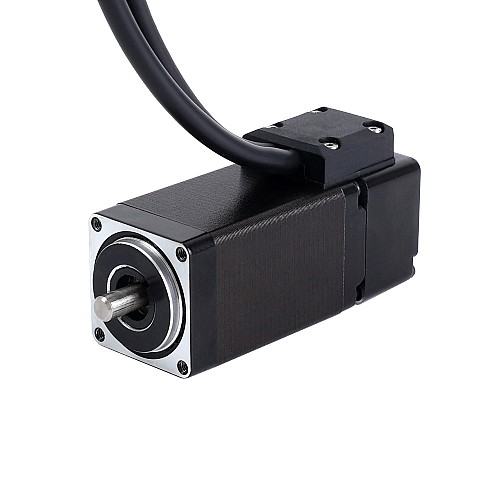

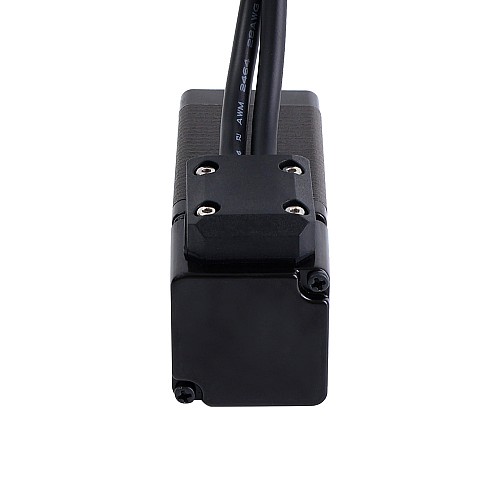

Шаговый двигатель Nema 11 с коротким валом и замкнутым контуром, 0,14 Нм (19,83 унций-дюйма), энкодер 1000 имп/об (4000 циклов/об)

0 отзывов - Написать отзыв

руб.4438

5 + руб.4239

10 + руб.4056

50 + руб.3889

100 + руб.3735

В наличии: 10000
Модель: 11HS20-1004D-E1000-EGS
Вес брутто: 0.29kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 30

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это шаговый двигатель Nema 11 с замкнутым контуром, инкрементальным оптическим энкодером 1000 имп/об (4000 имп/об), номинальным током 1,0 А, длиной вала 10 мм и удерживающим моментом 0,14 Нм (19,83 унций-дюйм). По сравнению с шаговыми двигателями с открытым контуром он имеет более высокую точность, более высокий крутящий момент, меньший нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы.

Электрические характеристики

Номер детали производителя: 11HS20-1004D-E1000-EGS
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 0,14 Нм (19,83 унций-дюймов)
Номинальный ток/фаза: 1,0 А
Сопротивление фазы: 3,5 Ом ± 10%
Индуктивность: 3,2 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер рамы: 28 x 28 мм
Длина корпуса: 69 мм
Диаметр вала: Φ5 мм
Длина вала: 10 мм
Длина вывода: 300 мм
Вес: 0,228 кг

Характеристики энкодера

Тип выходной цепи: дифференциальный
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 3 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5,5 В
Выходное напряжение высокого уровня: 2,4 В - Vcc
Выходное напряжение низкого уровня: ≤ 0,4 В

Подключение

Контакт	1	2	3	4
Двигатель	A+	A-	B+	B-
Цвет	Черный	Зеленый	Красный	Синий

Кодировщик	EA+	VCC	GND	EB+	EB-	EA-	EZ+	EZ-
Цвет	Белый	Красный	Черный	Оранжевый	Серый	Жёлтый	Зелёный	Синий

Двигатель оснащён сверхгибким кабелем, который можно сгибать 8 миллионов раз без каких-либо повреждений.

Тип продукта
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3.2
Каналы выходного сигнала	3
Номинальный ток (А)	1.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	19.83
Удерживающий момент (Нсм)	14
Фазовое сопротивление (Ом)	3.5
Физические характеристики
Вес(г)	228
Диаметр вала (мм)	5
Длина вала (мм)	10
Длина тела (мм)	69
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
