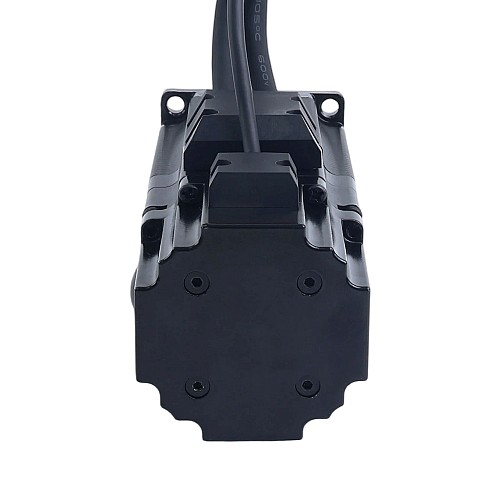

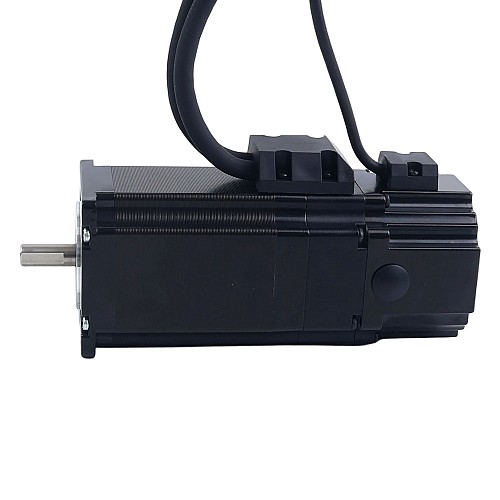

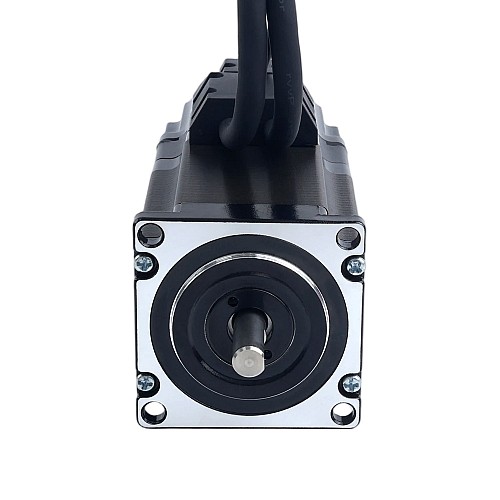

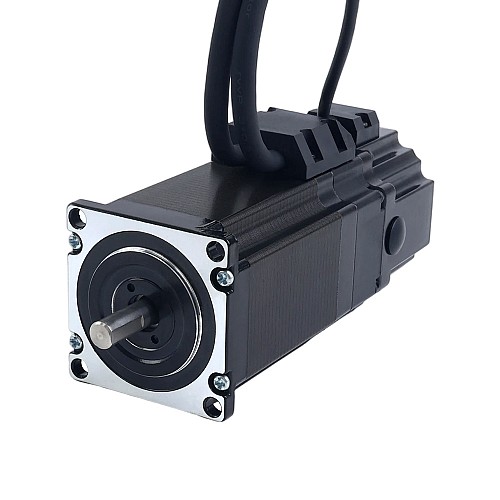

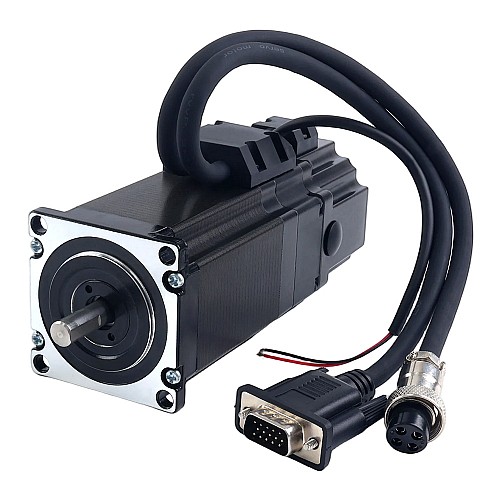

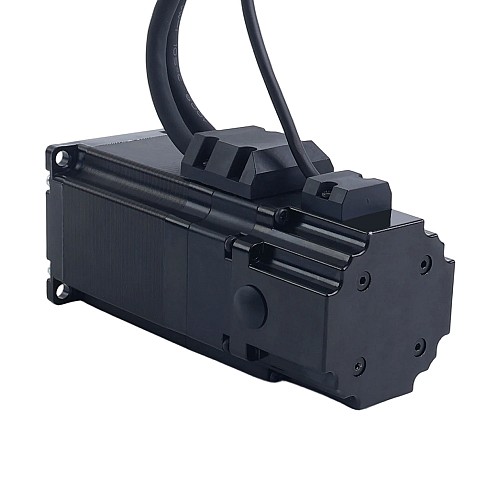

Шаговый двигатель с замкнутым контуром Nema 23 серии S 2Нм(283.28 унц.дюйм) с электромагнитным тормозом 2,8Нм(396,51 унц.дюйм)

0 отзывов - Написать отзыв

руб.5720

5 + руб.5438

10 + руб.5182

50 + руб.4949

100 + руб.4736

В наличии: 10000
Модель: 23HS30-5004D-E1000-B280
Вес брутто: 1.71kg
Сертифицировано: ISO, CE, UKCA, RoHS

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Это шаговый двигатель с замкнутым контуром серии S Nema 23 с моментом удержания 2,0 Н·м (283,28 унц·дюйм) и номинальным током 5,0 А. Оснащен инкрементальным оптическим энкодером на 1000 имп/об и электромагнитным тормозом на 24 В с моментом 2,8 Н·м (396,51 унц·дюйм). Он сочетает в себе точность и надежность управления с замкнутым контуром с безопасностью и энергоэффективностью тормоза с отключением питания. В основном используется в автоматизированном оборудовании, таком как вертикальные оси и роботы, которые требуют блокировки при отключении питания и точного позиционирования.

Электрические характеристики

Номер производителя: 23HS30-5004D-E1000-B280
Количество фаз: 2
Угол шага: 1,8 град.
Момент удержания: 2,0 Н·м (283,28 унц·дюйм)
Номинальный ток/фаза: 5,0 А
Сопротивление фазы: 0,42 Ом
Индуктивность: 1,7 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C [266°F]

Механические характеристики

Размер рамы: 57 x 57 мм
Длина корпуса: 136,5 мм
Диаметр вала: Φ8 мм
Длина вала: 21 мм
Длина вала D-типа: 15 мм
Длина троса тормоза: 180 мм
Длина кабеля двигателя: 300 мм
Длина кабеля энкодера: 300 мм
Вес: 1,61 кг

Характеристики энкодера

Тип выходной цепи: Дифференциальный
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5 В
Выходной ток: 25 мА
Выходное высокое напряжение: 4,5 В
Выходное низкое напряжение: 4,2-4,3 В
Максимальная выходная частота: 60 кГц

Подключения тормоза

Красный -- 24V+
Черный -- 24V-
2,8 Н·м (396,51 унц·дюйм)

Подключение

PIN	1	2	3	4
Двигатель	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Энкодер	VCC	GND	EA+	EA-	EB+	EB-

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Индуктивность (мГн)	1.7
Каналы выходного сигнала	2
Номинальный ток (А)	5
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий момент (Нсм)	200
Фазовое сопротивление (Ом)	0.42
Шаговый двигатель с	Энкодер/тормоз
Спецификация тормозов
Время отклика (мс)	50
Мощность торможения (Вт)	3.72
Номинальное напряжение тормоза (В)	24
Тип тормоза	Тормоз выключения питания
Ток торможения (А)	0.155
Тормозной момент (Нсм)	280
Физические характеристики
Диаметр вала (мм)	8
Длина вала (мм)	21
Длина тела (мм)	136.5
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	D
