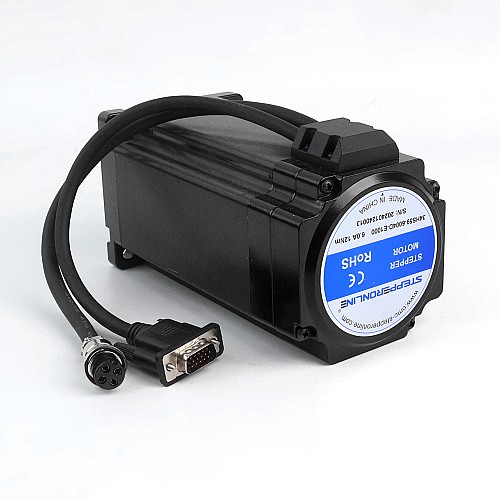

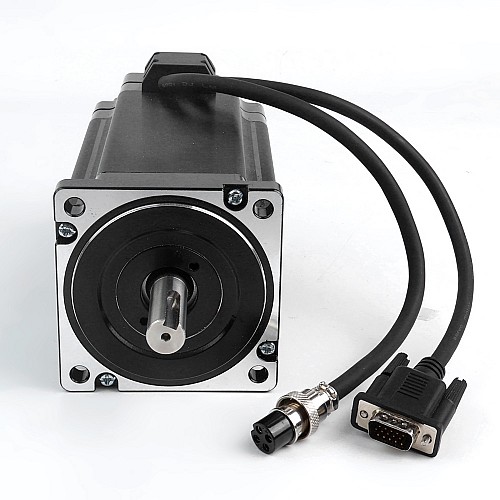

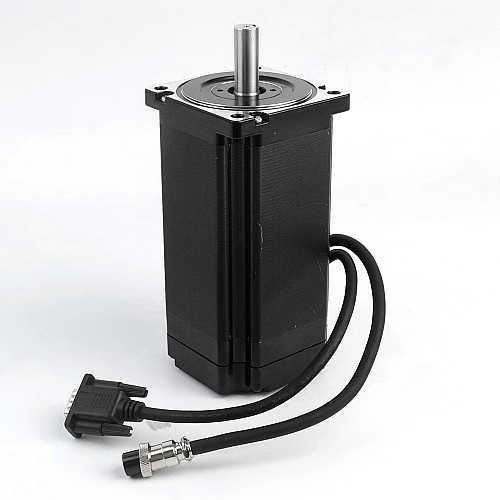

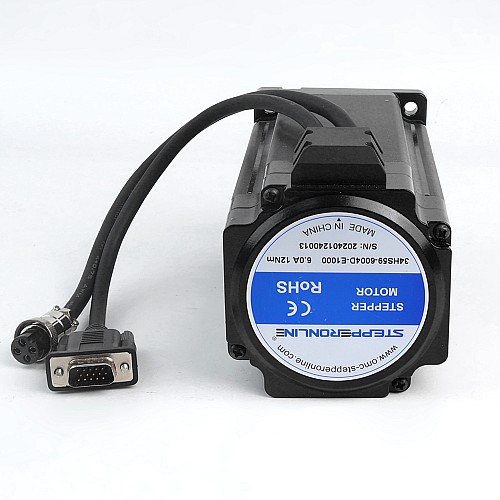

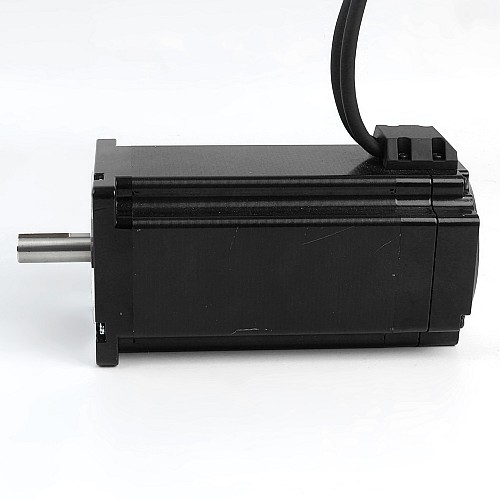

Б/у - шаговый двигатель с замкнутым контуром Nema 34 серии S, 12,0 Н·м (1699,34 унций·дюйма), энкодер 1000 имп/об (4000 имп/об)

Used -55 %

Б/у - шаговый двигатель с замкнутым контуром Nema 34 серии S, 12,0 Н·м (1699,34 унций·дюйма), энкодер 1000 имп/об (4000 имп/об)

0 отзывов - Написать отзыв

руб.5257

руб.2369

В наличии: 10000
Модель: 34HS59-6004D-E1000-USED
Вес брутто: 5.90kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 0

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Что означает «б/у продукт»?

Б/у продукты STEPPERONLINE — это товары second-sale, которые могут иметь незначительные дефекты (царапины, сколы краски, поврежденная упаковка, измененная длина кабеля и т.д.).
Все б/у продукты проходят строгий контроль качества для обеспечения полной функциональности.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Электрические характеристики

Номер детали производителя: 34HS59-6004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 12,0 Нм (1699,34 унций-дюйм)
Номинальный ток/фаза: 6,0 А
Фазовое сопротивление: 0,53 Ом ± 10%
Индуктивность: 4,8 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Физические характеристики

Размер рамы: 86 x 86 мм
Длина корпуса: 175 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина вала шпоночного паза: 25 мм
Длина вывода: 300 мм
Вес: 5,5 кг

Спецификация кодировщика

Тип выходной цепи: Дифференциальный тип
Тип энкодера: оптический инкрементальный
Разрешение энкодера: 1000PPR (4000CPR)
Каналы выходного сигнала: 2 канала
Минимальное напряжение питания: 4,5 В
Максимальное напряжение питания: 5 В
Выходной ток: 25 мА
Выходное высокое напряжение: 4,5 В
Выходное низкое напряжение: 4,2–4,3 В
Максимальная выходная частота: 60 кГц

Связь

ПРИКОЛОТЬ	1	2	3	4
Мотор	А+	А-	B+	Б-

ПРИКОЛОТЬ	2	3	1	13	11	12
Кодер	ВКЦ	ЭГНД	ЕА+	EA-	ЭБ+	ЭБ-

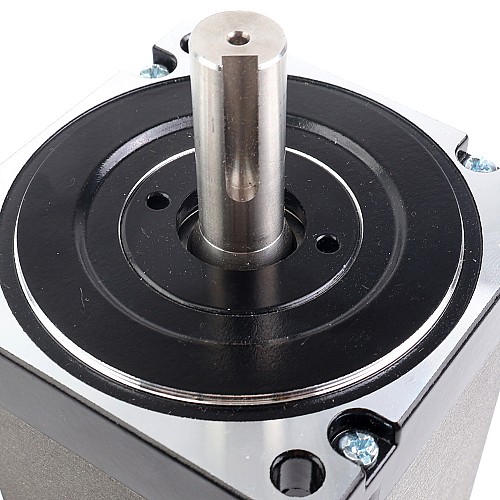

Примечание о состоянии продукта: на валу двигателя имеются очевидные вмятины, а на поверхности двигателя наблюдается незначительное отслоение краски.

Двигатель оснащен сверхгибким кабелем, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Состояние продукта	Использовал
Тип продукта	Шаговый двигатель с замкнутым контуром
Электрические характеристики
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	4.8
Каналы выходного сигнала	2
Номинальный ток (А)	6.0
Разрешение кодера	1000PPR
Тип выходной цепи	Дифференциал
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	1699.34
Удерживающий момент (Нсм)	1200
Фазовое сопротивление (Ом)	0.53
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Длина тела (мм)	169
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Рейтинг IP	40
Серия продуктов	Серия S
