Комплект шагового двигателя Nema 34 с замкнутым контуром, 3 оси, 12,0 Нм (1699,34 унций-дюйма) серии TS с блоком питания

Комплект шагового двигателя Nema 34 с замкнутым контуром, 3 оси, 12,0 Нм (1699,34 унций-дюйма) серии TS с блоком питания

0 отзывов - Написать отзыв

руб.27823

5 + руб.26933

10 + руб.26098

50 + руб.25313

100 + руб.24574

В наличии: 10000
Модель: 3-CLTS120-V41
Вес брутто: 23.70kg
Сертифицировано: ISO, CE

Доступные варианты

Отправка из

Китай

США

Германия

Великобритания

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

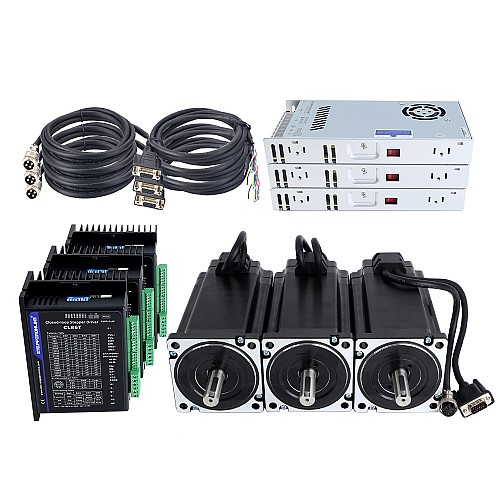

В этот комплект ЧПУ входят:

3 x 34HS59-6004D-E1000: шаговый двигатель Nema 34 с замкнутым контуром 12,0 Нм/1699,34 унций/дюйм с энкодером 1000 имп/об
3 x CL86T-V41: драйвер шагового двигателя с замкнутым контуром V4.1 0~8,0 А 18~80 В переменного тока/24~110 В постоянного тока для шагового двигателя Nema 34
3 x LE-350-60: импульсный источник питания 350 Вт 60 В 5,8 А 115/230 В для шагового двигателя, комплекты ЧПУ для фрезерного станка
3 x CE2M: удлинительный кабель энкодера длиной 1,7 м (67 дюймов) для шагового двигателя с замкнутым контуром
3 x CM2M-18: удлинительный кабель двигателя AWG18 длиной 1,7 м (67 дюймов) с авиационным штекером GX16
1 x CABLE-PC-1: отладочный кабель RS232

Характеристики двигателя

Номер детали производителя: 34HS59-6004D-E1000
Количество фаз: 2
Угол шага: 1,8 градуса
Удерживающий момент: 12,0 Нм (1699,34 унций-дюйм)
Номинальный ток/фаза: 6,0 А
Сопротивление фазы: 0,53 Ом ± 10%
Индуктивность: 4,8 мГн ± 20% (1 кГц)
Размер рамы: 86 x 86 мм
Длина корпуса: 175 мм
Диаметр вала: Φ14 мм
Длина вала: 37 мм
Длина вала со шпоночным пазом: 25 мм
Длина вывода: 300 мм
Класс изоляции: B 130 °C[266 °F]

Характеристики энкодера

Тип выходной цепи: Дифференциальный
Тип энкодера: Оптический инкрементальный
Разрешение энкодера: 1000 имп/об (4000 имп/об)
Выход Каналы сигнала: 2 канала
Напряжение питания мин.: 4 В
Напряжение питания макс.: 5 В
Выходной ток: 100 мА
Выходное высокое напряжение: 5 В
Выходное низкое напряжение: 4,5 В
Выходная частота макс.: 60 кГц

Характеристики драйвера

Выходной пиковый ток: 0~8,0 А
Входное напряжение: +18~80 В переменного тока/24~110 В постоянного тока
Ток логического сигнала: 7~16 мА (типично 10 мА)
Частота импульсного входа: 0~200 кГц
Быстрый отклик, без задержки и практически без времени установления
Высокий крутящий момент при запуске и низкой скорости, высокая жесткость в состоянии покоя
Предлагает производительность, подобную сервоприводу, по гораздо более низкой цене

Характеристики источника питания

Номер детали: LE-350-60
Входное напряжение: 115/230 В переменного тока ±20%
Входная частота: 47–63 Гц
Входной ток: 40 А/230 В переменного тока
Выходное напряжение: 60 В
Выходной ток: 5,8 А
Номинальная выходная мощность: 350 Вт
Ток утечки: <0,5 мА/230 В переменного тока
Размеры: 215*115*30 мм (Д*Ш*В)
Внутренний фильтр электромагнитных помех
Высокая эффективность низкая стоимость
Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
Защита от перегрузки по току, перенапряжения, короткого замыкания и перегрева

Подключение двигателя и энкодера

PIN	1	2	3	4
Двигатель	A+	A-	B+	B-

PIN-код	2	3	1	13	11	12
Энкодер	VCC	EGND	EA+	EA-	EB+	EB-

Подключение удлинительного кабеля двигателя

PIN	1	2	3	4
Цвет	Черный	Зеленый	Красный	Синий

Подключение удлинительного кабеля энкодера

ПИН-код	2	3	1	13	11	12
Цвет	Красный	Белый	Черный	Синий	Жёлтый	Зелёный

ОБРАТИТЕ ВНИМАНИЕ: толстый чёрный провод можно использовать для экранирования, но это не обязательно, поэтому его можно не подключать.

Мы постепенно заменим блоки питания в этом комплекте на новейшую модель: LE-350-60. Новый блок питания представляет собой сверхтонкий блок питания, оптимизированный для промышленной автоматизации. В процессе замены каждый склад может случайным образом отправлять новые и старые версии.

CL86T в этом комплекте — это последняя версия 4.1, которая по сравнению с версией 4.0 открывает интерфейс RS232 и предоставляет бесплатный отладочный кабель, что делает настройку параметров более удобной.

Двигатель поставляется с очень гибким кабель, который можно сгибать 8 миллионов раз без повреждения.

Тип продукта
Тип продукта	Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное опорное напряжение (В)	18 - 80AC/ 24 - 110DC
Имеет ли кривая крутящего момента/тяги?	Нет
Количество осей	3
Разрешение кодера	1000PPR
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	1699.34
Удерживающий момент (Нсм)	1200
Физические характеристики
Диаметр вала (мм)	14
Длина вала (мм)	37
Источник питания	Источник питания
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 34 (86 x 86)
Серия продуктов	Серия TS
Тип выхоDного вала	Шпоночный паз

File	Size
34HS59-6004D-E1000_Full_Datasheet.pdf	164.64KB	Download
CL86T-V41.STEP	6.95MB	Download
LE-350-60.pdf	229.51KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34HS59-6004D-E1000_Torque_Curve.pdf	101.3KB	Download
