Внешний стек Nema 14 35 мм, вывод 0,57 А, длина 4,877 мм (0,192 дюйма), длина 150 мм

Снято с производства

Внешний стек Nema 14 35 мм, вывод 0,57 А, длина 4,877 мм (0,192 дюйма), длина 150 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 14E13S0574QE3-150RS
Вес брутто: 0.34kg
Сертифицировано: ISO, CE, RoHS

Products Sold: 9

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

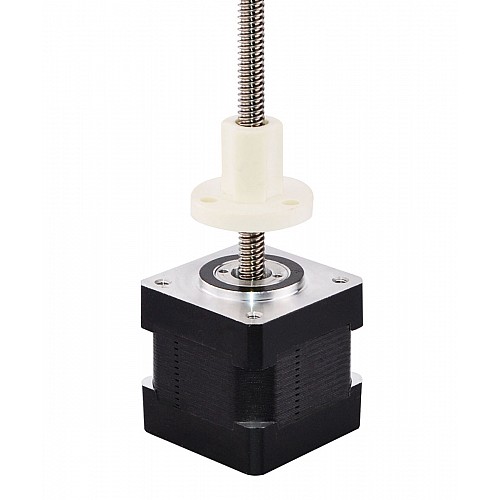

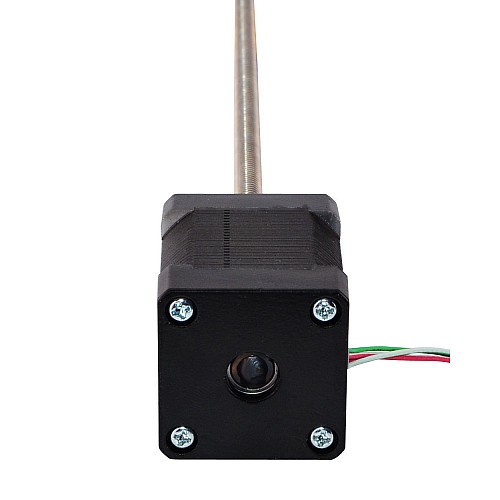

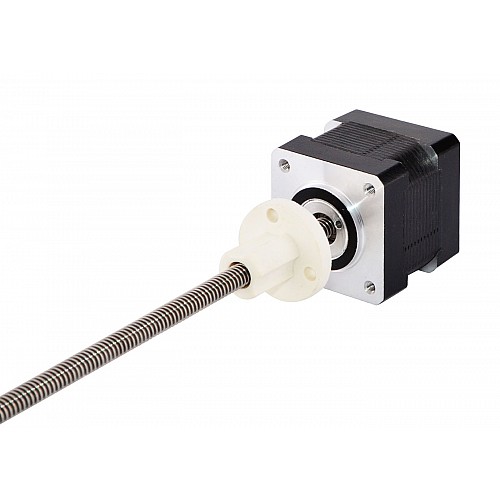

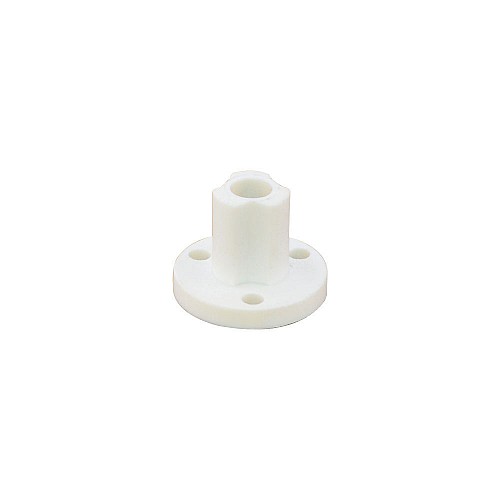

Эта модель практически идентична линейному актуатору Haydon Kerk серии 35000 с внешним шаговым двигателем типоразмера 14. Двигатель представляет собой шаговый двигатель Nema 14 с корпусом 35 мм, углом поворота 1,8 градуса и силой тока 0,57 А, интегрированный с ходовым винтом диаметром 5,54 мм (0,2181 дюйма) и длиной 150 мм (5,9055 дюйма) и гайкой из полиоксиметилена (POM). Линейный ход составляет 4,877 мм (0,192 дюйма) за оборот.

Электрические характеристики

Номер детали производителя: 14E13S0574QE3-150RS(14E13S0574QE-150RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8°
Минимальная тяга: 70 Н (300 имп/с)
Номинальный ток/фаза: 0,57 А
Фазовое сопротивление: 8,8 Ом
Напряжение: 5 В
Индуктивность: 13 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 35 x 35 мм
Длина тела: 35 мм
Длина ходового винта: 150 мм (5,9055 дюйма)

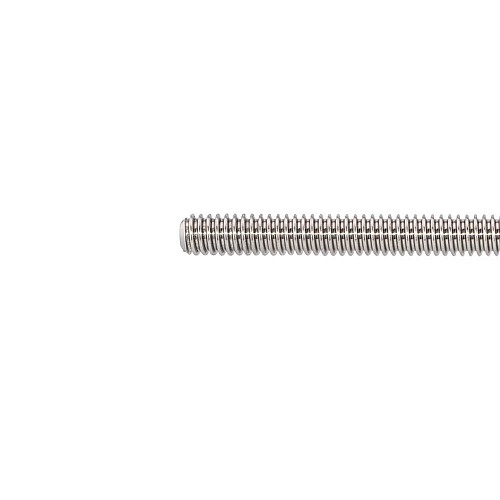

Диаметр ходового винта: Φ5,54 мм (0,2181 дюйма)
Шаг: 0,024384 мм (0,00096 дюйма)
Ход/оборот грифеля: 4,877 мм (0,192 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 162 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 14E17S0914QE3-250RS .

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	13
Минимальная тяга (Н) при 300 импульсах в секунду	70
Номинальный ток (А)	0.57
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	8.8
Физические характеристики
Диаметр ходового винта (мм)	5.54
Длина вывода (мм)	300
Длина тела (мм)	35
Длина ходового винта (мм)	150
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 14 (35 x 35)
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	4.877
Ход/Шаг (мм)	0.024384
