Внешний стек Nema 11 45 мм, вывод 0,75 А, длина 101 мм (0,025 дюйма)

Снято с производства

Внешний стек Nema 11 45 мм, вывод 0,75 А, длина 101 мм (0,025 дюйма)

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 11E18S0754ED2-101RS
Вес брутто: 0.55kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

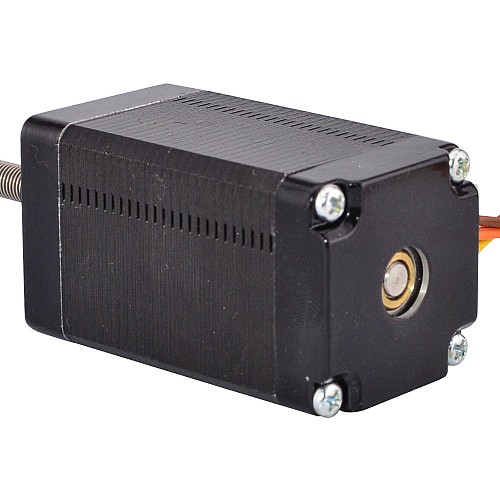

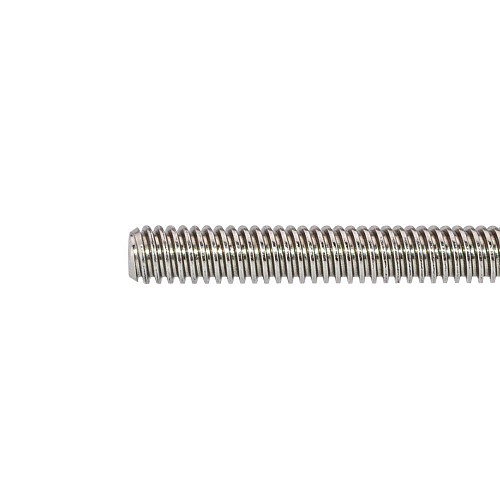

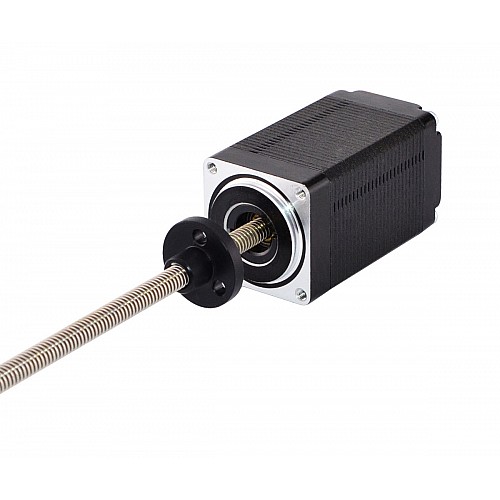

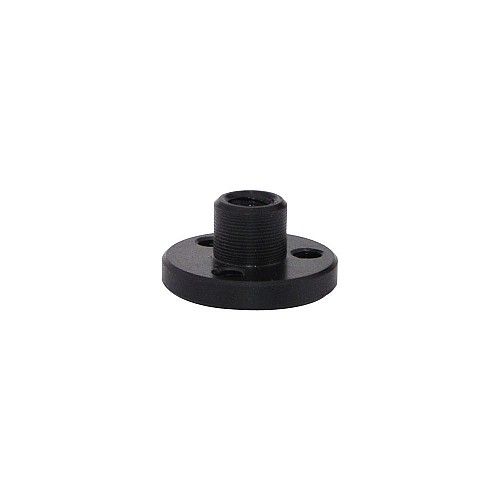

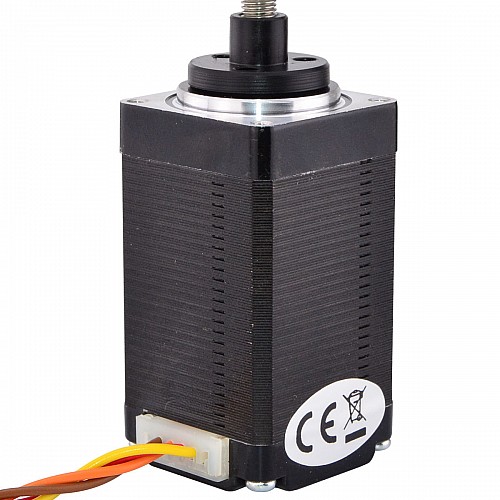

Эта модель представляет собой экономичный линейный шаговый двигатель, называемый внешним линейным приводом Nema 11. Двигатель представляет собой 45-миллиметровый шаговый двигатель Nema 11 с углом поворота 1,8 градуса и силой тока 0,75 А. Двигатель интегрирован со стержнем Tr4.76x0.635 длиной 101 мм и гайкой из полиоксиметилена (POM), которая перемещается вдоль стержня.

Электрические характеристики

Номер детали производителя: 11E18S0754ED2-101RS(11E18S0754ED-101RS)
Тип двигателя: внешний линейный шаговый двигатель
Угол шага: 1,8 градуса
Удерживающий момент: 0,095 Нм (13,45 унций-дюймов)
Номинальный ток/фаза: 0,75 А
Фазовое сопротивление: 6,7 Ом
Напряжение: 3 В
Индуктивность: 3,0 мГн ± 20% (1 кГц)

Физические характеристики

Размер оправы: 28 x 28 мм
Длина тела: 45 мм
Длина ходового винта: 101 мм (3,976 дюйма)
Диаметр ходового винта: Φ4,76 мм (0,1874 дюйма)
Шаг: 0,003175 мм (0,000125 дюйма)
Шаг/оборот: 0,635 мм (0,025 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 200 г

Связь

А+	А-	B+	Б-
Красный	Желтый	Серый	Зеленый

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар: 11E18S0754ED4-101RS.

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	3
Номинальный ток (А)	0.75
Угол шага (град.)	1.8
Удерживающий крутящий момент (унции на дюйм)	13.45
Удерживающий момент (Нсм)	9.5
Фазовое сопротивление (Ом)	6.7
Физические характеристики
Диаметр ходового винта (мм)	4.76
Длина вывода (мм)	304
Длина тела (мм)	45
Длина ходового винта (мм)	101.6
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип линейного двигателя	Внешний(Acme)
Ход/оборот (мм)	0.635
Ход/Шаг (мм)	0.003175
