Nema 11, не закрепленный, 46 мм, вывод 0,75 А, длина 250 мм

Снято с производства

Nema 11, не закрепленный, 46 мм, вывод 0,75 А, длина 250 мм

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 11N18S0754ED3-250RS
Вес брутто: 0.53kg
Сертифицировано: ISO, CE, RoHS

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

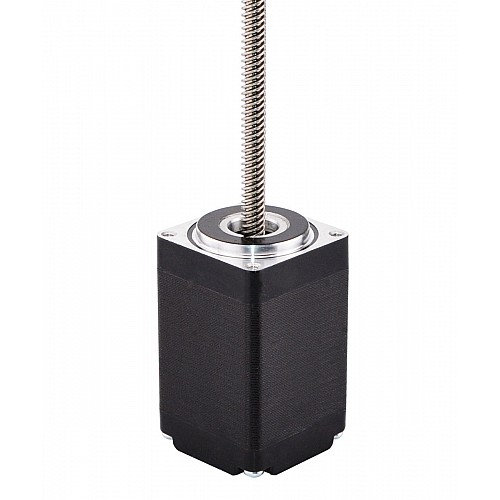

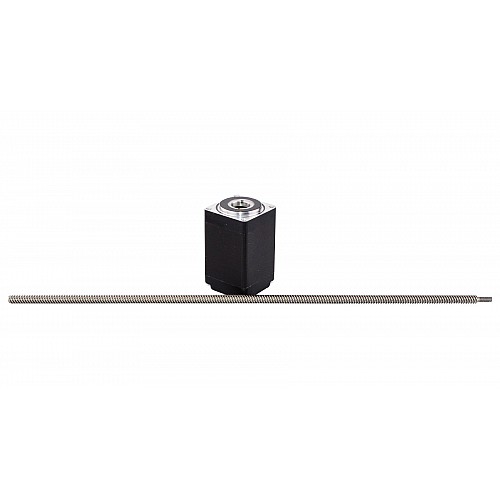

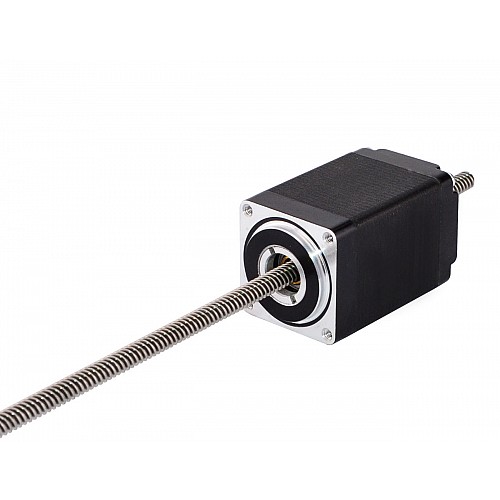

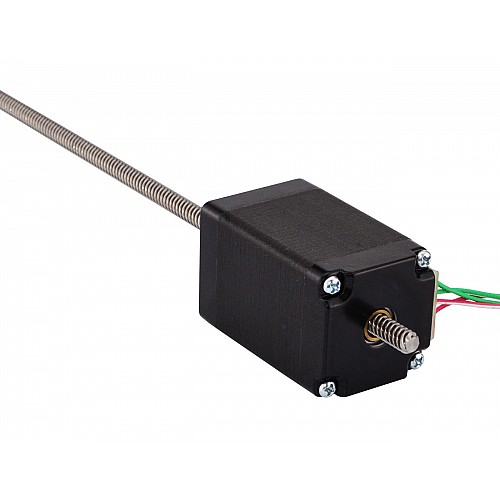

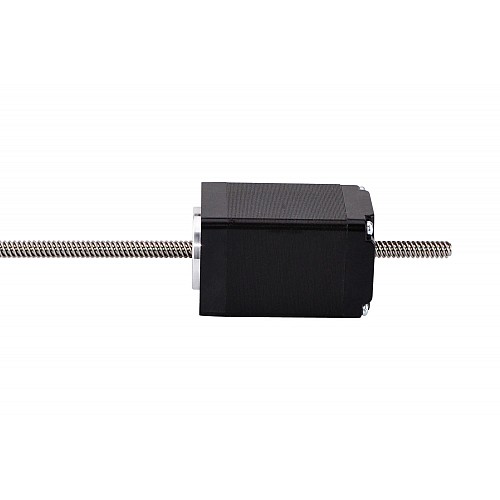

Эта модель практически идентична линейному актуатору Haydon Kerk серии 28000 с двухрядным нефиксированным шаговым двигателем типоразмера 11. Двигатель представляет собой шаговый двигатель Nema 11 с корпусом 46 мм, углом поворота 1,8 градуса и током 0,75 А, работающий с ходовым винтом диаметром 4,76 мм (0,1874 дюйма) и длиной 250 мм (9,8425 дюйма). Линейный ход составляет 0,635 мм (0,025 дюйма) за оборот.

Электрические характеристики

Номер детали производителя: 11N18S0754ED3-250RS(11N18S0754ED-250RS)
Тип двигателя: линейный шаговый двигатель без фиксации
Угол шага: 1,8°
Минимальная тяга: 77 Н (300 тяг в секунду)
Номинальный ток/фаза: 0,75 А
Фазовое сопротивление: 6,7 Ом
Напряжение: 5 В
Индуктивность: 5,8 мГн±20%(1 кГц)

Физические характеристики

Размер оправы: 28 x 28 мм
Длина тела: 46 мм
Длина ходового винта: 250 мм (9,8425 дюйма)
Диаметр ходового винта: Φ4,76 мм (0,1874 дюйма)
Шаг: 0,003175 мм (0,000125 дюйма)
Ход/оборот грифеля: 0,635 мм (0,025 дюйма)
Количество отведений: 4
Длина кабеля: 300 мм
Вес: 180 г

Связь

А+	А-	B+	Б-
Красный	Красно-белый	Зеленый/Белый	Зеленый

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ невозможен. Альтернативный товар — 11N18S1004ED5-250RS .

Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	5.8
Минимальная тяга (Н) при 300 импульсах в секунду	77
Номинальный ток (А)	0.75
Угол шага (град.)	1.8
Фазовое сопротивление (Ом)	6.7
Физические характеристики
Диаметр ходового винта (мм)	4.76
Длина вывода (мм)	300
Длина тела (мм)	46
Длина ходового винта (мм)	250
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип линейного двигателя	Не-захваченный
Ход/оборот (мм)	0.635
Ход/Шаг (мм)	0.003175
