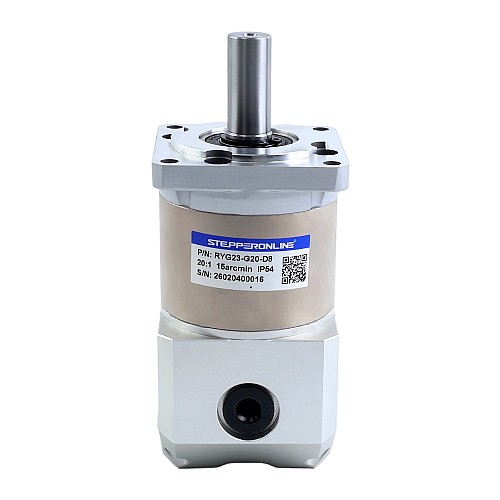

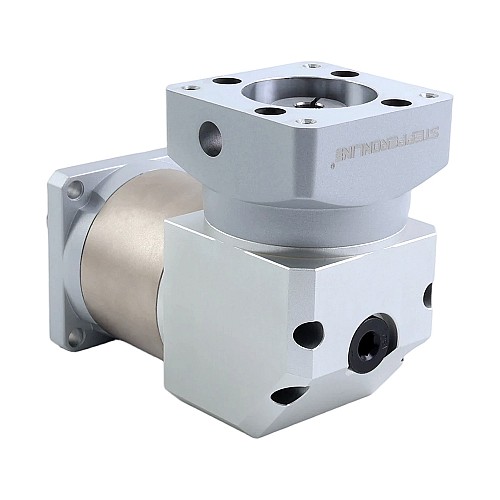

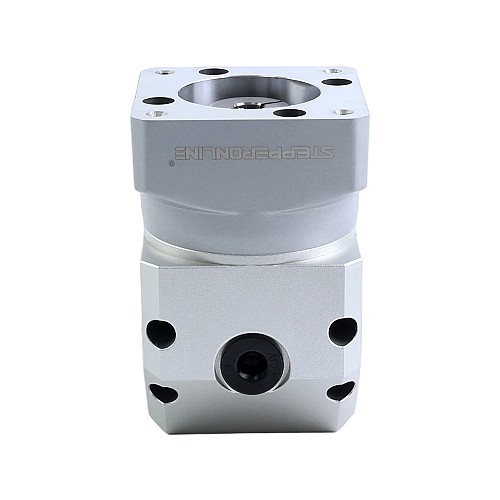

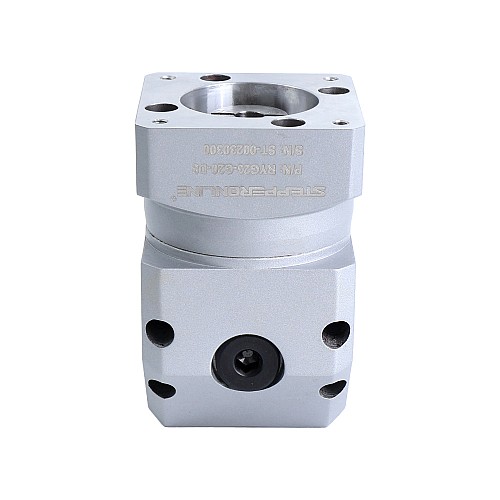

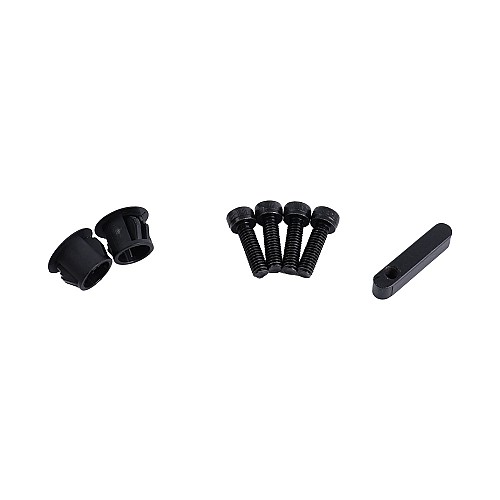

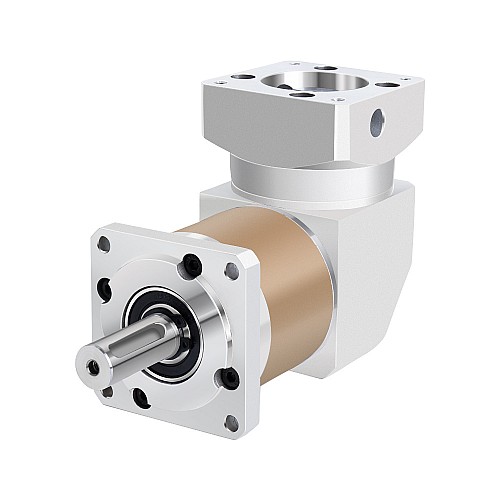

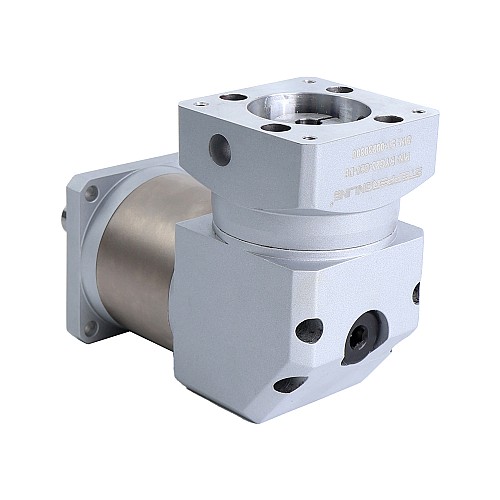

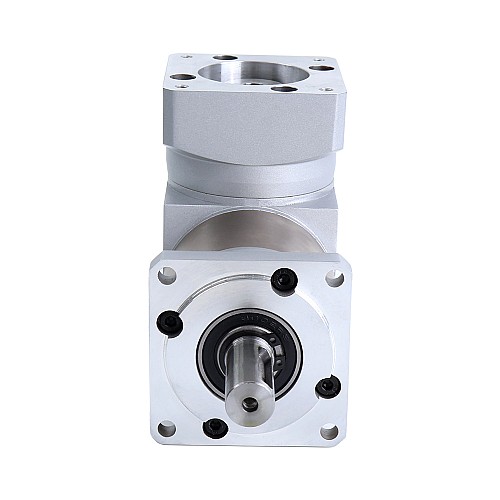

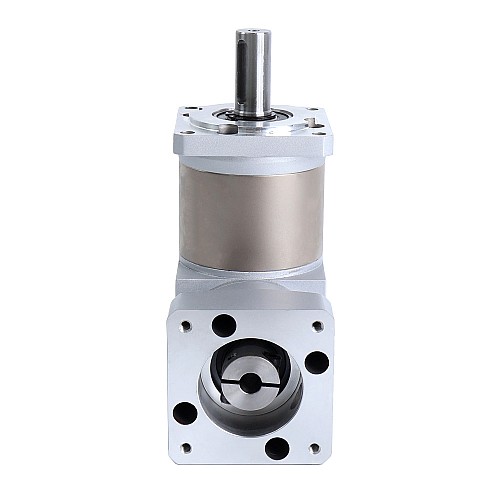

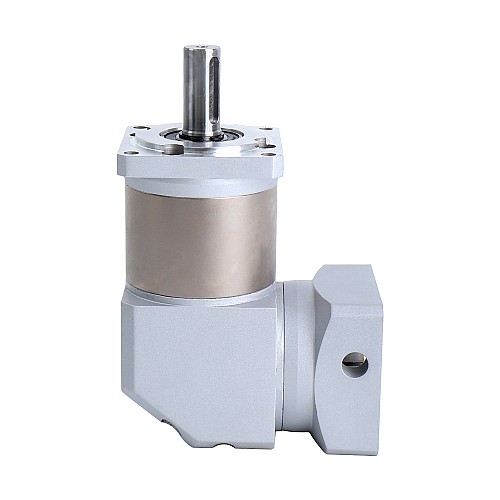

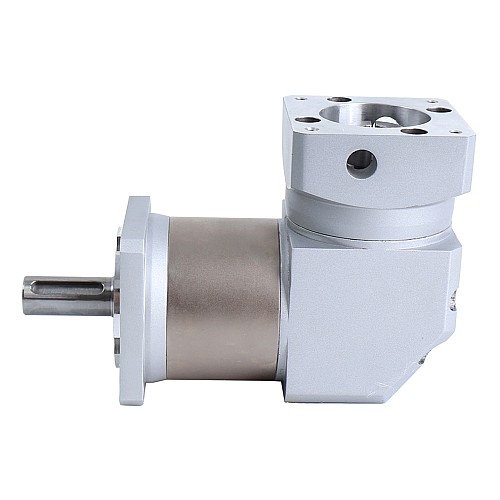

Угловой планетарный редуктор серии RYG, передаточное отношение 20:1, люфт 15 угловых минут для шагового двигателя Nema 23

Размер этого редуктора составляет 60 x 60 мм, а диаметр входного вала — 8 мм. Этот угловой редуктор разработан для шагового двигателя Nema 23, а высокоскоростной и низкоскоростной валы имеют взаимное расположение под углом 90 градусов или прямым углом.
Одним из основных преимуществ углового редуктора является его компактный размер и возможность установки в ограниченном пространстве, что делает его популярным выбором для применений, где приводное оборудование должно располагаться близко к ведомому оборудованию, например, на конвейерах или другом оборудовании.

Примечание: Когда номинальная входная скорость редуктора составляет 1000 об/мин, значение шума составляет <= 55 дБ; Когда номинальная скорость входного вала составляет 3000 об/мин, уровень шума составляет <=65 дБ.

Характеристики редуктора

• Номер детали: RYG23-G20-D8
• Тип редуктора: Планетарный с прямым углом
• Материал шестерни: Легированная сталь
• Передаточное отношение: 20:1
• КПД: 96%
• Инерция ротора: 0,03 кг·см²
• Лихой ход на холостом ходу: <=15 угловых минут
• Максимально допустимый крутящий момент: 30 Нм (265,52 фунт-дюйм)
• Допустимый крутящий момент: 60 Нм (531,04 фунт-дюйм)
• Максимальная осевая нагрузка вала: 230 Н
• Максимальная радиальная нагрузка вала: 450 Н
• Номинальная входная скорость: 3000 об/мин
• Макс. Скорость входного сигнала: 6000 об/мин
• Уровень шума: <=55 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 ч
• Рабочая температура: -20~150 ℃

Физические характеристики

• Размер рамы: 60 x 60 мм
• Длина коробки передач: 115,5 мм
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: Φ35 мм
• Диаметр входного вала: Φ8 мм
• Длина входного вала: 12-31 мм
• Вес: 1700 г
