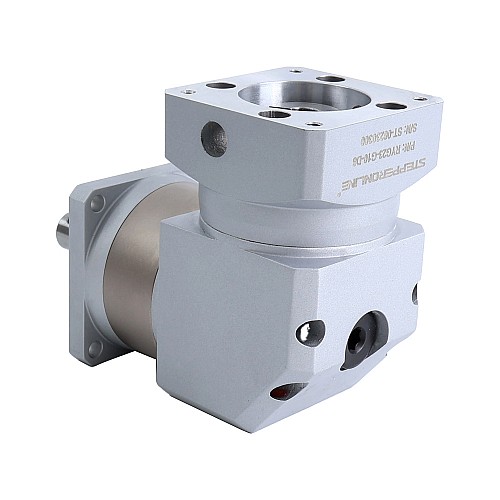

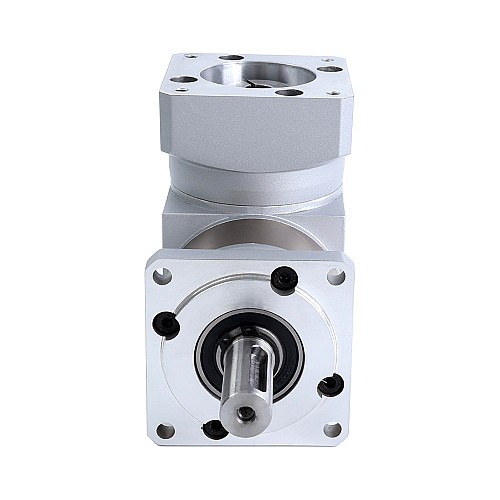

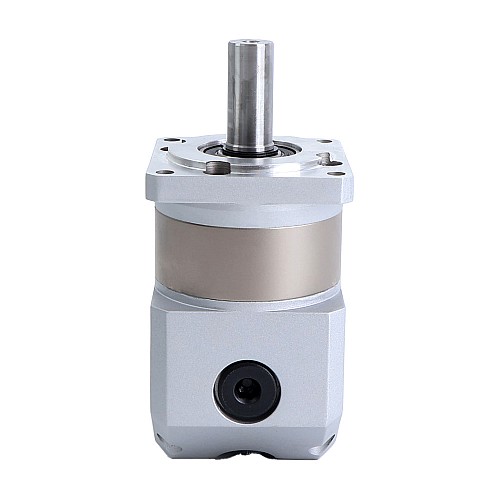

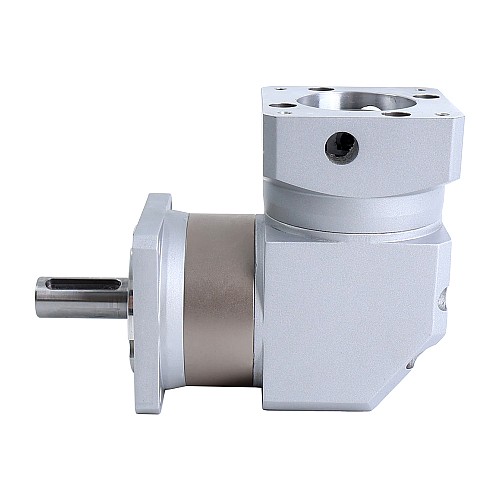

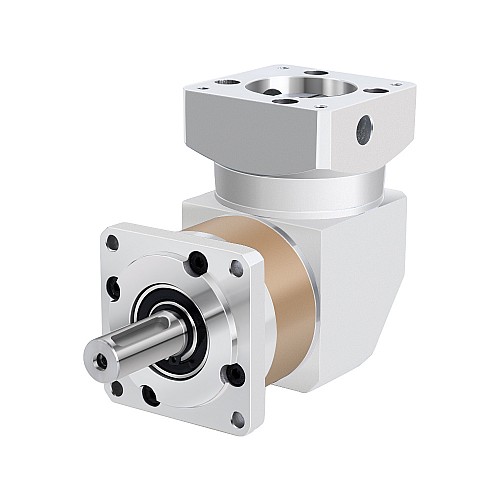

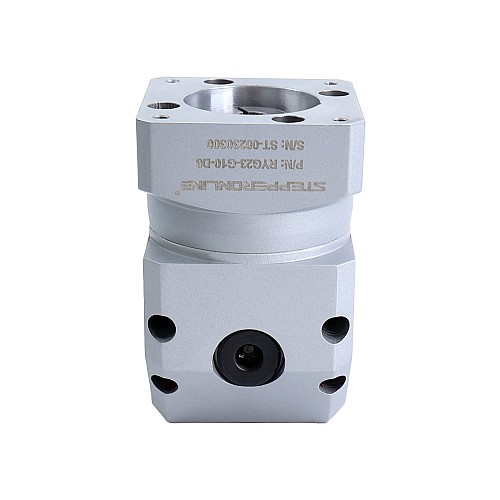

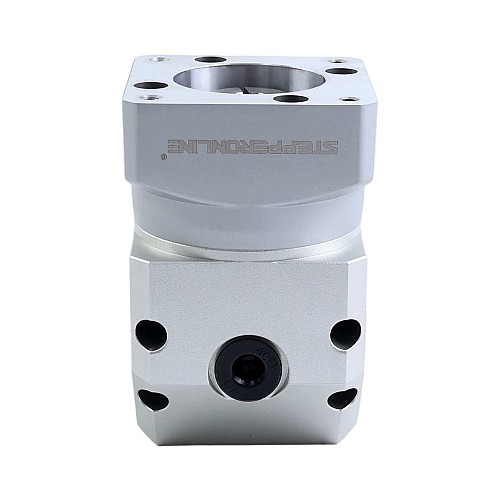

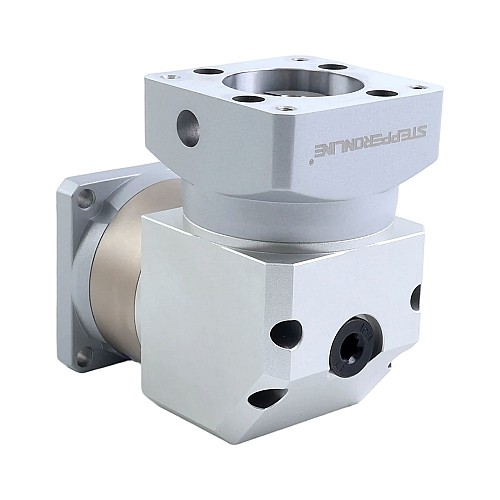

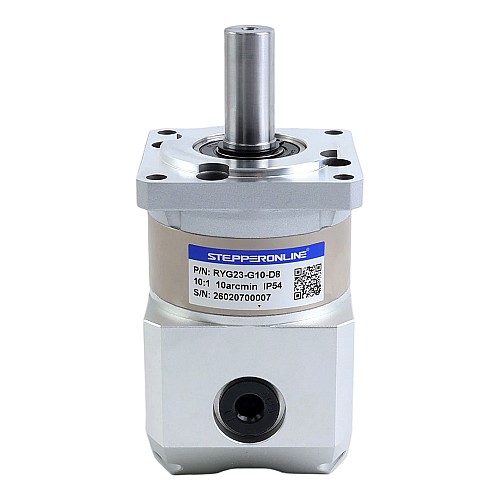

Угловой планетарный редуктор серии RYG, передаточное отношение 10:1, люфт 10 угловых минут для шагового двигателя Nema 23

Размер этого редуктора составляет 60 x 60 мм, а диаметр входного вала — 8 мм. Этот угловой редуктор разработан для шагового двигателя Nema 23, а высокоскоростной и низкоскоростной валы имеют взаимное расположение под углом 90 градусов или прямым углом.
Одним из основных преимуществ углового редуктора является его компактный размер и возможность установки в ограниченном пространстве, что делает его популярным выбором для применений, где приводное оборудование должно располагаться близко к ведомому оборудованию, например, на конвейерах или другом оборудовании.

Примечание: Когда номинальная входная скорость редуктора составляет 1000 об/мин, значение шума составляет <= 55 дБ; Когда номинальная входная скорость составляет 3000 об/мин, значение шума составляет <=65 дБ.

Характеристики редуктора

• Номер детали: RYG23-G10-D8
• Тип редуктора: Угловой планетарный
• Материал шестерни: Легированная сталь
• Передаточное отношение: 10:1
• КПД: 96%
• Инерция ротора: 0,35 кг·см²
• Лихой ход на холостом ходу: <=10 угловых минут
• Максимально допустимый крутящий момент: 10 Нм (88,51 фунт-дюйм)
• Допустимый крутящий момент: 20 Нм (177,01 фунт-дюйм)
• Максимальная осевая нагрузка вала: 230 Н
• Максимальная радиальная нагрузка вала: 450 Н
• Номинальная входная скорость: 3000 об/мин
• Макс. Скорость входного вращения: 6000 об/мин
• Уровень шума: <=55 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 ч
• Рабочая температура: -20~150 ℃

Физические характеристики

• Размер рамы: 60 x 60 мм
• Длина коробки передач: 99,5 мм
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: Φ35 мм
• Диаметр входного вала: Φ8 мм
• Длина входного вала: 12-31 мм
• Вес: 1466 г
