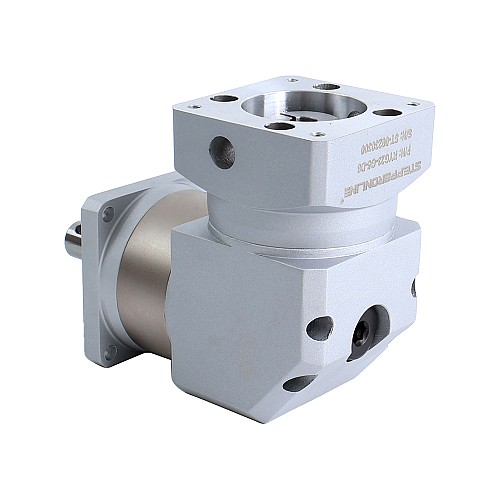

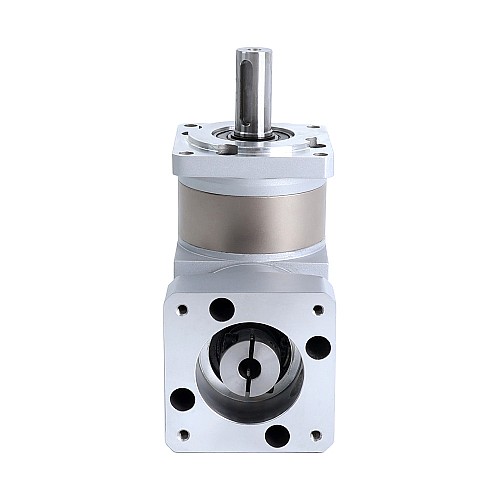

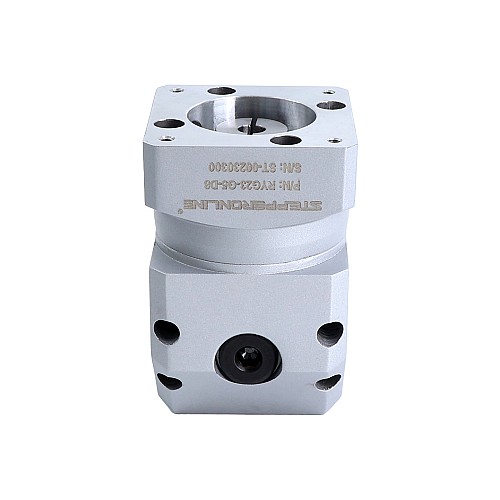

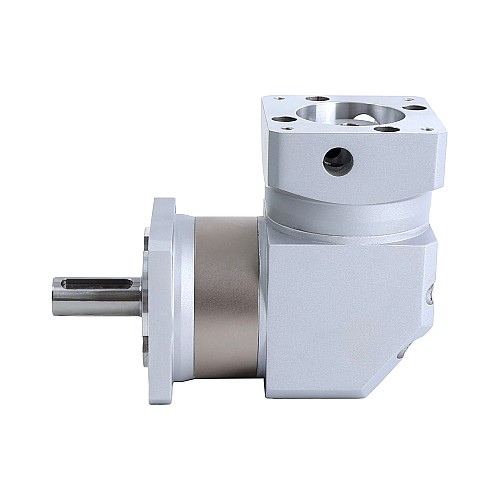

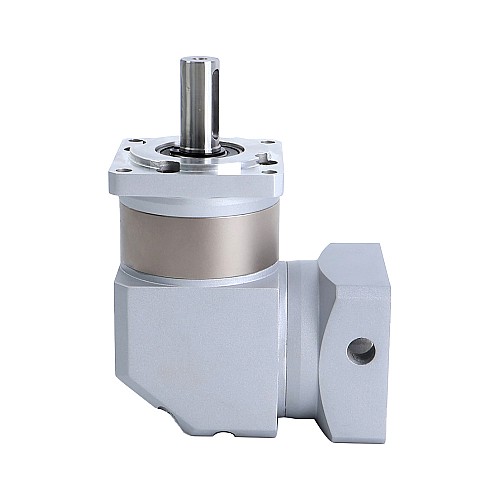

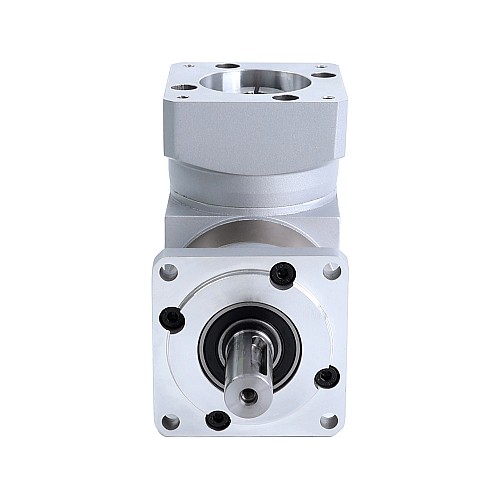

Угловой планетарный редуктор серии RYG, передаточное отношение 5:1, люфт 10 угловых минут для шагового двигателя Nema 23

Размер этого редуктора составляет 60 x 60 мм, а диаметр входного вала — 8 мм. Этот угловой редуктор разработан для шагового двигателя Nema 23, а высокооборотный и низкооборотный валы расположены под прямым углом друг к другу.
Одним из основных преимуществ углового редуктора является его компактность и возможность установки в ограниченном пространстве, что делает его популярным выбором для применений, где приводное оборудование должно располагаться близко к ведомому, например, на конвейерах или другом оборудовании.

Характеристики редуктора

• Номер детали: RYG23-G5-D8
• Тип редуктора: планетарный с прямым углом
• Материал шестерни: легированная сталь
• Передаточное отношение: 5:1
• КПД: 96%
• Инерция ротора: 0,13 кг·см²
• Зазор при отсутствии нагрузки: <=10 армин
• Максимально допустимый крутящий момент: 28 Н·м (247,82 фунт-дюйма)
• Допустимый крутящий момент: 56 Н·м (495,64 фунт-дюйма)
• Максимальная осевая нагрузка на вал: 230 Н
• Максимальная радиальная нагрузка на вал: 450 Н
• Номинальная входная скорость: 3000 об/мин
• Макс. Скорость входного вращения: 6000 об/мин
• Уровень шума: <=55 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 ч
• Рабочая температура: -20~150 ℃

Физические характеристики

• Размер рамы: 60 x 60 мм
• Длина коробки передач: 99,5 мм
• Тип выходного вала: шпоночный паз
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: Φ35 мм
• Диаметр входного вала: Φ8 мм
• Длина входного вала: 12-31 мм
• Вес: 1460 г
