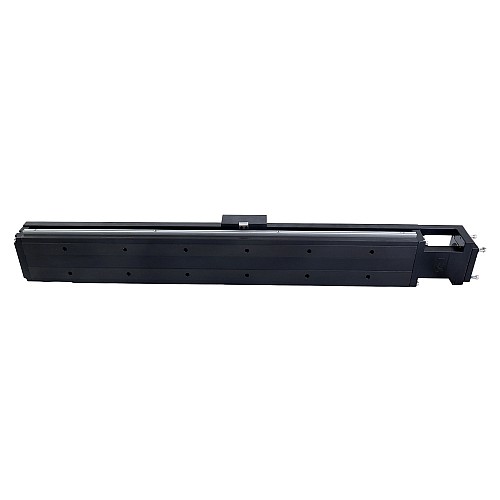

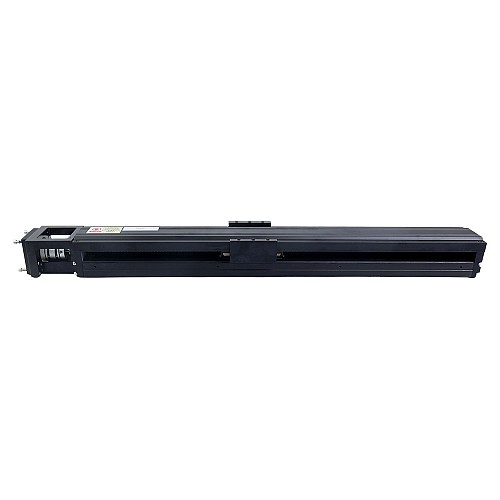

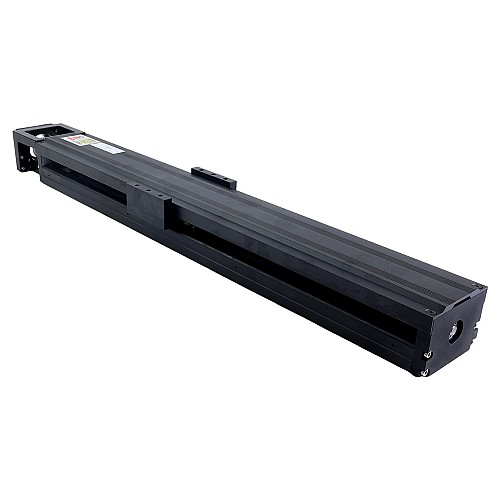

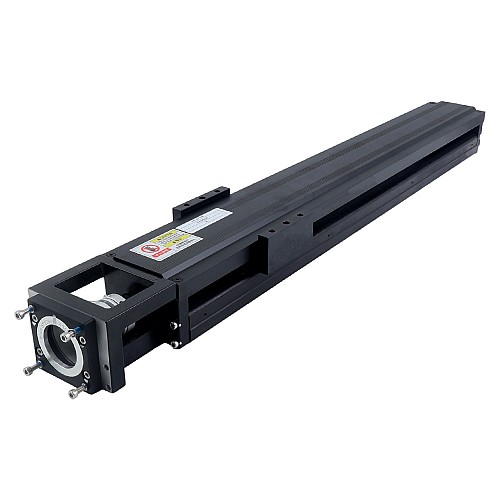

Шарико-винтовой привод серии LK86 с максимальной горизонтальной/вертикальной грузоподъемностью 30 кг/8 кг и ходом 510 мм для шагового двигателя с замкнутым контуром

Этот пылезащищенный линейный привод серии LK86 с шариковым винтовым приводом обеспечивает максимальную горизонтальную полезную нагрузку 30 кг (66,14 фунта) и максимальную вертикальную полезную нагрузку 8 кг (17,64 фунта), длину хода 510 мм (1,67 фута) и максимальную скорость 166 мм/с (0,54 фута/с).
В отличие от линейных приводов с открытыми ходовыми винтами, представленных на рынке, мы применили полузакрытую пылезащитную конструкцию, которая эффективно предотвращает попадание мусора в привод во время производства.
Линейные приводы серии LK отличаются простотой конструкции и высокой экономичностью. Они отлично подходят для замены пневматических приводов в приложениях, требующих более высокой производительности и управляемости. Они обладают такими преимуществами, как высокая точность, высокая эффективность, превосходное теплоотведение, простота установки и низкие затраты на обслуживание.

• Номер детали: LK86-24DL103-510
• Тип винта: шариковый винт
• Точность позиционирования: ± 0,01 мм
• Шаг шарико-винтовой передачи: 10 мм (0,033 фута)
• Максимальная скорость: 166 мм/с (0,54 фута/с)
• Максимальная горизонтальная полезная нагрузка: 30 кг (66,14 фунта)
• Максимальная вертикальная полезная нагрузка: 8 кг (17,64 фунта)
• Номинальная тяга: 341 Н

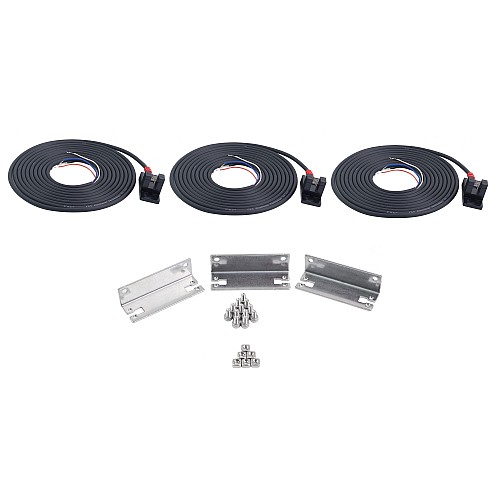

• Тип датчика: NPN
• Количество датчиков: 3
• Класс шарико-винтовой передачи: C7
• Диаметр шарико-винтовой передачи: Φ15 мм

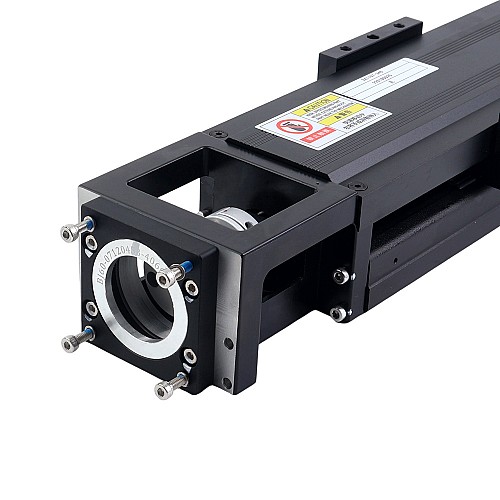

• Корпус двигателя: шаговый двигатель Nema 24 с замкнутым контуром
• Длина хода: 510 мм (1,67 фута)
• Длина входного вала: 30 мм
• Диаметр входного вала: 8 мм
