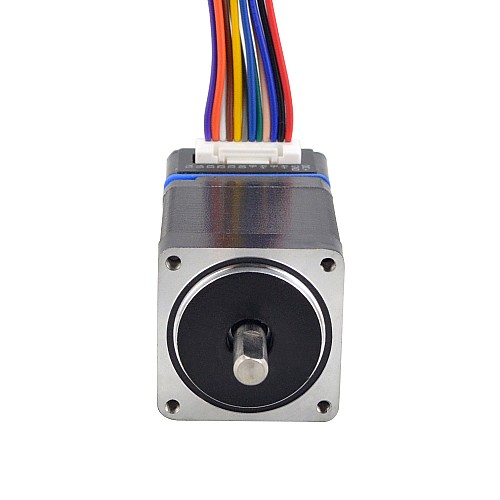

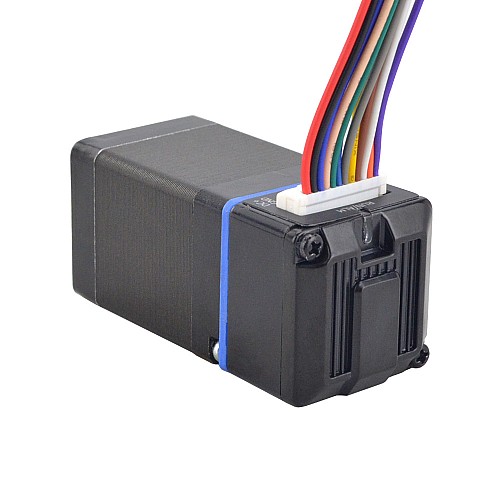

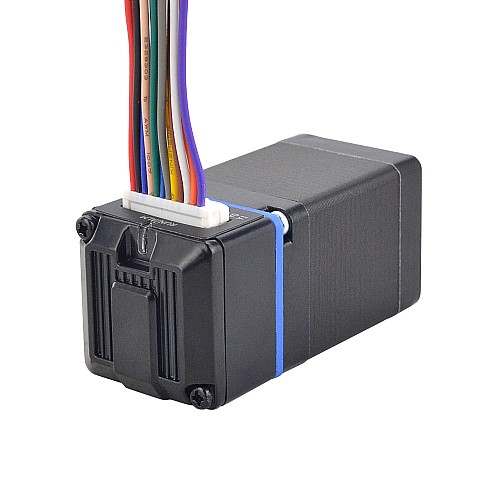

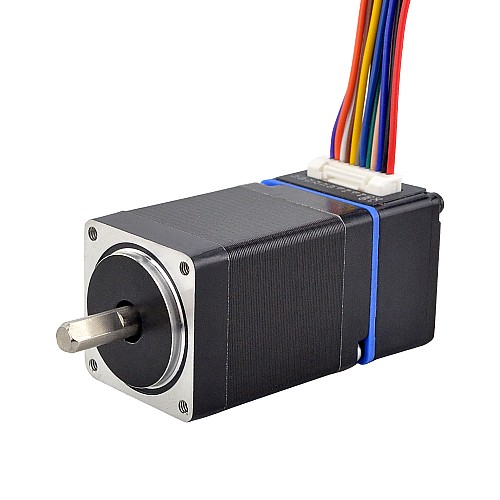

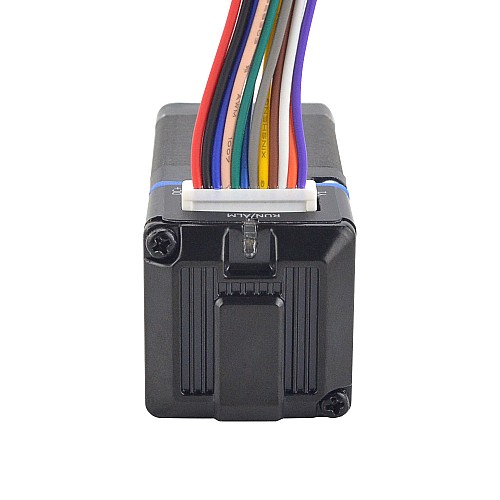

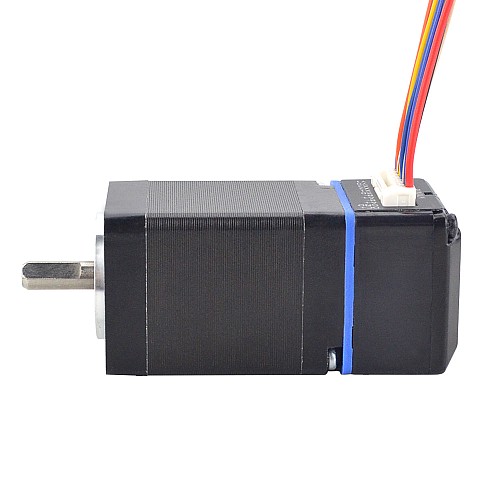

Шаговый двигатель серии ESS 7,4 Н·см (10,48 унций·дюйм) Nema 11 с интегрированным RS-485, 24 В постоянного тока, 5000 циклов в минуту

Функции

• Использование нового 32-битного управления двигателем и специализированного чипа DSP
• Поддержка стандартного протокола MODBUS-RS485, связь RS485
• Четыре входных и два выходных функциональных терминала
• Небольшое затухание крутящего момента, скорость до 3000 об/мин
• Встроенный выход тревоги для мониторинга и управления
• Интеллектуальная регулировка тока, снижение вибрации и шума, что может повысить эффективность на 35%
• Диапазон напряжения: 24 В постоянного тока
• 16 выбираемых микрошаговых решений, разрешение микрошага по умолчанию: 1000
• Превосходные скоростные характеристики и жесткость в сочетании с преимуществами серводвигателя и шагового двигателя
• Защита от перенапряжения, пониженного напряжения и перегрузки по току
• Интеграция привода и двигателя, простая проводка

Электрические характеристики:

• Номер детали производителя: ESS11-01PR
• Удерживающий момент: 7,4 Н·см (10,48 унций·дюйм)
• Входное напряжение: 24 В постоянного тока
• Класс изоляции: B 130°C[266°F]
• Выходной пиковый ток: 0,6–1,2 А
• Ток логического входа: 10 мА
• Входное напряжение логики: 5 В
• Тип энкодера: инкрементальный
• Тип выхода энкодера: дифференциальный
• Разрешение энкодера: 4096CPR
• Каналы выходного сигнала энкодера: 2
• Сопротивление изоляции: более 100 МОм
• Электрическая прочность: 500 В переменного тока в течение 1 мин.

Физические характеристики:

• Размер оправы: 20 x 20 мм
• Длина тела: 38,9 мм
• Диаметр вала: Φ5 мм
• Длина вала с D-образным вырезом: 10 мм
• Длина вала: 15 мм

Спецификация разъема

• Модель корпуса: 502380-1200
• Модель терминала: 5023810000
