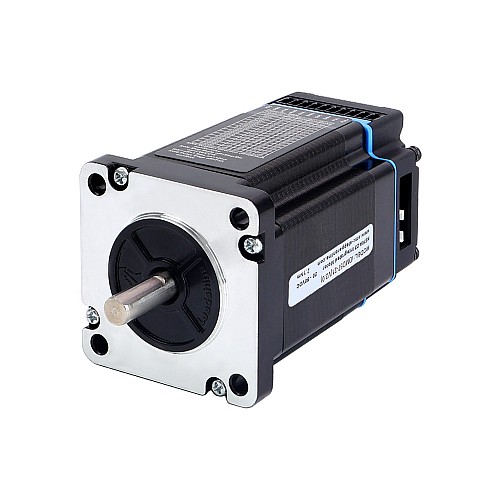

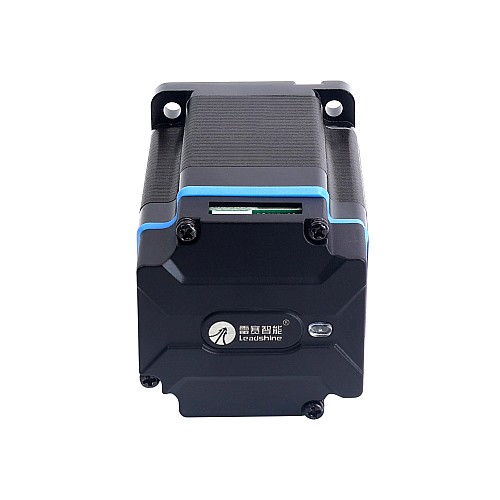

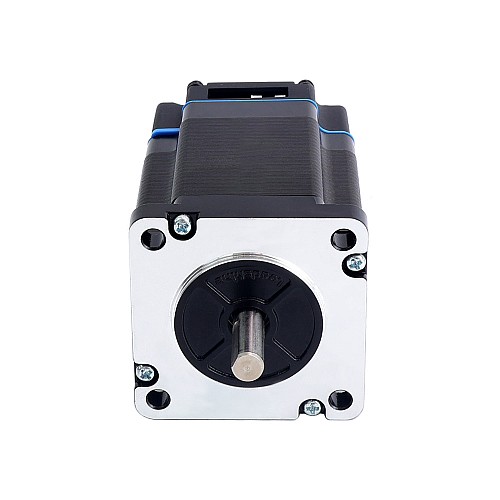

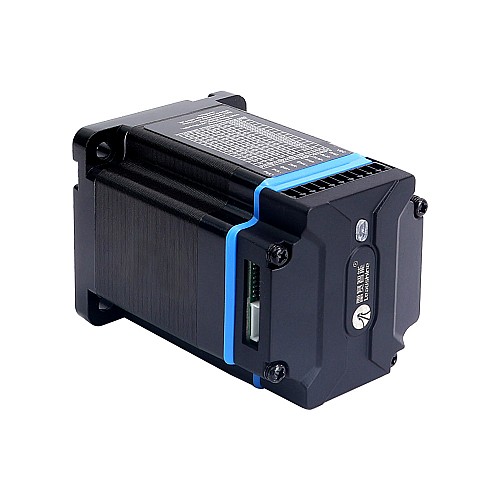

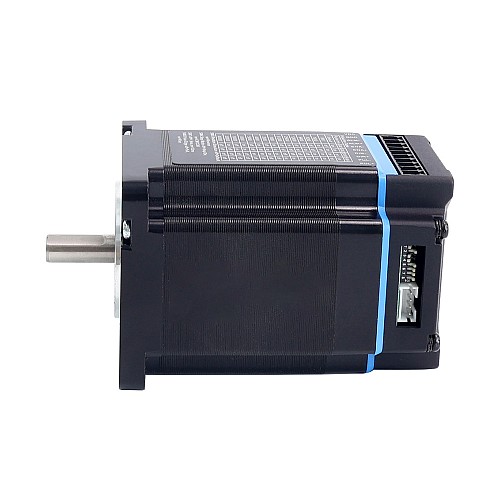

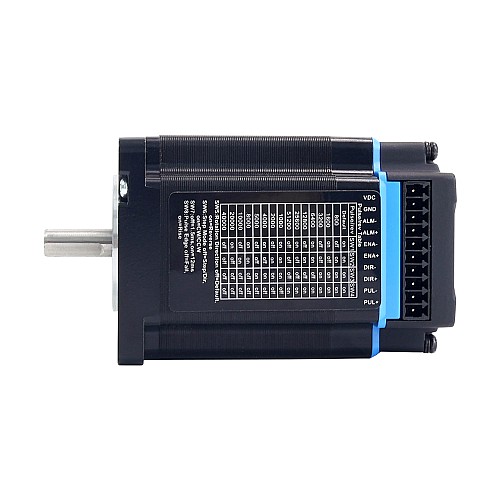

Интегрированный шаговый двигатель NEMA 23 серии iDM 2,1 Нм (297,38 унций-дюймов), 20–50 В постоянного тока

Это интегрированный шаговый двигатель Nema 23 с удерживающим моментом 2,1 Н·м (297,38 унций-дюймов). Серия iDM — это шаговые двигатели со встроенным цифровым драйвером. В них реализован передовой алгоритм управления STEPPERONLINE, основанный на многолетнем опыте компании в разработке шаговых двигателей и сервоприводов. Компактный размер позволяет сэкономить место для монтажа, сократить время на подключение двигателя, снизить помехи, а также сократить расходы на кабели и рабочую силу.
Серия iDM надежна и доступна по цене, отлично работает во многих промышленных приложениях, таких как ЧПУ, 3D-принтеры, сценическое оборудование, медицина, электроника, упаковка и т. д.

Основные характеристики

• Не требуется настройка для легкой настройки
• Шаг и направление, а также управление по часовой стрелке и против часовой стрелки
• Защита от перенапряжения и перегрузки по току
• Низкий уровень шума и вибрации, плавное движение
• Плавный пуск без «скачков» при включении
• 3 цифровых входа, 1 оптически изолированный цифровой выход
• Связь RS232 для подключения к программному обеспечению STEPPERONLINE

Электрические характеристики

• Номер детали производителя: iDMD57-21
• Удерживающий момент: 2,1 Нм (297,38 унций-дюймов)
• Напряжение питания: 20–50 В постоянного тока
• Класс изоляции: B 130 °C [266 °F]
• Пиковый ток: 0,5–7,0 А
• Логический ток: 7–16 мА
• Логическое напряжение: 5 В
• Макс. входная частота: 200 кГц
• Мин. ширина импульса: 2,5 мкс
• Мин. Настройка DIR: 5,0 мкс
• Источник команд: PUL&DIR, CW&CCW

Физические характеристики

• Размер рамы: 60 x 60 м
• Длина корпуса: 89 мм
• Диаметр вала: 8 мм
• Длина вала: 21 мм
• Вес: 1,05 кг

Рабочая среда и другие характеристики (Tj = 25 °C/77 °F)

• Окружающая среда: избегать пыли, масляного тумана и едких газов
• Влажность: 40% относительной влажности - 90% относительной влажности
• Рабочая температура (радиатор): 0 °C - 40°C(32°F - 104°F)
• Вибрация: 10–50 Гц/0,15 мм
• Температура хранения: -20°C - 65°C (-4°F - 149°F)

Комплектация

• 1 x iDMD57-21

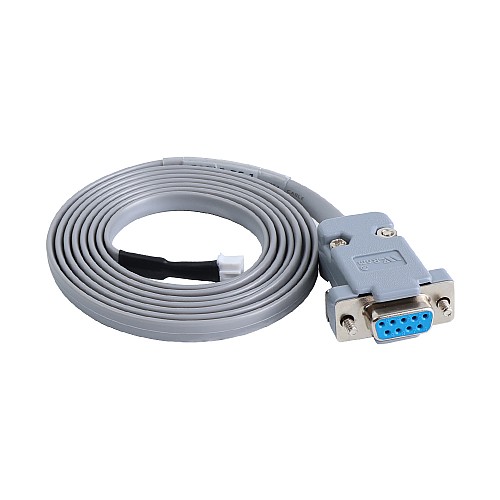

• 1 x CABLE-PC-1: кабель RS232
