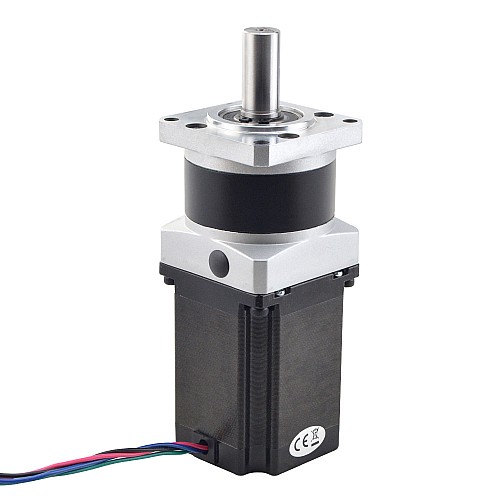

Шаговый двигатель Nema 23, длина = 76,5 мм, передаточное отношение 10:1, планетарный редуктор серии MG

Этот шаговый двигатель Nema 23 оснащён высокоточным редуктором серии MG. Передаточное отношение составляет 10:1, а максимальный люфт — 30 угловых минут. Отличный выбор для применений, требующих высокой точности при низкой стоимости.
Поскольку редукторы серии MG оснащены встроенной муфтой вала, вы можете легко заменить двигатель или редуктор.

Электрические характеристики

• Номер детали: 23HS30-2904S-MG10
• Тип двигателя: биполярный шаговый
• Удерживающий момент без коробки передач: 1,89 Нм (267,65 унций-дюймов)
• Номинальный ток/фаза: 2,9 А
• Фазовое сопротивление: 1,13 Ом
• Индуктивность: 4,8 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: планетарная прямозубая
• Материал шестерни: порошковая металлургия
• Передаточное отношение: 10:1
• Эффективность: 90%
• Люфт на холостом ходу: <=30 угл. мин.
• Максимально допустимый крутящий момент: 15 Нм (132,76 фунт-дюйм)
• Шум: <=60 дБ
• Степень водонепроницаемости: IP54
• Срок службы: 20000 часов

Физические характеристики

• Размер оправы: 57 x 57 мм
• Длина двигателя: 76,5 мм
• Длина коробки передач: 55,5 мм
• Тип выходного вала: Шпоночный паз
• Диаметр выходного вала: Φ14 мм
• Длина выходного вала: 34 мм
