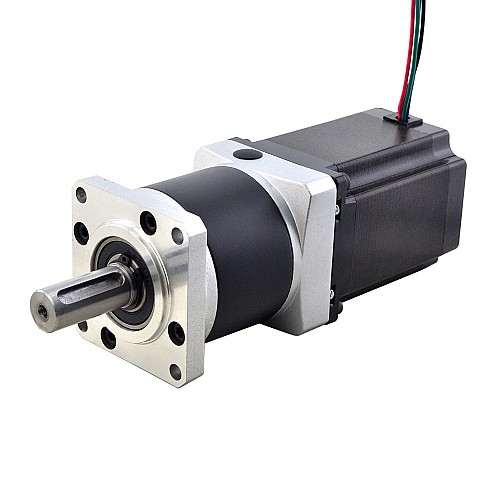

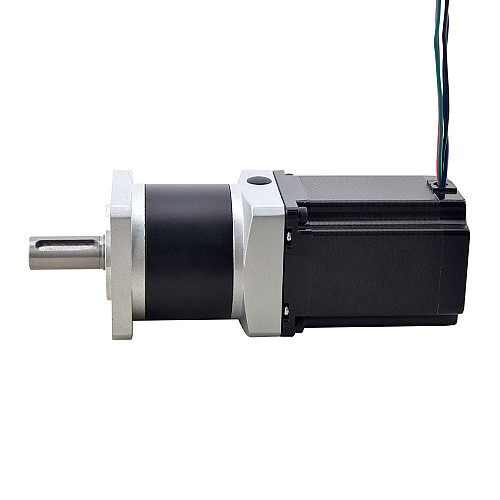

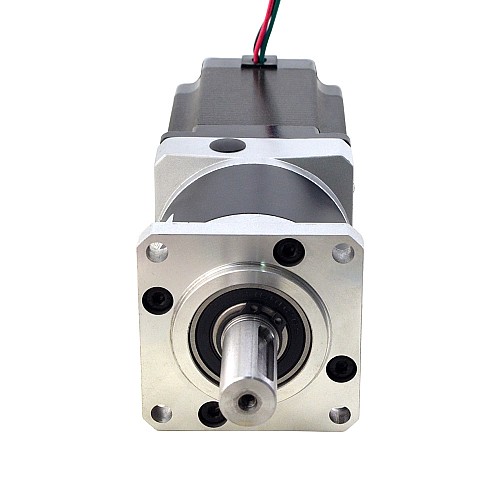

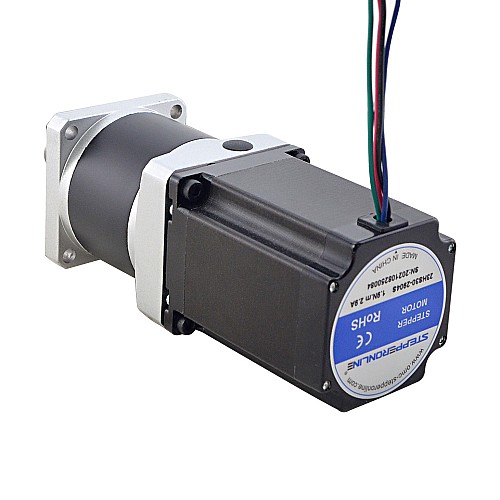

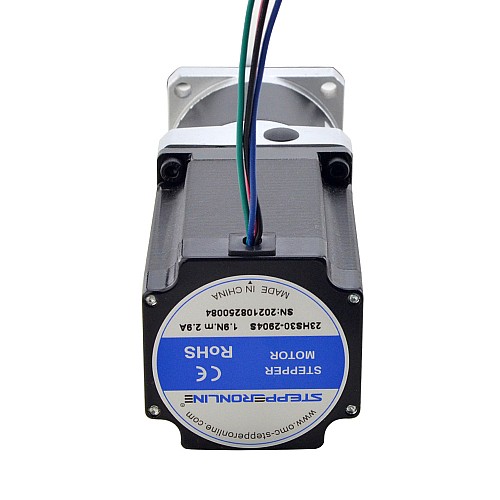

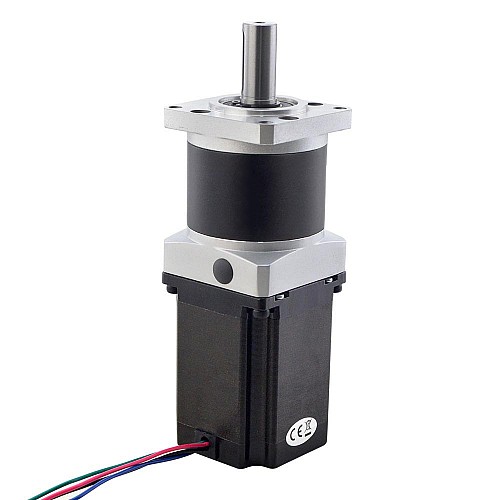

Шаговый двигатель Nema 23, длина = 76,5 мм, передаточное отношение 50:1, планетарный редуктор серии MG

0 отзывов - Написать отзыв

руб.3961

5 + руб.3798

10 + руб.3647

50 + руб.3508

100 + руб.3379

В наличии: 10000
Модель: 23HS30-2904S-MG50
Вес брутто: 2.10kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

США

Германия

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Этот шаговый двигатель Nema 23 оснащён высокоточным редуктором серии MG. Передаточное отношение составляет 50:1, а максимальный люфт — 50 армин. Отличный выбор для применений, требующих высокой точности при низкой стоимости.
Поскольку редукторы серии MG оснащены встроенной муфтой вала, вы можете легко заменить двигатель или редуктор.

Электрические характеристики

Номер детали: 23HS30-2904S-MG50
Тип двигателя: биполярный шаговый
Удерживающий момент без коробки передач: 1,89 Нм (267,65 унций-дюймов)
Номинальный ток/фаза: 2,9 А
Фазовое сопротивление: 1,13 Ом
Индуктивность: 4,8 мГн±20%(1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: планетарная прямозубая
Материал шестерни: порошковая металлургия
Передаточное отношение: 50:1
Эффективность: 90%
Зазор при отсутствии нагрузки: <= 50 армин
Максимально допустимый крутящий момент: 20 Нм (221,27 фунт-дюйм)
Шум: <=60 дБ
Степень водонепроницаемости: IP54
Срок службы: 20000 часов

Физические характеристики

Размер оправы: 57 x 57 мм
Длина двигателя: 76,5 мм
Длина коробки передач: 68 мм
Тип выходного вала: Шпоночный паз
Диаметр выходного вала: Φ14 мм
Длина выходного вала: 34 мм

Связь

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	4.8
Ток(А)	2.9
Удерживающий момент без редуктора (Нм)	1.89
Фазовое сопротивление (Ом)	1.13
Физические характеристики
Диаметр вала (мм)	14
Длина тела (мм)	144.5
Зазор при отсутствии нагрузки	<=50 армин
Количество свинца	4
Материал шестерни	Порошковая металлургия
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	50
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Прецизионный планетарный
