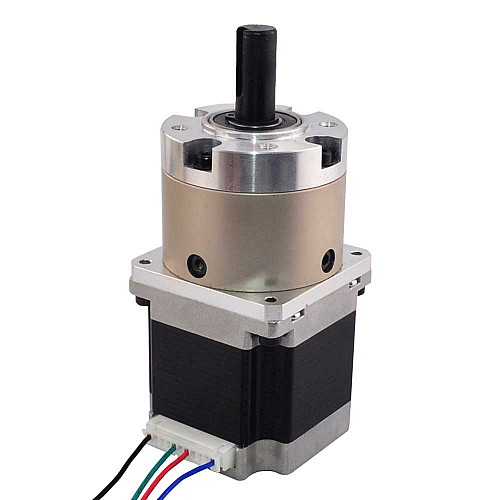

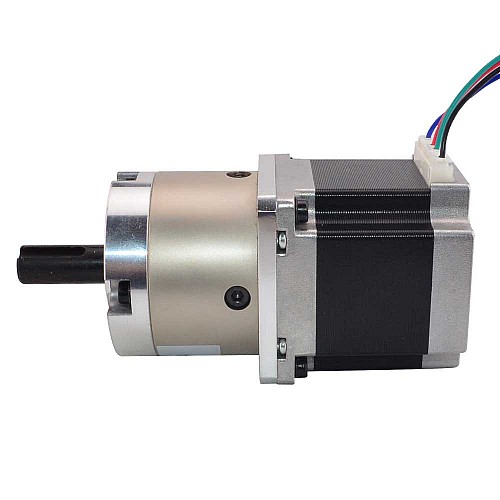

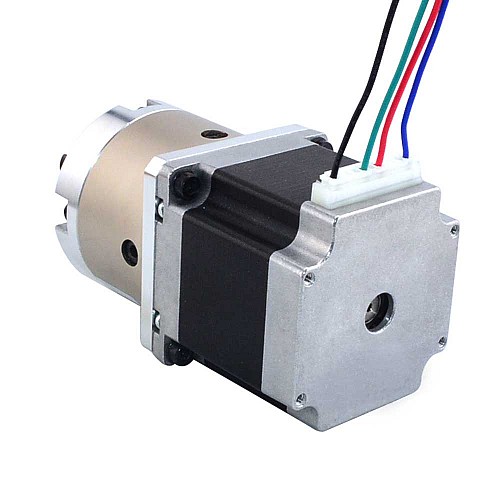

Шаговый двигатель Nema 23 биполярный, длина 56 мм, с планетарным редуктором 4:1 и штыревым разъемом

0 отзывов - Написать отзыв

руб.4720

5 + руб.4497

10 + руб.4296

50 + руб.4111

100 + руб.3941

В наличии: Предварительный заказ
Модель: 23HS22-2804SX-PG4
Вес брутто: 1.31kg
Сертифицировано: ISO, CE, UKCA, RoHS

Доступные варианты

Отправка из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 10

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Что означает предварительный заказ?

Предзаказ — это товар, которого в данный момент нет в наличии. После оформления заказа мы начнём производство или закупку товара специально для вас.

Этот шаговый двигатель Nema 23 с корпусом диаметром 56 мм, углом шага 1,8 градуса и номинальным током 2,8 А оснащен планетарным редуктором с передаточным числом 4,25:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали производителя: 23HS22-2804SX-PG4
Тип двигателя: биполярный шаговый
Угол шага: 1,8 градуса
Удерживающий момент без редуктора: 1,25 Нм (177,01 унций-дюйм)
Номинальный ток/фаза: 2,8 А
Фазовое сопротивление: 0,9 Ом
Индуктивность: 2,5 мГн ± 20% (1 кГц)
Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

Тип коробки передач: Планетарная
Передаточное отношение: 4,25:1
Эффективность: 90%
Люфт на холостом ходу: <= 3 градуса
Максимально допустимый крутящий момент: 30 Нм (4248,36 унций-дюйм)
Допустимый крутящий момент: 50 Нм (7080,6 унций-дюймов)
Максимальная осевая нагрузка вала: 100 Н
Максимальная радиальная нагрузка на вал: 200 Н

Физические характеристики

Размер оправы: 57 x 57 мм
Длина коробки передач: 48 мм
Диаметр вала: Φ12 мм
Длина вала: 30 мм
Длина шпоночного паза: 20 мм
Количество отведений: 4
Длина вывода: 300 мм
Вес: 1200 г

Связь

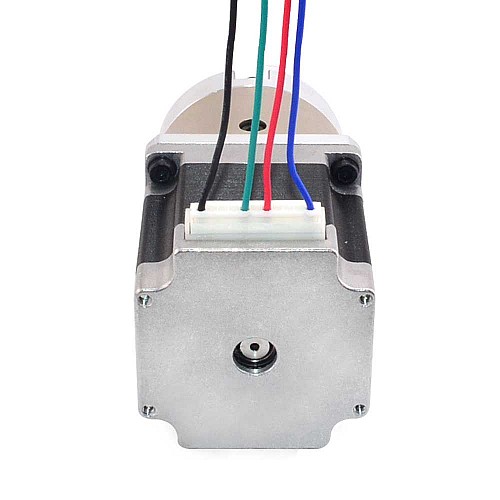

А+	А-	B+	Б-
Черный	Зеленый	Красный	Синий

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Да
Индуктивность (мГн)	2.5
Ток(А)	2.8
Удерживающий момент без редуктора (Нм)	1.25
Фазовое сопротивление (Ом)	0.9
Физические характеристики
Вес(г)	1200
Диаметр вала (мм)	12
Длина вала (мм)	30
Длина вывода (мм)	300
Длина тела (мм)	106
Зазор при отсутствии нагрузки	<=3 градуса
Количество свинца	4
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	4.25
Размер рамы (мм)	Nema 23 (57 x 57)
Рейтинг IP	40
Тип выхоDного вала	Шпоночный паз
Тип коробки передач	Экономика Планетарная
