Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)

Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
Шаговый двигатель Nema 17 с редуктором с передаточным числом 10:1 и магнитным энкодером 1000 имп/об (4000 имп/об)
руб.6012
5 + руб.5663
10 + руб.5353
50 + руб.5075
100 + руб.4824
  • В наличии: 10000
  • Модель: 17HS15-1684D-HG10-AR4
  • Вес брутто: 0.60kg
  • Сертифицировано: ISO, CE, UKCA, RoHS
Products Sold: 33

Страну кликните|реальный запас

Доставка в течение 24 часов!
Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.
Выберите местный склад, получите больше преимуществ!
Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

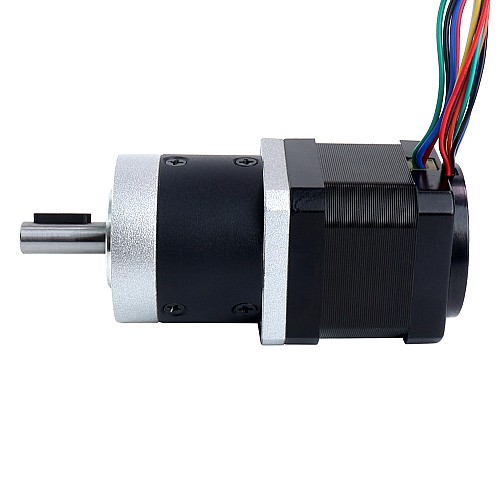

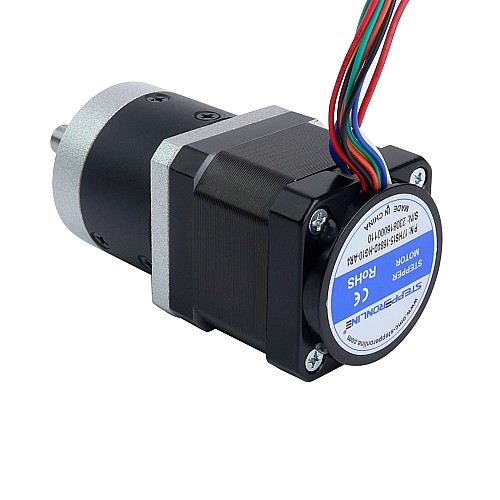

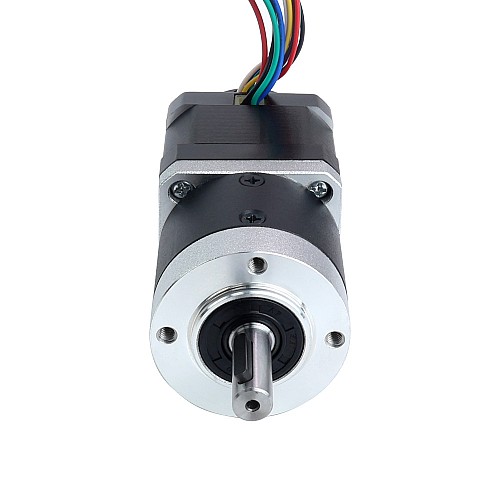

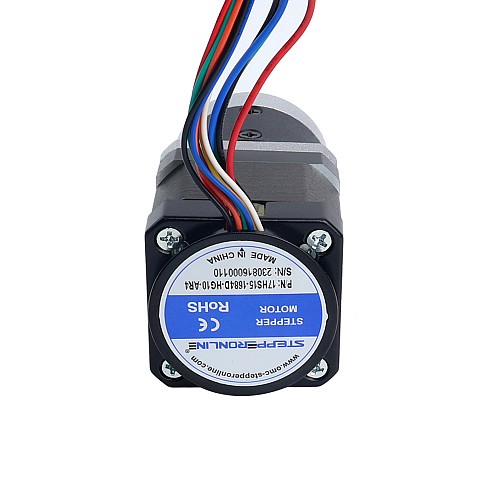

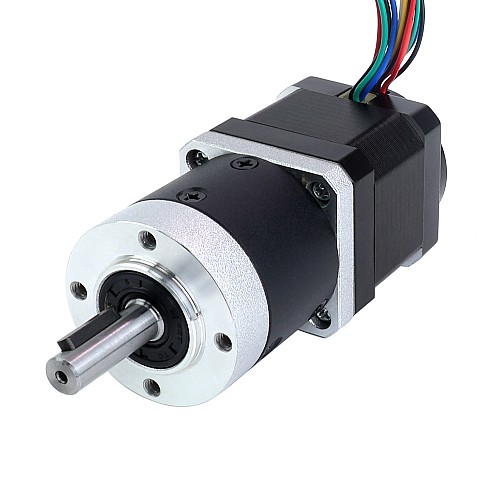

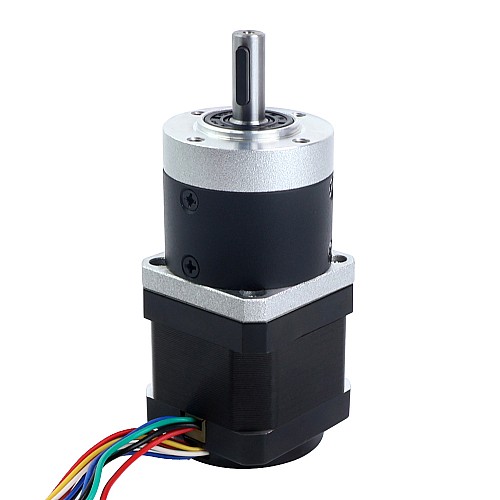

Этот мотор-редуктор Nema 17 — двигатель Joint 1 в комплекте AR4. Он оснащён планетарным редуктором с передаточным числом 10:1 и очень тонкими и экономичными магнитными инкрементальными энкодерами с 3 каналами и разрешением 1000 имп/об (4000 отсчётов/об). Это также хорошее решение для приложений с ограниченным пространством, но требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

  • Номер детали производителя: 17HS15-1684D-HG10-AR4
  • Тип двигателя: биполярный шаговый
  • Угол шага: 1,8 градуса
  • Удерживающий момент без редуктора: 39 Н·см (55 унций·дюйм)
  • Номинальный ток/фаза: 1,68 А
  • Сопротивление фазы: 1,6 Ом
  • Индуктивность: 3,2 мГн ± 20% (1 кГц)

Характеристики редуктора

  • Тип редуктора: планетарный
  • Редуктор Передаточное отношение: 10:1
  • КПД: 95%
  • Зазор при отсутствии нагрузки: <=15 армин
  • Максимально допустимый крутящий момент: 3,5 Нм (495,64 унций-дюймов)
  • Допустимый крутящий момент: 6 Нм (849,67 унций-дюймов)
  • Максимально допустимый крутящий момент: Радиальная нагрузка: 150 Н
  • Шум: <=50 дБ
  • Температура окружающей среды: -10 - 50 ℃
  • Класс изоляции: B 130 °C[266 °F]
  • Срок службы: 6000 ч

Характеристики энкодера

  • Тип выходной цепи: дифференциальный
  • Тип энкодера: магнитный инкрементальный
  • Разрешение энкодера: 1000 имп/об (4000 имп/об)
  • Каналы выходного сигнала: 3 канала
  • Напряжение питания мин.: 3,3 В
  • Напряжение питания макс.: 5,5 В
  • Выходной ток: 20 мА
  • Выходное высокое напряжение: 5 В
  • Выходное низкое напряжение: 0,2 В
  • Максимальная выходная частота: 400 кГц

Физические характеристики

  • Длина корпуса: 80 мм
  • Длина двигателя: 39 мм
  • Длина редуктора: 41 мм
  • Диаметр вала: Φ8 мм
  • Длина вала: 23,5 мм
  • Длина шпоночного паза: 14 мм
  • Количество выводов: 4
  • Длина вывода: 500 мм
  • Вес: 550 г

Подключение двигателя и энкодера

A+
A-
B+
B-
Черный
Зеленый
Красный
Синий

Кодировщик
+5 В
ЗЕМЛЯ
EA+
EA-
EB+
EB-
EZ+
EZ-
Провод
Красный
Чёрный
Коричневый
Оранжевый
Синий
Зелёный
Жёлтый
Белый
Тип продукта
Тип продукта Двигатель с энкодером, тормозом и коробкой передач
Электрические характеристики
Биполярное/униполярное Биполярное
Имеет ли кривая крутящего момента/тяги? Нет
Индуктивность (мГн) 3.2
Каналы выходного сигнала 3
Разрешение кодера 1000PPR
Тип выходной цепи Дифференциал
Тип кодировщика Магнитный инкрементный
Ток(А) 1.68
Удерживающий крутящий момент (унции на дюйм) 55
Удерживающий момент без редуктора (Нм) 0.39
Фазовое сопротивление (Ом) 1.6
Шаговый двигатель с Энкодер/редуктор
Физические характеристики
Диаметр вала (мм) 8
Длина вала (мм) 23.5
Длина вывода (мм) 500
Длина тела (мм) 80
Зазор при отсутствии нагрузки <=15 армин
Количество свинца 4
Метод инвентаризации Выделенный инвентарь
Одновальный/Двухвальный Один вал
Передаточное отношение 10
Размер рамы (мм) Nema 17 (42 x 42)
Рейтинг IP 40
Тип выхоDного вала Шпоночный паз
Тип коробки передач Планетарный редуктор серии HG


File Size
17HS15-1684D-HG10-AR4_Full_Datasheet.pdf 149.27KB Download
17HS15-1684D-HG10-AR4.STEP 2.19MB Download
