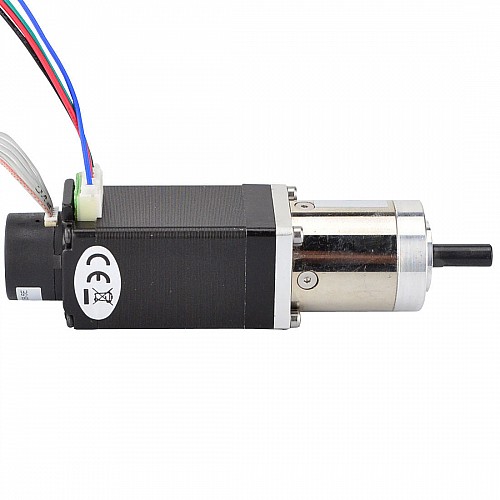

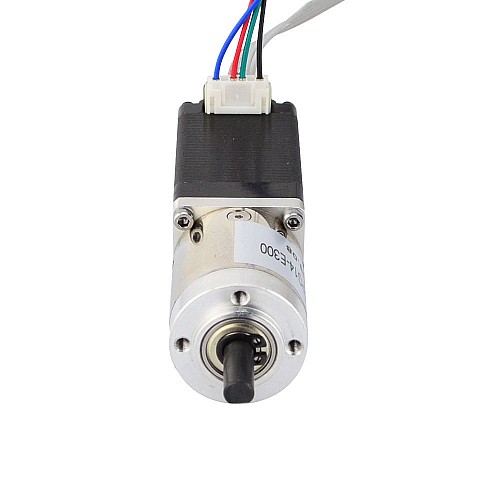

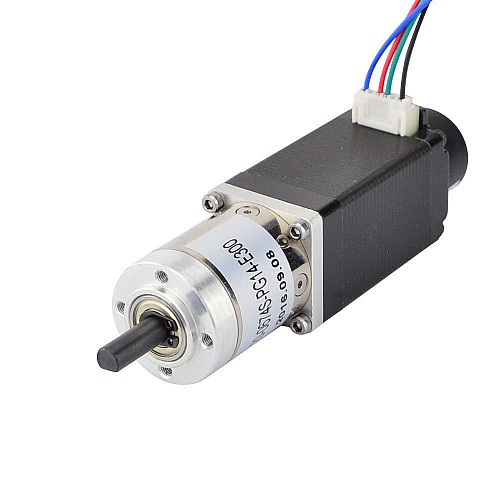

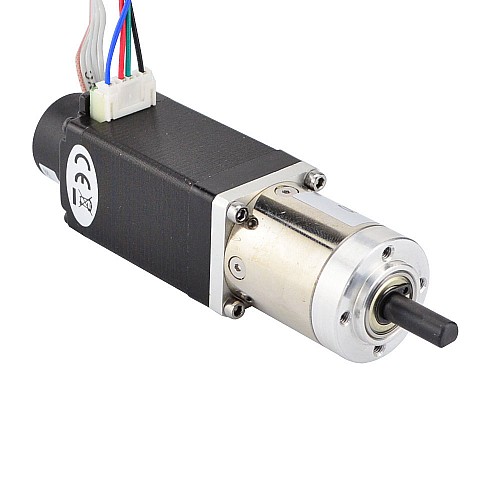

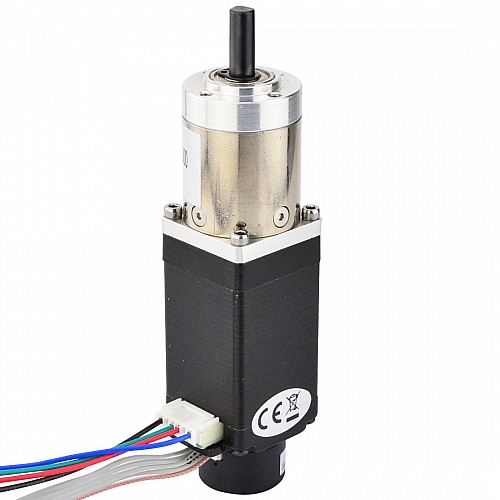

Шаговый двигатель Nema 11 с редуктором и замкнутым контуром, длина = 51 мм, передаточное отношение 14:1, энкодер 300 имп/об

Спецификация двигателя

• Номер детали производителя: 11HS20-0674S-PG14-E300
• Тип двигателя: биполярный шаговый
• Размер оправы: 28 x 28 мм
• Длина мотора: 51 мм
• Угол шага без коробки передач: 1,8 градуса
• Удерживающий момент без редуктора: 0,14 Нм (19,8 унций-дюймов)
• Номинальный ток/фаза: 0,67 А
• Фазовое сопротивление: 12 Ом
• Напряжение: 8,04 В
• Индуктивность: 6,5 мГн±20%(1 кГц)
• Класс изоляции: B 130°C[266°F]
• Количество отведений: 4
• Длина вывода: 500 мм

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Длина коробки передач: 35 мм
• Передаточное отношение: 13,73:1
• Эффективность: 80%
• Диаметр вала: Φ6 мм
• Длина вала: 18 мм
• Длина D-образного реза: 12 мм
• Зазор при отсутствии нагрузки: <=3 градуса
• Максимально допустимый крутящий момент: 3 Нм (424,8 унций-дюйм)
• Допустимый крутящий момент: 5 Нм (708,1 унций-дюйм)
• Максимальная осевая нагрузка вала: 5 Н
• Максимальная радиальная нагрузка на вал: 25 Н


Спецификация кодировщика

• Тип энкодера: оптический инкрементальный
• Напряжение питания: 5 В
• Выходной ток: 50 мА
• Разрешение: 300ppr
• Выходной сигнал: 2 канала
• Диаметр отверстия: Φ4 мм
• Выходная частота: ≤1 МГц
• Скорость вращения: ≤5000 об/мин
