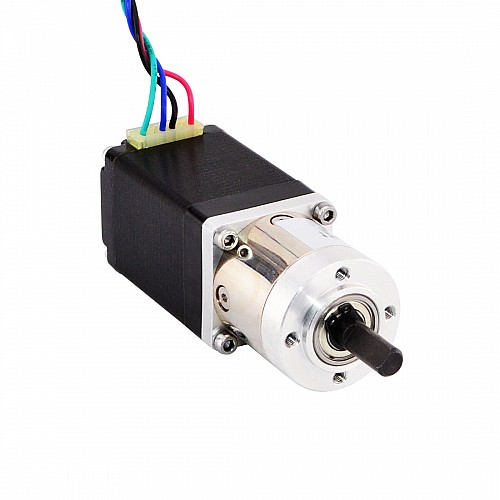

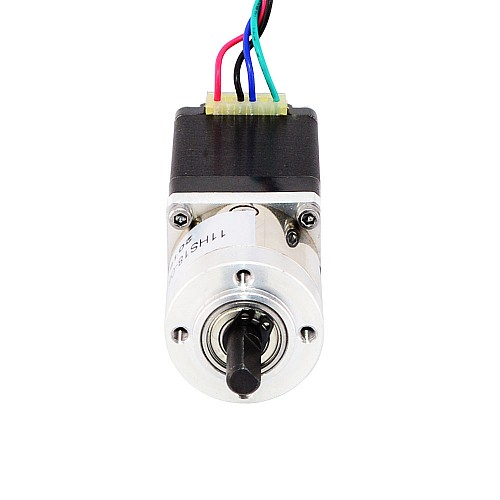

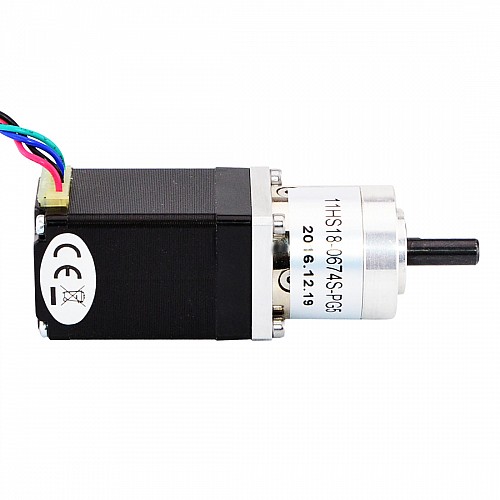

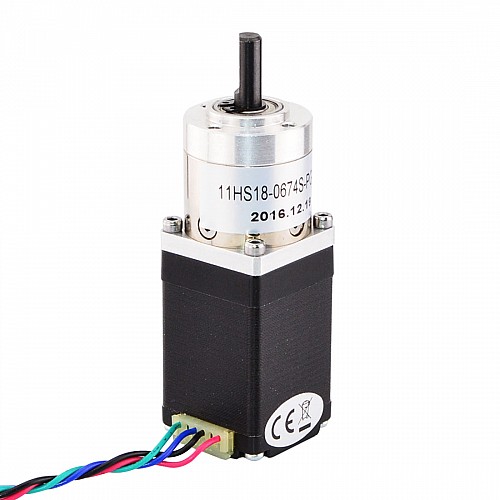

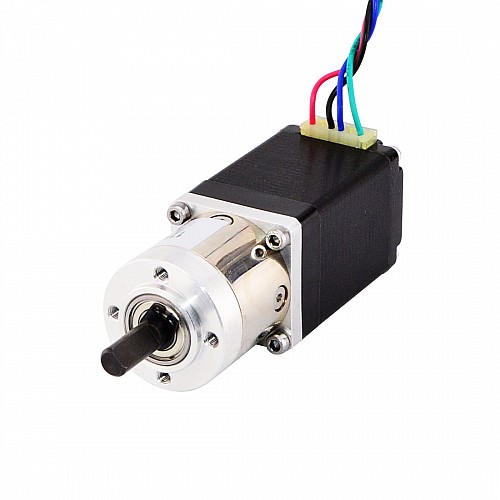

Шаговый двигатель Nema 11, биполярный, длина 45 мм, с планетарным редуктором с передаточным числом 5:1

Этот шаговый двигатель Nema 11 с корпусом диаметром 45 мм и номинальным током 0,67 А оснащен планетарным редуктором с передаточным числом 5,18:1. Это отличное решение для приложений с ограниченным пространством, где требуется низкая скорость и/или высокий крутящий момент.

Электрические характеристики

• Номер детали производителя: 11HS18-0674S-PG5
• Тип двигателя: биполярный шаговый
• Угол шага: 0,35 градуса
• Удерживающий момент без редуктора: 10 Н·см (14,16 унций·дюйм)
• Номинальный ток/фаза: 0,67 А
• Фазовое сопротивление: 6,8 Ом
• Индуктивность: 4,8 мГн ± 20% (1 кГц)
• Класс изоляции: B 130°C[266°F]

Технические характеристики коробки передач

• Тип коробки передач: Планетарная
• Передаточное отношение: 5,18:1
• Эффективность: 90%
• Зазор при отсутствии нагрузки: <=3 градуса
• Максимально допустимый крутящий момент: 3 Нм (425 унций-дюймов)
• Допустимый крутящий момент: 5 Нм (708 унций-дюймов)
• Максимальная осевая нагрузка вала: 5 Н
• Максимальная радиальная нагрузка на вал: 25 Н

Физические характеристики

• Размер оправы: 28 x 28 мм
• Длина двигателя: 44,5 мм
• Длина коробки передач: 29,2 мм
• Диаметр вала: Φ6 мм
• Длина вала: 18 мм
• Длина D-образного выреза: 12 мм
• Количество отведений: 4
• Длина вывода: 500 мм
• Вес: 184 г
