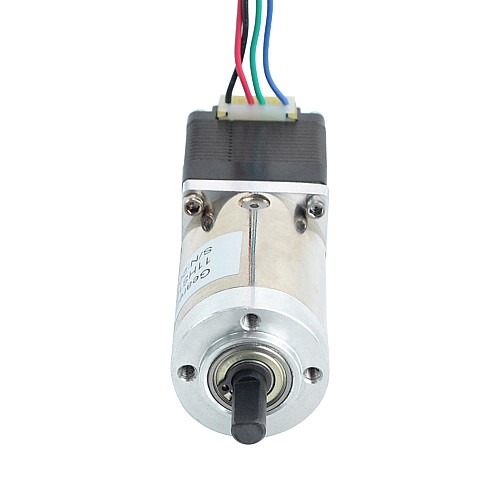

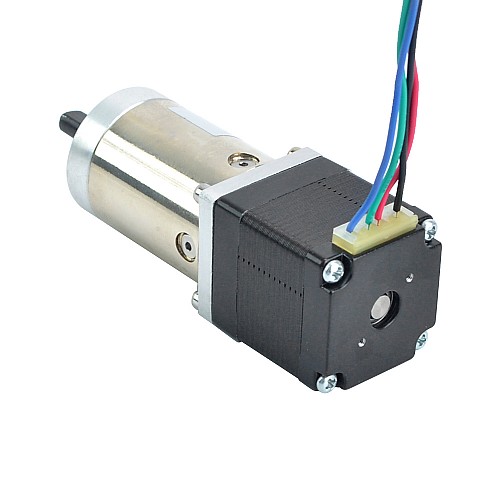

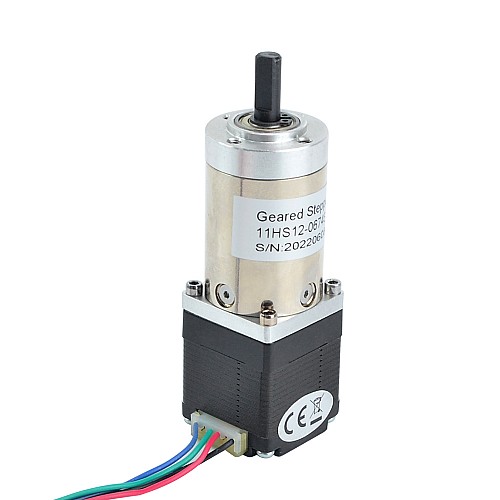

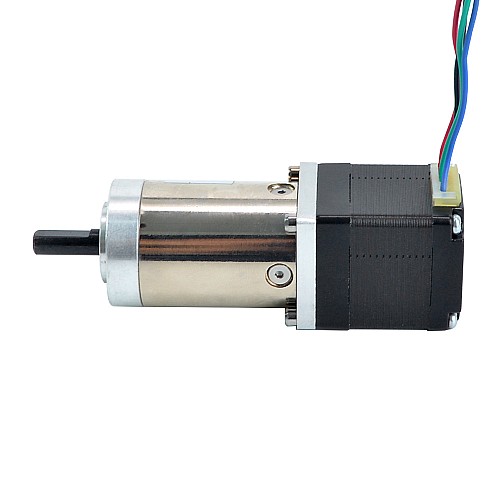

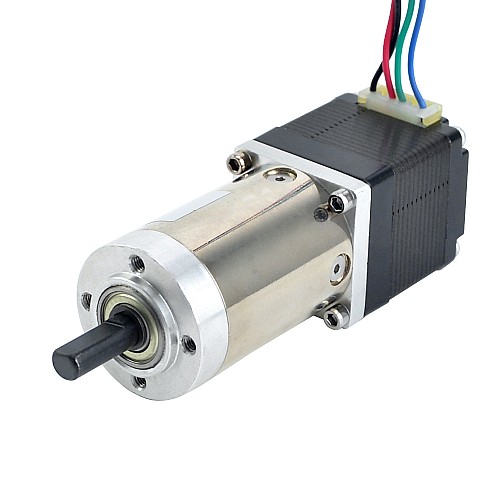

Шаговый двигатель Nema 11 биполярный, длина 32 мм, с планетарным редуктором с передаточным числом 100:1

Снято с производства

Шаговый двигатель Nema 11 биполярный, длина 32 мм, с планетарным редуктором с передаточным числом 100:1

0 отзывов - Написать отзыв

руб.0

В наличии: 1
Модель: 11HS12-0674S-PG100
Вес брутто: 0.31kg
Сертифицировано: ISO, CE, UKCA, RoHS

Products Sold: 25

Количество

Купить

Вопрос

В закладки В сравнение

Минимальное количество для заказа: 999

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

Этот шаговый двигатель Nema 11 с корпусом диаметром 32 мм и номинальным током 0,67 А оснащен планетарным редуктором с передаточным числом 99,548:1. Это отличное решение для приложений с ограниченным пространством, требующих низкой скорости и/или высокого крутящего момента.

Электрические характеристики

Номер детали производителя: 11HS12-0674S-PG100
Тип двигателя: биполярный шаговый
Удерживающий момент без редуктора: 7 Н·см (9,920 унций·дюйм)
Номинальный ток/фаза: 0,67 А
Сопротивление фазы: 5,6 Ом
Индуктивность: 4,0 мГн ±20% (1 кГц)
Класс изоляции: B 130 °C [266 °F]

Характеристики редуктора

Тип редуктора: планетарный
Передаточное число: 99,548
КПД: 70%
Зазор без нагрузки: <=3 градуса
Максимально допустимый крутящий момент: 3 Нм (425 унций-дюймов)
Допустимый крутящий момент: 5 Нм (708 унций-дюймов)
Максимальная осевая нагрузка вала: 5 Н
Максимальная радиальная нагрузка вала: 25 Н

Физические характеристики

Размер рамы: 28 x 28 мм
Длина двигателя: 32 мм
Длина редуктора: 44,6 мм
Диаметр вала: Φ6 мм
Длина вала: 18 мм
Длина D-образного выреза: 12 мм
Количество Выводы: 4
Длина вывода: 300 мм

Подключение

A+	A-	B+	B-
Черный	Зеленый	Красный	Синий

По ряду причин мы временно прекратили производство и продажу этого товара. Заказ этого товара невозможен. Альтернативный продукт — 11HS12-0674D1-PG100.

Тип продукта
Тип продукта	Редукторный шаговый двигатель
Электрические характеристики
Биполярное/униполярное	Биполярное
Имеет ли кривая крутящего момента/тяги?	Нет
Индуктивность (мГн)	4.0
Ток(А)	0.67
Удерживающий момент без редуктора (Нм)	0.07
Фазовое сопротивление (Ом)	5.6
Физические характеристики
Диаметр вала (мм)	6
Длина вала (мм)	18
Зазор при отсутствии нагрузки	<=3 градуса
Метод инвентаризации	Выделенный инвентарь
Одновальный/Двухвальный	Один вал
Передаточное отношение	99.548
Размер рамы (мм)	Nema 11 (28 x 28)
Рейтинг IP	40
Тип выхоDного вала	D
Тип коробки передач	Экономика Планетарная
