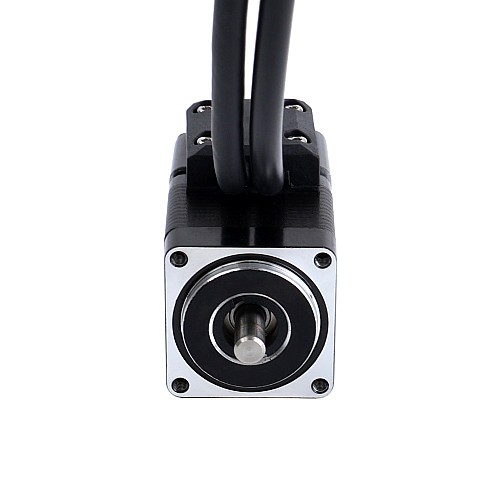

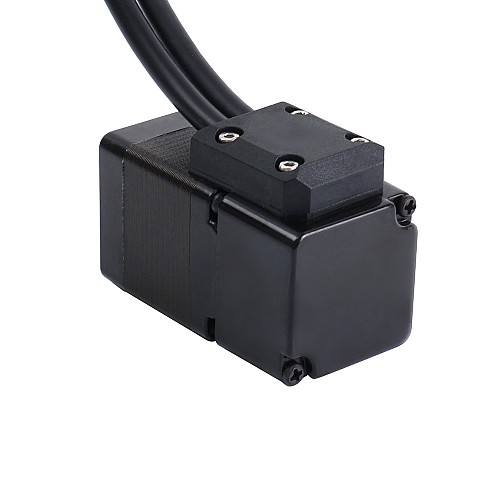

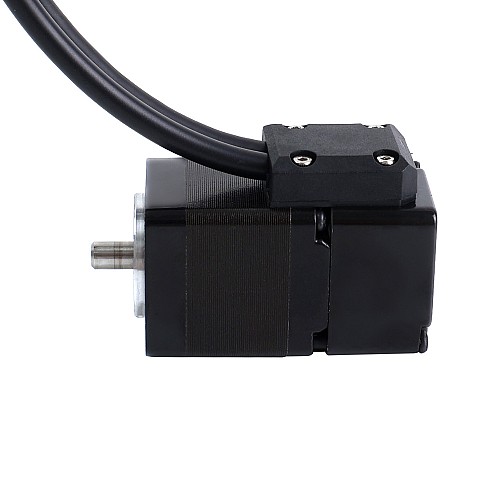

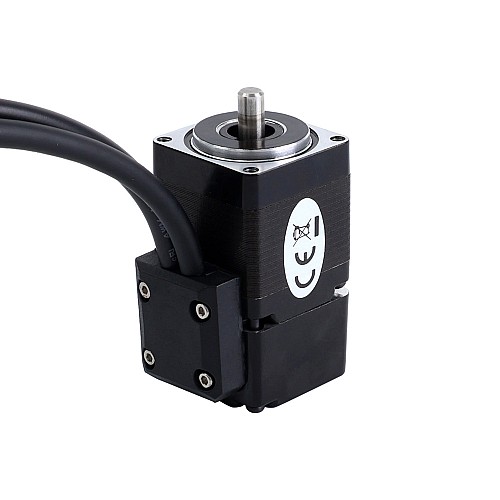

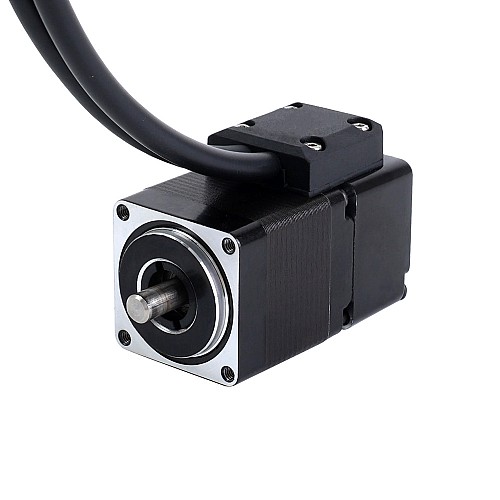

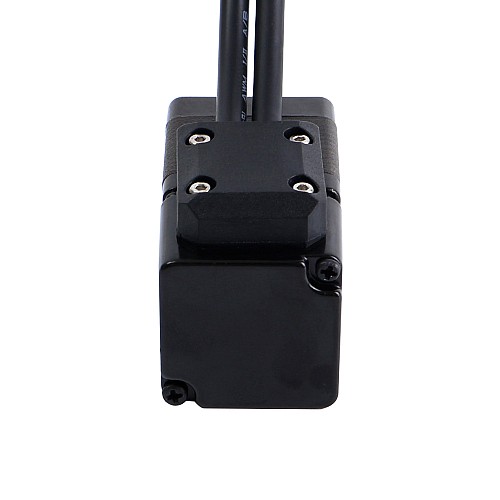

Короткий вал Nema 11, шаговый двигатель с замкнутым контуром, 0,06 Нм (8,5 унций-дюймов), энкодер 1000 имп/об (4000 циклов/об)

Это шаговый двигатель Nema 11 с замкнутым контуром, инкрементальным оптическим энкодером 1000 имп/об (4000 имп/об), номинальным током 1,0 А, длиной вала 10 мм и удерживающим моментом 0,06 Нм (8,5 унций-дюйм). По сравнению с шаговыми двигателями с открытым контуром он имеет более высокую точность, более высокий крутящий момент, меньший нагрев двигателя, меньшее энергопотребление и лучшую реакцию на внешние факторы.

Электрические характеристики

• Номер детали производителя: 11HS12-1004D-E1000-EGS
• Количество фаз: 2
• Угол шага: 1,8 градуса
• Удерживающий момент: 0,06 Нм (8,5 унций-дюймов)
• Номинальный ток/фаза: 1,0 А
• Сопротивление фазы: 2,0 Ом ± 10%
• Индуктивность: 1,5 мГн ± 20% (1 кГц)
• Класс изоляции: B 130 °C [266 °F]

Физические характеристики

• Размер рамы: 28 x 28 мм
• Длина корпуса: 50 мм
• Диаметр вала: Φ5 мм
• Длина вала: 10 мм
• Длина вывода: 300 мм
• Вес: 0,14 кг

Характеристики энкодера

• Тип выходной цепи: Дифференциальный тип
• Тип энкодера: Оптический инкрементальный
• Разрешение энкодера: 1000PPR (4000CPR)
• Каналы выходного сигнала: 3 канала
• Напряжение питания мин.: 4,5 В
• Напряжение питания макс.: 5,5 В
• Высокое выходное напряжение: 2,4 В - Vcc
• Низкое выходное напряжение: ≤ 0,4 В
