Комплект одноосного шагового двигателя с замкнутым контуром серии TP с ЧПУ, двигатель Nema 17, 48 Н·см (67,97 унций·дюйм)

1 отзывов - Написать отзыв

руб.6502

5 + руб.6108

10 + руб.5759

50 + руб.5447

100 + руб.5169

В наличии: 10000
Модель: 1-CL42T-P05-V41
Вес брутто: 1.20kg
Сертифицировано: ISO, CE

Products Sold: 172

Страну кликните｜реальный запас

Отправляется из

Китай

Количество

Купить

Вопрос

В закладки В сравнение

Доставка в течение 24 часов!

Доставка в течение 24 часов по сути означает, что ваш товар будет отправлен или отправлен с нашего склада в течение 24 часов при наличии достаточного количества товара на складе. подробнее.

Выберите местный склад, получите больше преимуществ!

Клиентам из США, Великобритании, ЕС, Австралии и России: пожалуйста, сначала выберите местные склады (для ЕС — склад в Германии). Это обеспечит более быструю доставку и позволит избежать таможенных пошлин, что снизит общие расходы.

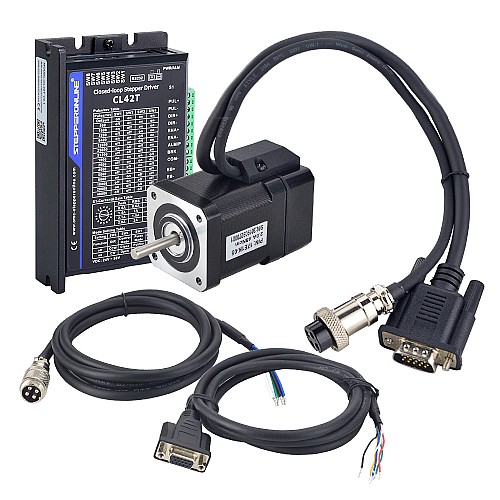

В этот комплект ЧПУ входит:

1 x 17E1K-05: шаговый двигатель Nema 17 серии P с замкнутым контуром, 48 Н·см/67,97 унций·дюйма с энкодером 1000 имп/об
1 x CL42T-V41: драйвер шагового двигателя с замкнутым контуром V4.1 0–3,0 А 24–48 В постоянного тока для шаговых двигателей Nema 11, 14, 17
1 x CE2M: удлинительный кабель энкодера длиной 1,7 м (67 дюймов) для шагового двигателя с замкнутым контуром
1 x CM2M-20: удлинительный кабель двигателя AWG20 длиной 1,7 м (67 дюймов) с авиационным штекером GX16
1 x CABLE-PC-1: отладочный кабель RS232

Характеристики двигателя

Номер детали: 17E1K-05
Количество фаз: 2
Удерживающий момент: 48 Н·см (67,97 унций·дюйм)
Номинальный ток/фаза: 2,0 А
Сопротивление фазы: 1,35 Ом
Индуктивность: 2,8 мГн ± 20% (1 кГц)
Размер рамы: 42 x 42 мм
Длина корпуса: 48 мм
Диаметр вала: Φ5 мм
Длина вала: 24 мм
Длина вала с D-образным вырезом: 15 мм
Длина выводов: 270 мм
Класс изоляции: B 130 °C[266 °F]

Характеристики энкодера

Тип выходной цепи: Дифференциальный тип
Каналы выходного сигнала: 2 канала
Напряжение питания мин.: 5 В
Напряжение питания макс.: 5 В
Высокое выходное напряжение: <4 В
Низкое выходное напряжение: <1 В

Характеристики драйвера

Пиковый выходной ток: 0~3 А
Входное напряжение: +24~48 В постоянного тока (типичное 24 В постоянного тока)
Ток логического сигнала: 7~16 мА (типичное 10 мА)
Частота входного импульса: 0–200 кГц
Длительность импульса: 2,5 мкс
Доступен интерфейс отладки RS232
Низкий уровень шума и вибрации, плавное движение
Защита от перенапряжения, перегрузки по току и ошибки позиционирования

Подключение двигателя и энкодера

PIN	1	2	3	4
Двигатель	A+	A-	B+	B-

ПИН-код	2	3	1	13	11	12
Энкодер	VCC	EGND	EA+	EA-	EB+	EB-

Подключение удлинительного кабеля двигателя

PIN-код	1	2	3	4
Цвет	Черный	Зеленый	Красный	Синий

Подключение кабеля расширения энкодера

PIN	2	3	1	13	11	12
Цвет	Красный	Белый	Черный	Синий	Жёлтый	Зелёный

ОБРАТИТЕ ВНИМАНИЕ: Толстый чёрный провод можно использовать для экранирования, но это не обязательно, поэтому его можно не подключать.

Двигатель оснащен очень гибким кабелем, который можно сгибать 8 миллионов раз без каких-либо повреждений.

Тип продукта
Тип продукта	Комплект шагового двигателя с замкнутым контуром
Электрические характеристики
Входное опорное напряжение (В)	24 - 48DC
Имеет ли кривая крутящего момента/тяги?	Да
Каналы выходного сигнала	2
Количество осей	1
Номинальный ток (А)	2.0
Разрешение кодера	1000PPR
Тип кодировщика	Оптический инкрементальный
Удерживающий крутящий момент (унции на дюйм)	67.97
Удерживающий момент (Нсм)	48
Физические характеристики
Диаметр вала (мм)	5
Длина вала (мм)	24
Источник питания	Нет
Метод инвентаризации	Выделенный инвентарь
Размер рамы (мм)	Nema 17 (42 x 42)
Серия продуктов	Серия TP
Тип выхоDного вала	D

File	Size
17E1K-05_Full_Datasheet.pdf	173.7KB	Download
Software_manual.pdf	269.98KB	Download
17E1K-05.STEP	7.5MB	Download
CL42T-V41.STEP	3.68MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL42T-V41_Manual.pdf	937.98KB	Download
17E1K-05_Torque_Curve.pdf	209.69KB	Download
