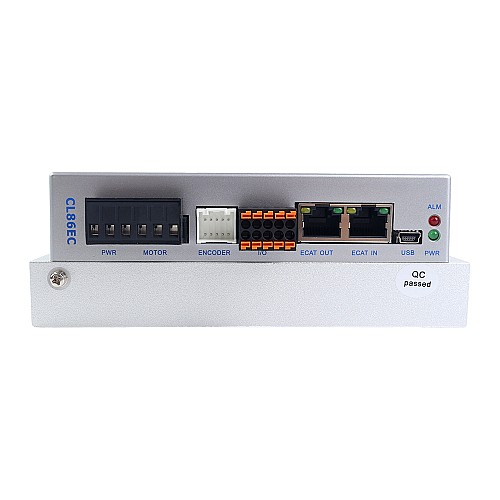

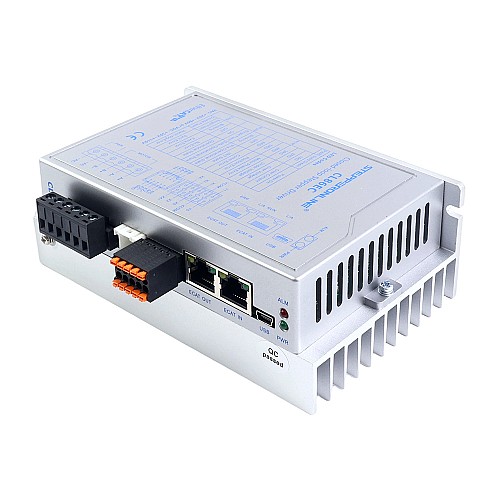

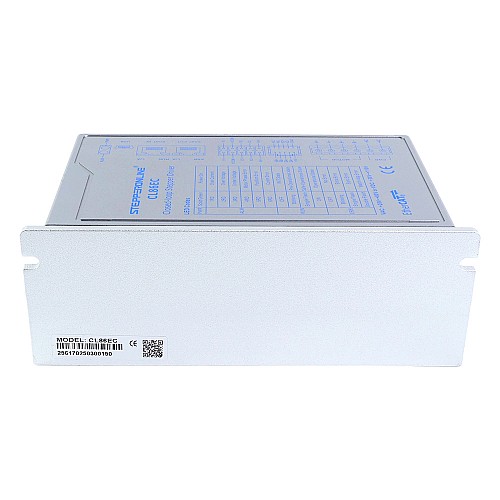

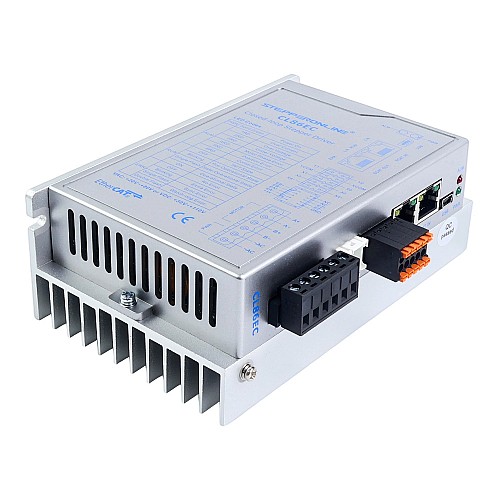

Драйвер шагового двигателя с замкнутым контуром EtherCAT серии Y, 0-8,5 А, 20-80 В переменного тока/30-110 В постоянного тока для шагового двигателя Nema 34

CL86EC — это высокопроизводительный, стабильный, малошумящий и маловибрационный драйвер с обратной связью, использующий 32-битную технологию цифровой обработки сигналов (ЦОС). Поддерживает входное напряжение 20–80 В переменного тока/30–110 В постоянного тока, регулируемый ток до 8,5 А. Оснащён изолированной шиной EtherCAT с протоколом COE и четырьмя режимами управления движением (CSP, PP, PV, HOME). Имеет несколько цифровых входов/выходов для сигналов управления и состояния. Точное деление от 400 до 51200. Обеспечивает защиту от перенапряжения, пониженного напряжения, перегрузки по току и фазовой ошибки. Совместим с основными ведущими контроллерами EtherCAT. Идеально подходит для аккумуляторного, фотоэлектрического, полупроводникового, автоматизированного, робототехнического, медицинского и лазерного оборудования.

Ключевые особенности

• Новое поколение 32-битной технологии DSP, высокая стоимость, хорошая стабильность, низкий уровень шума и вибрации
• Основан на стандарте передачи Ethernet 100BASE-TX, скорость передачи до 100 Мбит/с, полнодуплексная связь
• Поддерживает CANopen через EtherCAT (CoE) и соответствует стандартам CiA 402
• Поддерживаются режимы циклической синхронизации положения, положения профиля, скорости профиля, возврата в исходное положение и другие рабочие режимы.
• Для связи EtherCAT используется двухпортовый разъем RJ45.
• Подразделение 400~51200 произвольных настроек, поддержка электронного оборудования
• Плавное и точное регулирование тока, низкий нагрев двигателя
• Имеет функции защиты от перенапряжения, пониженного напряжения, перегрузки по току и другие

Электрические характеристики

• Выходной пиковый ток: 0–8,5 А (0–6 RMS)
• Входное напряжение питания: 20 - 80 В переменного тока/30 - 110 В постоянного тока
• Ток логического входа: 5 - 50 мА (типично 10 мА)
• Напряжение логического входа: 12–24 В (типичное 24 В)
• Сопротивление изоляции: 100 МОм

Условия эксплуатации и другие характеристики (Tj = 25℃/77℉)

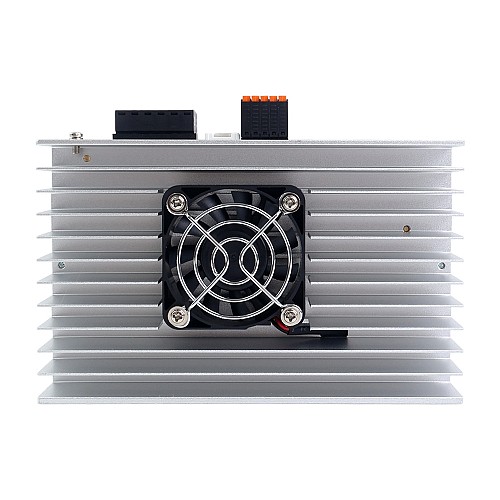

• Охлаждение: естественное или принудительное
• Окружающая среда: Держитесь подальше от другого отопительного оборудования, избегайте пыли, масляного тумана, едких газов, мест с сильной вибрацией, воспламеняющихся газов и токопроводящей пыли.
• Температура окружающей среды: 0 - 50℃
• Влажность: 40–90 % относительной влажности
• Рабочая температура: 50℃ макс.
• Вибрация: 10-50 Гц/0,15 мм
• Температура хранения: -20 - 70℃
• Вес: около 530 г (18,7 унций)

Товарная накладная

• 1 x Драйвер CL86EC

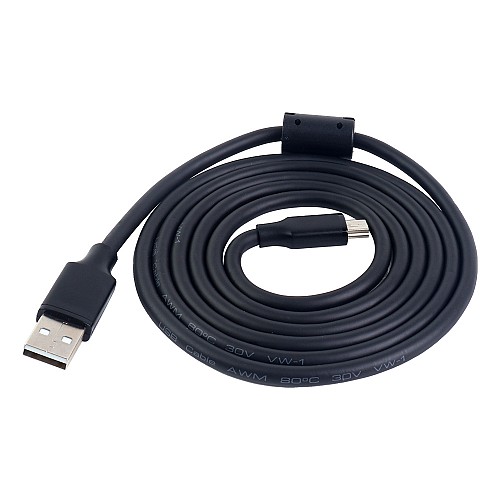

• 1 х RS232-6
